Hertz MLK 165 [22/26] Installation patterns
![Hertz MLK 165 [22/26] Installation patterns](/views2/1011096/page22/bg16.png)
English
42 43

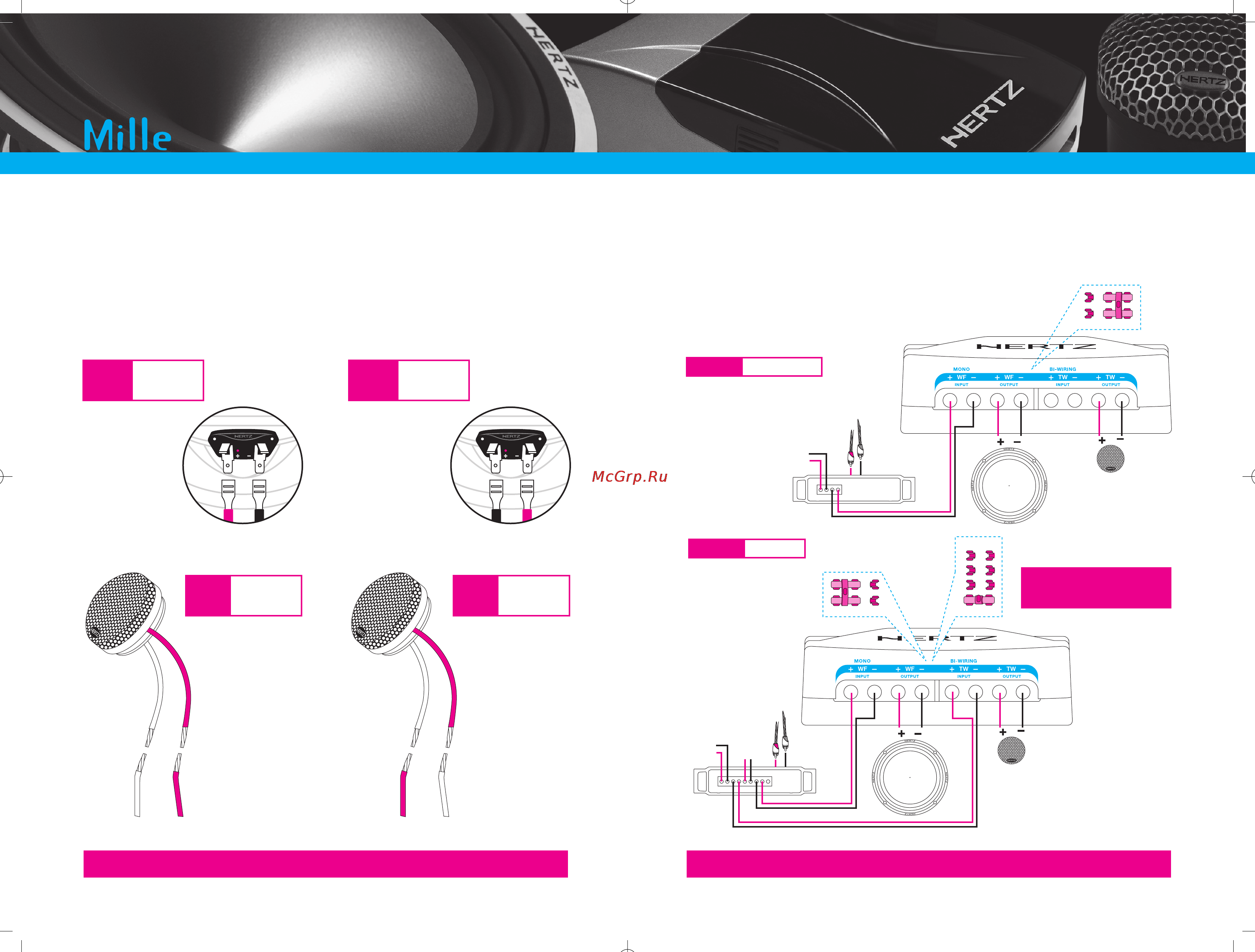

MLCX 20 Mono-Wiring
MLCX 20 Bi-Wiring
OTHER
CHANNEL
MONOBI
OTHER
TWEETER
OTHER
WOOFER
MONOBI
TW LEVEL
-4,5 dB
-3 dB
0 dB
-1,5 dB
Connections
Use the MLCX20 filter supplied with the system to connect the speakers. Observe the indicated
polarity. On the ML 165 woofer, the positive pole is marked on the terminals by the “+” sign and
a red dot. The positive pole of the ML 28 tweeter is marked by the pure copper wire braid.
If you want to design the system with an active crossover, featuring electronic filters with multiple
amplifier channels, remember to use a high-pass crossover on the tweeter no less than 1.8 kHz
with a 12 dB/Oct slope.
The crossover filters of the MILLE line have been designed to enable the use of both single and
bi-amplification systems. By simply moving some switches and changing the wiring configuration
at the terminal block of the crossover, you can adapt the filter operation to different systems.
By using bi-amplification on the MILLE systems, you will be able to achieve very high SPL values
and have an audio system with bursting dynamics.
Turn the power off on the audio system before making these changes.
Caution
When connecting the components, proper phase is crucial for the best acoustic result.
Please ensure that all connections are made correctly, complying with the indications.
Caution
ML 28
Electric
connection
out of phase
ML 28
Electric
connection
in phase
ML 165
Electric
connection
out of phase
ML 165
Electric
connection
in phase
Set TW Level controls on 0 dB
and adjust emission level
through the proper amplifier
Caution
Installation Patterns
