Italiano
10 11

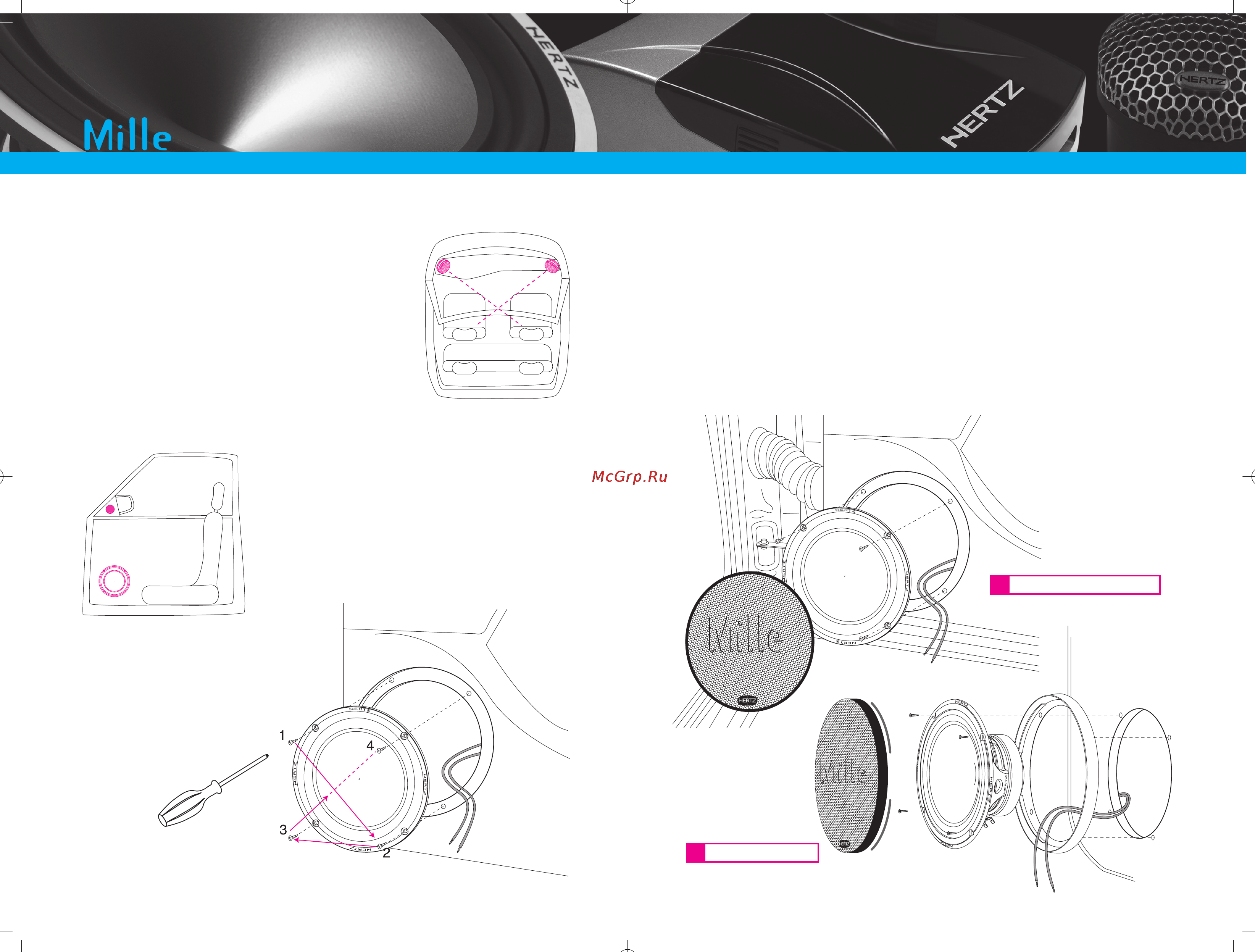

Installation Patterns
Montaggio ML 165
- Assicuratevi che i fori per le viti abbiano una buona tenuta.
- Il supporto della griglia, quando utilizzata, va inserito tra il piano di montaggio e il cestello
dell’altoparlante.
- Curate l’accoppiamento meccanico tra piano di fissaggio e altoparlante: interponete, quando
possibile, la guarnizione di tenuta ed eliminate eventuali sfiati presenti ai lati del cestello che
potrebbero creare un cortocircuito acustico riducendo le prestazioni del sistema.
- Nelle realizzazioni particolarmente complesse o con elevate potenze applicate, è indicato
effettuare un trattamento insonorizzante delle portiere che accolgono gli altoparlanti.
- Smorzate le vibrazioni delle superfici metalliche e dei pannelli in materiale plastico con pannelli
FONOMAT o con il trattamento specifico FONOGEL 100 di AZ audiocomp. Isolate le vibrazioni
di cavetteria e particolari meccanici mediante il mastice FONOSEAL 100.
- I tweeter dovrebbero essere posizionati all’altezza del viso
degli ascoltatori, mantenendo da questo la stessa
distanza del woofer; solitamente un buon compromesso
è il montaggio nel triangolo degli specchietti retrovisori
o sul montante del parabrezza.
- Fissate gli altoparlanti con tutte le viti in
dotazione serrandole gradualmente e a
croce.
Esempi di installazione
Nell’installazione di un altoparlante MILLE Comp è importante
tenere conto di alcuni accorgimenti:
- Per assicurare il miglior suono, gli altoparlanti di ciascun canale
(Left e Right) dovrebbero essere posizionati alla massima
distanza reciproca sia se montati sulle portiere anteriori che sul
cruscotto o sulla cappelliera.
- Posizionate i tweeter in modo che il loro asse di emissione si
incroci al centro dell’abitacolo.
Montaggio in predisposizione
Montaggio in portiera
