Gaggenau CG 492 [11/48] Montage der achsen

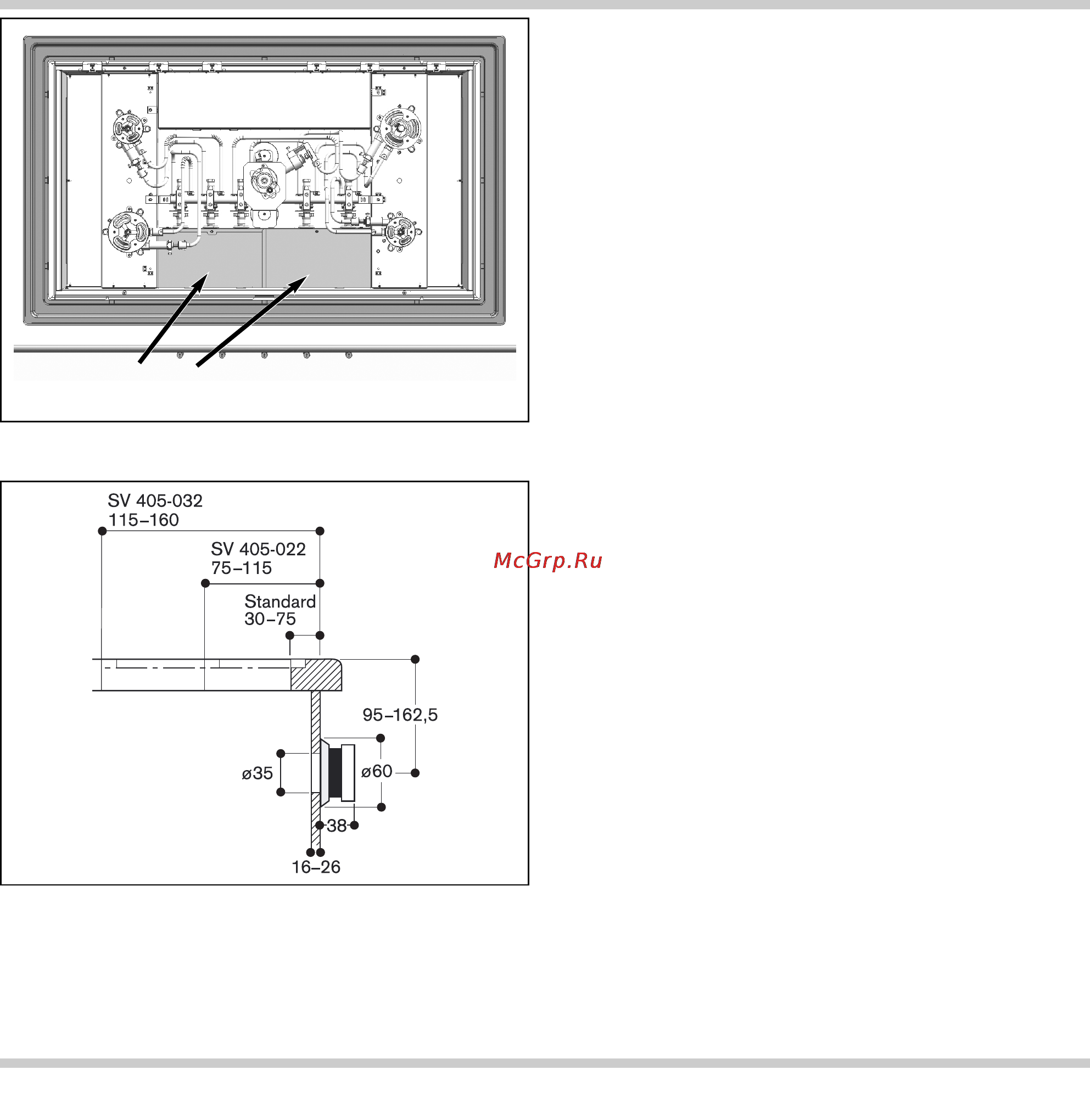

• Die beiden Abdeckbleche losschrauben, zur

Mitte schieben und abnehmen.

• Die Gashähne an den Brennern müssen in

Nullstellung sein (Abflachungen nach oben). Die

Achsen (Hohlprofil) auf das Vierkantprofil an den

Bedienknebeln schieben. Die Kupplung fest auf

die Zapfen an den Gashähnen aufschieben.

• Die Achsen jeweils mit der Feststellschraube

fixieren.

• Die beiden Abdeckbleche einsetzen und

festschrauben.

Für den Einbau in übertiefe Arbeitsplatten sind

Achsverlängerungen (SV 405-022 / SV 405-032) als

Zubehör erhältlich.

• Die Achsen von den Bedienknebeln gerade

abziehen (die Achsen sind fest eingerastet).

• Die längeren Achsen von hinten in die Aufnahmen

an den Bedienknebeln stecken. Darauf achten,

dass der breitere Zapfen am Bedienknebel mit

der breiteren Aufnahme an der Achse

übereinstimmt.

• Die weitere Montage ist identisch zu den

Standard-Achsen (siehe Beschreibung oben).

Montage der Achsen

Abdeckbleche
