Gaggenau CG 492 [33/48] Montage des axes

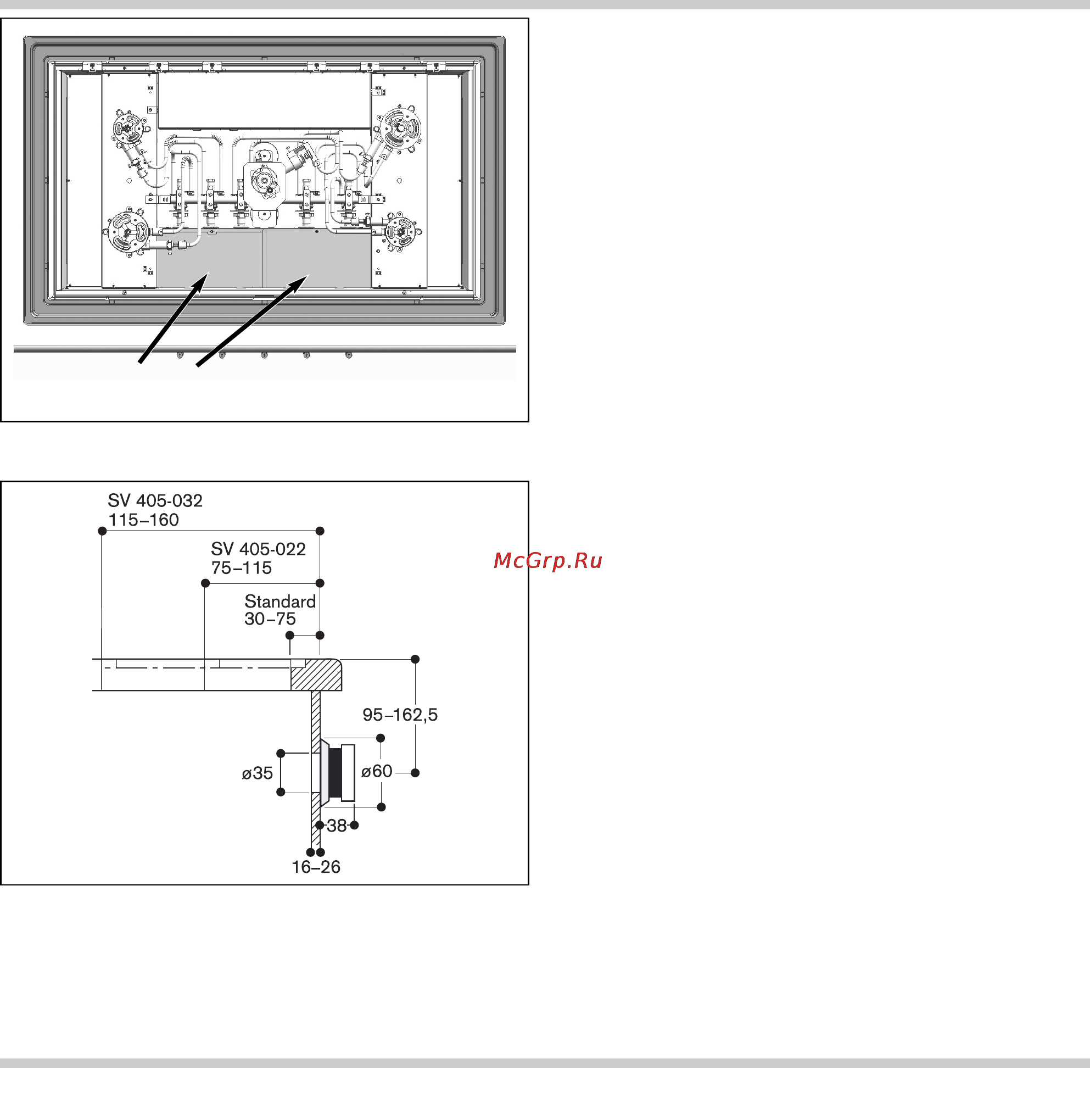

• Dévisser les deux plaques de recouvrement, les

pousser vers le milieu et les enlever.

• Les robinets à gaz des brûleurs doivent être en

position zéro (méplats tournés vers le haut).

Pousser les axes (profilé creux) sur le profilé

carré des boutons. Engager à fond le cardan sur

les méplats des robinets à gaz.

• Bloquer chaque axe avec la vis de blocage.

• Poser les deux plaques de recouvrement et les

visser.

Pour installer la table dans un plan de travail plus

profond, utiliser des prolongateurs d’axe (SV 405-

022 / SV 405-032) disponibles en accessoires.

• Enlever les axes des boutons en tirant dans l’axe

(les axes sont encliquetés).

• Emboîter les axes les plus longs par l’arrière dans

les logements des boutons. Veiller à ce que le

tenon large du bouton corresponde au logement

large de l’axe.

• La suite du montage est identique aux axes

standard.

Montage des axes

Plaques de recouvrement
