Gaggenau CG 492 [43/48] Montaggio del piano di cottura

• Prima di procedere al montaggio, rimuovere gli

imballaggi di polistirolo dalle manopole di

comando e tirare la pellicola protettiva.

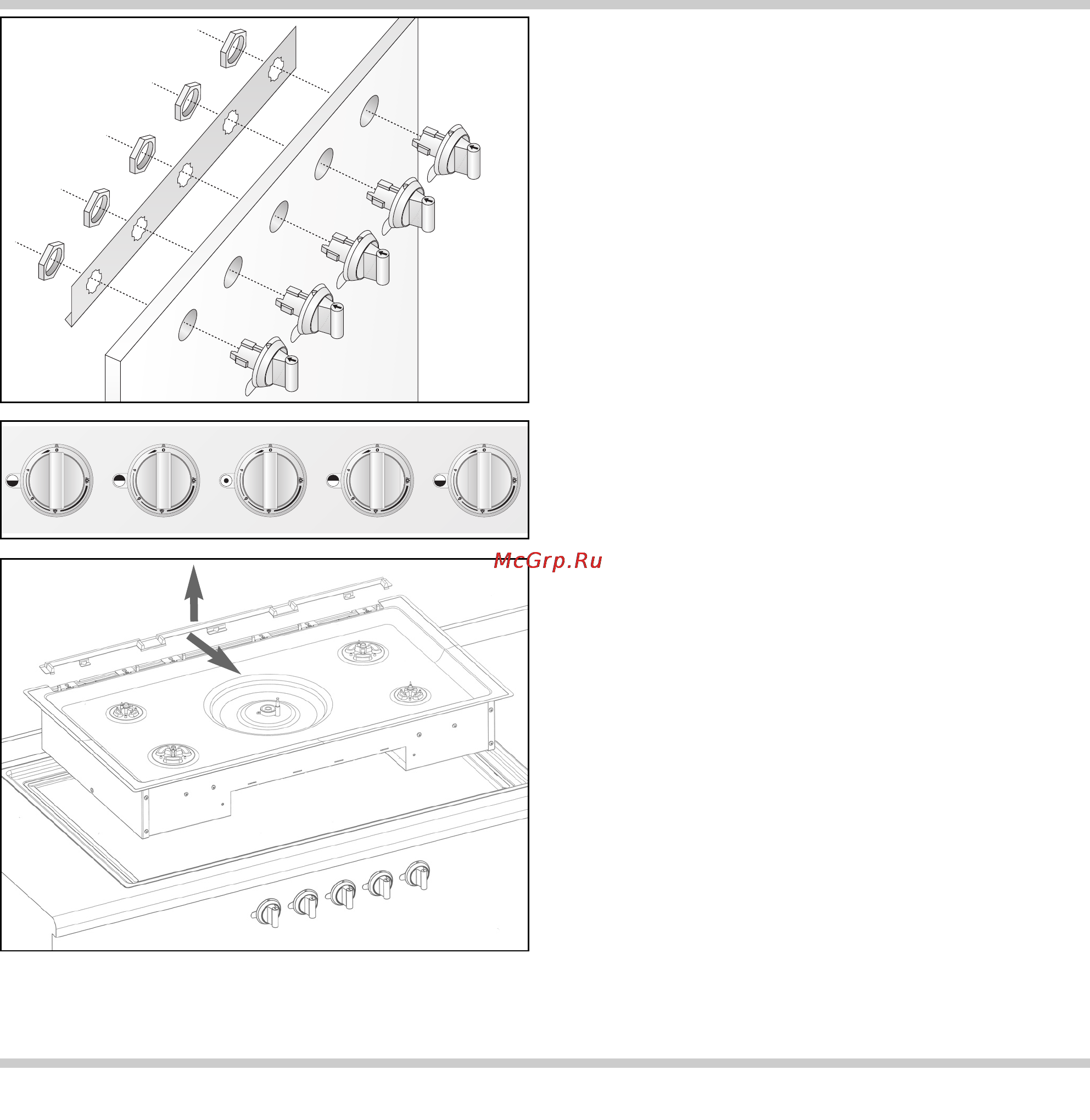

• Mantenete il supporto in lamiera dal retro contro il

pannello frontale (l’angolare della lamiera deve

trovarsi in basso sul retro), inserite le manopole

davanti nei fori e fissatele con i dadi dal lato

posteriore. Accertarsi di assegnarle

correttamente alle piastre di cottura.

Osservare: Se l’apparecchio deve essere adattato

ad un altro tipo di gas, sostituire gli ugelli prima del

montaggio (v. Istruzioni per il comando).

• Inserire il telaio di supporto nell’intaglio e

centrarlo. Fissare con gli elementi forniti in

dotazione.

• Poggiare il telaio decorativo sul telaio di supporto.

Accertarsi che il telaio decorativo e il piano di

lavoro combacino tra di loro. Qualora necessario

regolare con gli elementi di fissaggio montati.

Per regolare il telaio decorativo utilizzare la

lamiera di controllo fornita in dotazione (spessa 1

mm). Percorrere il telaio con la lamiera di

controllo che deve essere a filo con il piano di

lavoro.

• Incollare il nastro di tenuta in dotazione lungo i

punti contrassegnati sul lato posteriore del telaio

decorativo.

• Rimuovere il listello di tenuta sul retro

dell’apparecchio. Allentare 3 viti e sfilare il listello

in avanti

 e in alto  .

• Svitare i dadi di fissaggio dal piano cottura e

rimuoverlo con cautela verso l’alto.

• Inserire la vasca d’alloggiamento orizzontalmente

nel telaio di supporto ed allinearla. Avvitare la

vasca sul telaio di supporto nei 4 punti

contrassegnati.

Montaggio del piano di cottura




