Gaggenau CG 492 [42/48] Fori nel pannello frontale
![Gaggenau CG 492 [42/48] Fori nel pannello frontale](/views2/1113321/page42/bg2a.png)

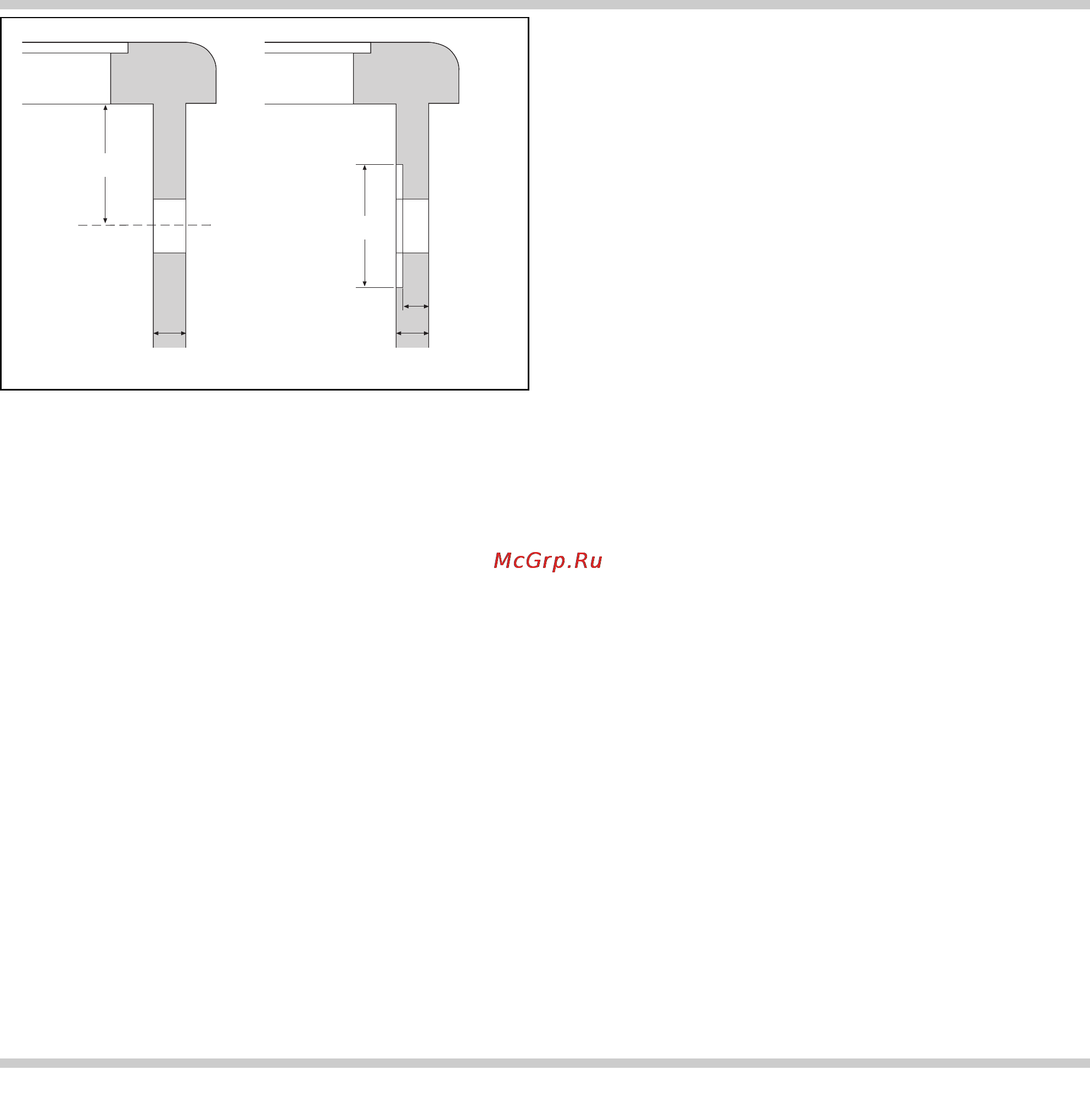

• Realizzate i fori da Ø 35 mm secondo lo schizzo,
per fissare le manopole di comando nella parte
frontale del mobile.
• Se lo spessore del pannello frontale è maggiore
di 26 mm, esso deve essere lavorato dal lato
posteriore con un fresa su 80 x 470 mm, affinché il
suo spessore in questo punto non sia superiore a
26 mm.
40
Fori nel pannello frontale
D=26
80x470
D>26
16-26
min. 40
