Gaggenau CG 492 [44/48] Montaggio degli assi

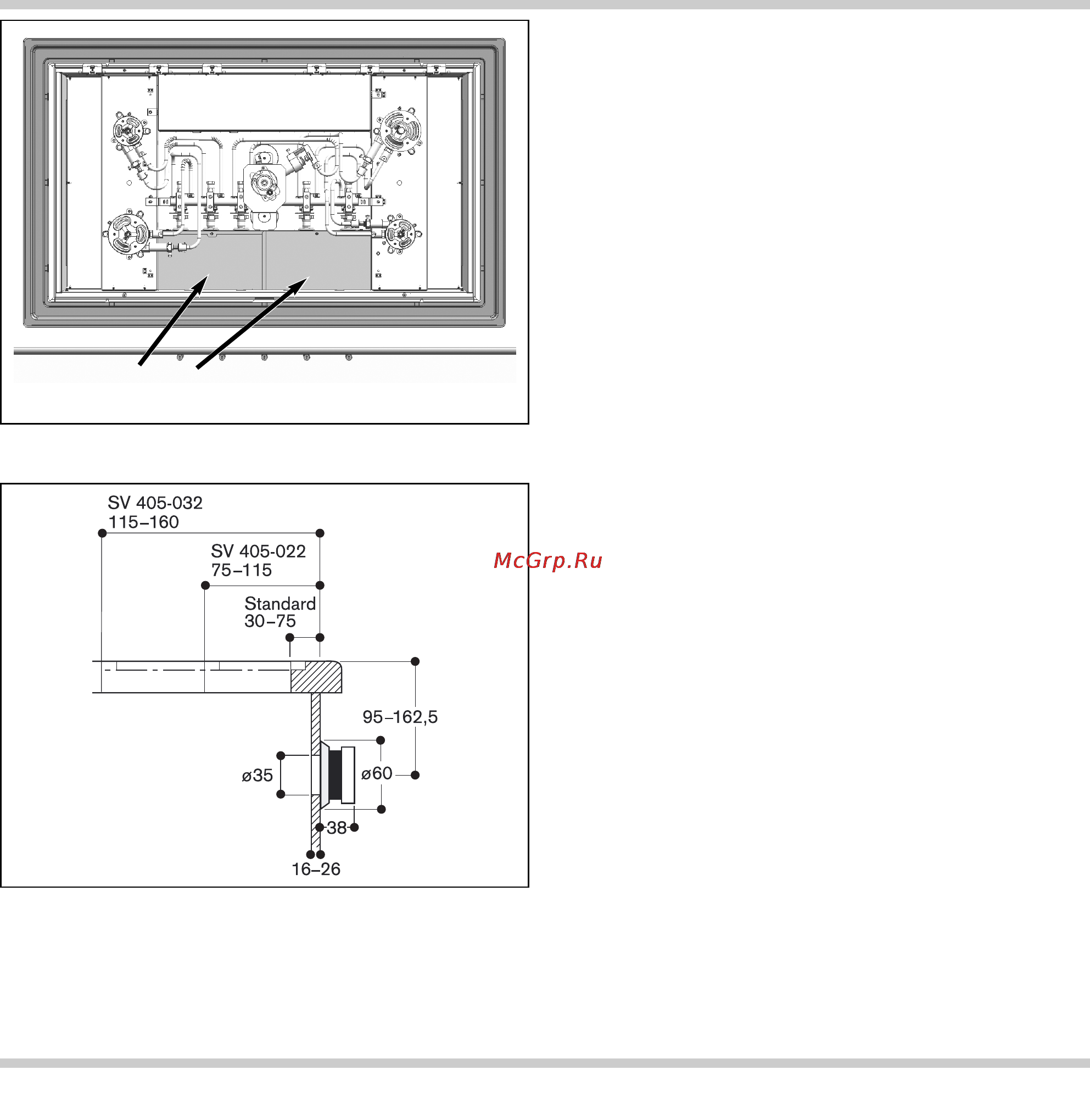

• Svitate le due lamiere di copertura, spingetele

verso il centro e rimuovetele.

• I rubinetti del gas sui bruciatori devono essere

posizionati su zero (lato piatto in alto). Spingere

gli assi (profilo cavo) sul profilo quadro delle

manopole. Infilare i giunti sui perni dei rubinetti

del gas.

• Fissate gli assi rispettivamente con la vite di

fissaggio.

• Montate e fissate le due lamiere di copertura.

Per il montaggio in piani di lavoro più profondi del

normale sono disponibili come accessori le

prolunghe per gli assi (SV 405-022 / SV 405-032).

• Sfilare gli assi dalle manopole (gli assi sono

incastrati).

• Inserite gli assi più lunghi dal lato posteriore negli

alloggiamenti sulle manopole di comando.

Accertatevi che il perno più largo sulla manopola

corrisponda con l’alloggiamento più largo

dell’asse.

• L ’ulteriore montaggio è identico come per gli assi

standard.

Montaggio degli assi

Lamiere di copertura
