Honda SPORTRAX 700XX (2008-2011) [133/220] Пламегаситель
![Honda SPORTRAX 700XX (2008-2011) [133/220] Пламегаситель](/views2/1011722/page133/bg85.png)
123
Обслуживание мотовездехода Honda
Ознакомьтесь с правилами техники безопасности на стр. 77.
Систему выпуска необходимо регулярно очищать от нагара. Для очистки
системы:
1. Дайте двигателю и системе выпуска остыть.

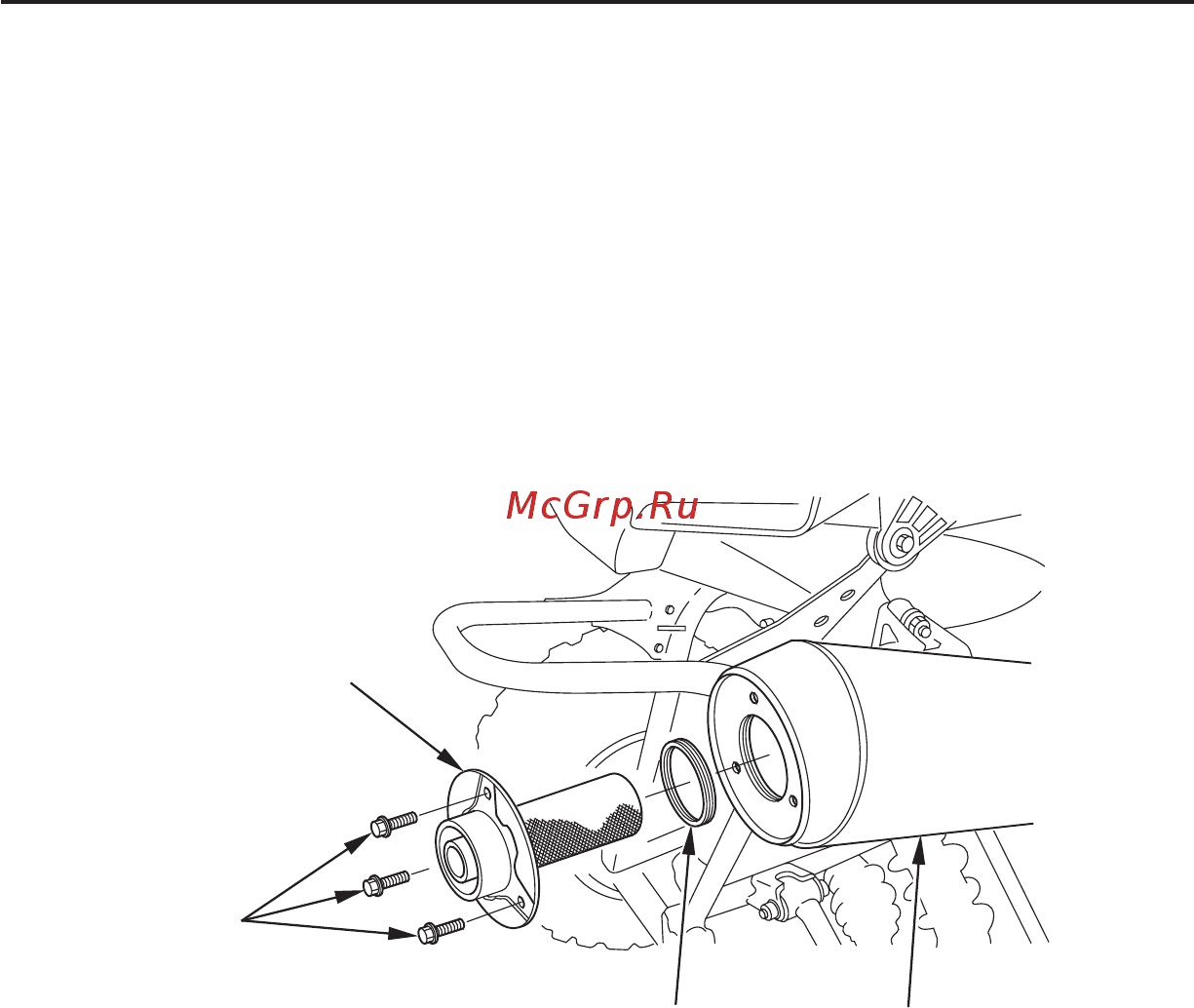

2. Открутите болты (1), снимите пламегаситель (2) и прокладку (3) с глу-
шителя (4).
СЗАДИ
(1) болты
(2) пламегаситель
(3) прокладка
(4) глушитель
(продолжение на следующей странице)
Пламегаситель
(3) (4)
(2)
(1)
