184 Действия при непредвиденных обстоятельствах
Перегоревший предохранитель

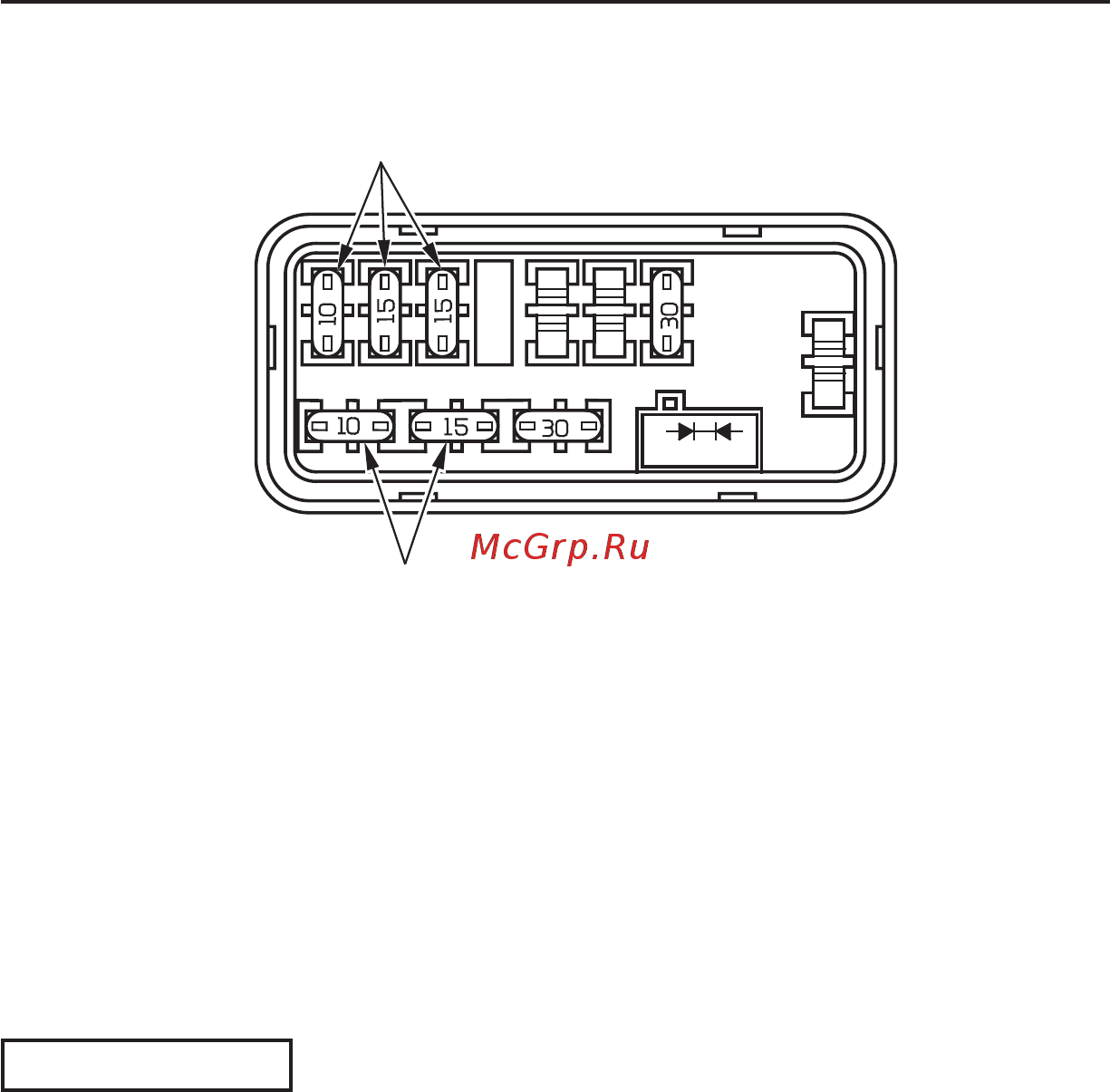

Доступ к предохранителю цепи
(5) предохранители цепей (6) запасные предохранители
5. Для проверки или замены предохранителя (5) какой-либо цепи выта-
щите его из удерживающего зажима.
Если предохранитель перегорел, замените его запасным (6) того же
номинала или ниже.
При отсутствии нужного запасного предохранителя следует устанавливать
предохранитель с меньшим значением номинального тока по сравнению с
заменяемым.
ПРИМЕЧАНИЕ
Использование запасного предохранителя с большим значением номинального тока
повышает риск выхода из строя соответствующего устройства.
6. Установите на место крышку блока предохранителей.
7. Установите на место седло.
(5)
(6)
