Honda SPORTRAX 700XX (2008-2011) [154/220] Приводная цепь
![Honda SPORTRAX 700XX (2008-2011) [154/220] Приводная цепь](/views2/1011722/page154/bg9a.png)
144
Обслуживание мотовездехода Honda
Приводная цепь

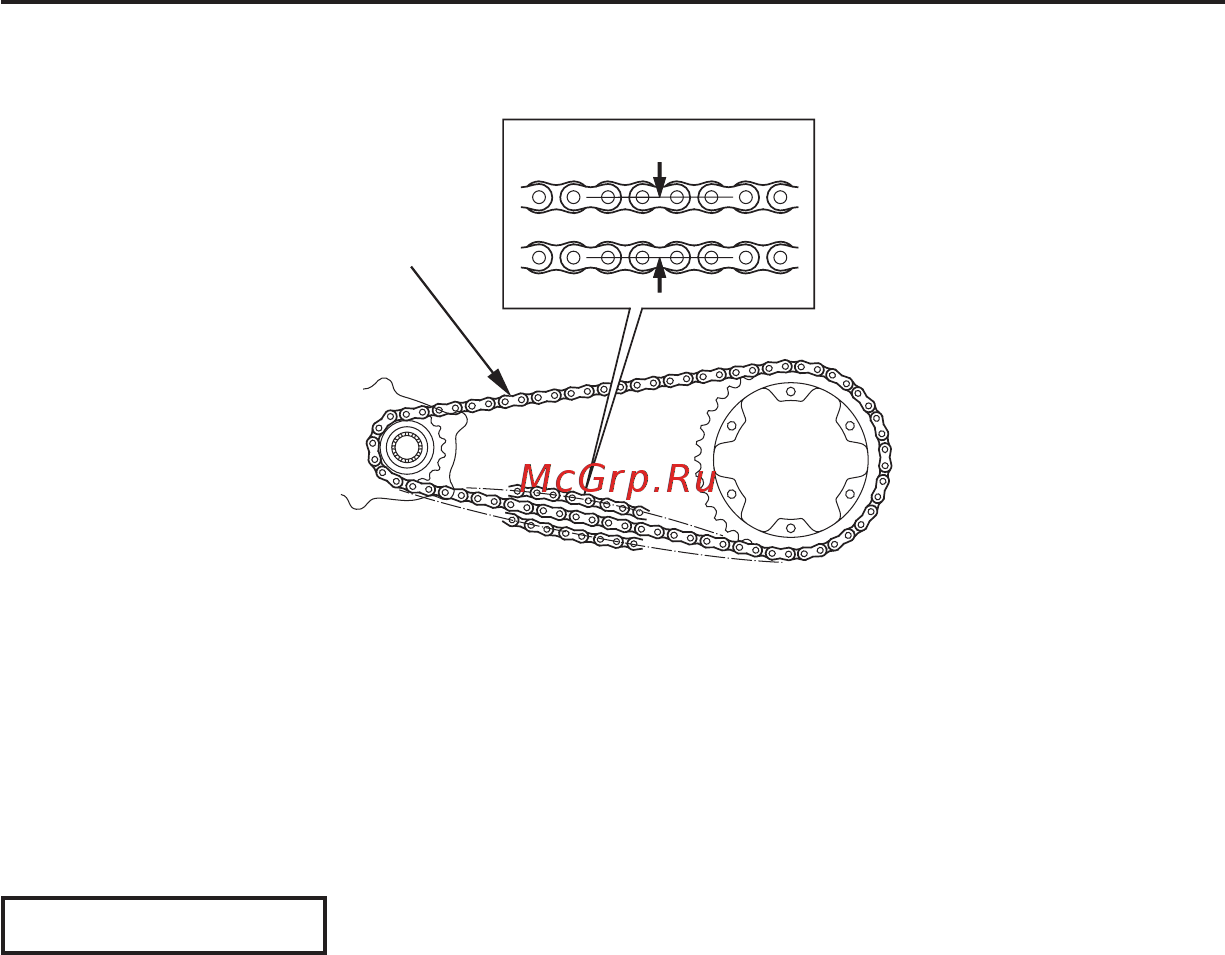

ЛЕВАЯ СТОРОНА
(1) приводная цепь
2. Прогиб цепи проверяется на различных участках цепи. Прогиб приво-
дной цепи не должен изменяться. Если прогиб увеличен только в не-
которых секторах цепи, это означает что несколько звеньев «закисли» и
заедают. «Закисание» и заедание часто можно устранить смазкой.
ПРИМЕЧАНИЕ
Превышение максимально допустимого прогиба цепи может привести к повреж-
дению кожухов двигателя.
3. Осматривайте приводную цепь на предмет наличия следующего:
поврежденных роликов
•
ослабших осей •
сухих или заржавевших звеньев •
закисших или заедающих звеньев •
чрезмерного износа •
повреждённых или отсутствующих уплотнительных колец •
Приводная цепь (см. стр. 149) с повреждёнными роликами, ослабшими
осями или отсутствующими стопорными кольцами подлежит замене. Цепь
с отсутствием смазки или со следами ржавчины требует дополнительной
смазки (см. стр. 148). «Закисшие» или заедающие звенья должны быть
тщательно смазаны и «разработаны». При необходимости отрегулируйте
прогиб цепи.
(1)
10 — 30 мм
(0,4 — 1,2 дюйма)
