137
Обслуживание мотовездехода Honda
Если вы попали в выбоину на дороге или произошел наезд на твердый
предмет, при первой же возможности остановитесь и осмотрите шины,
чтобы убедиться в отсутствии повреждений.

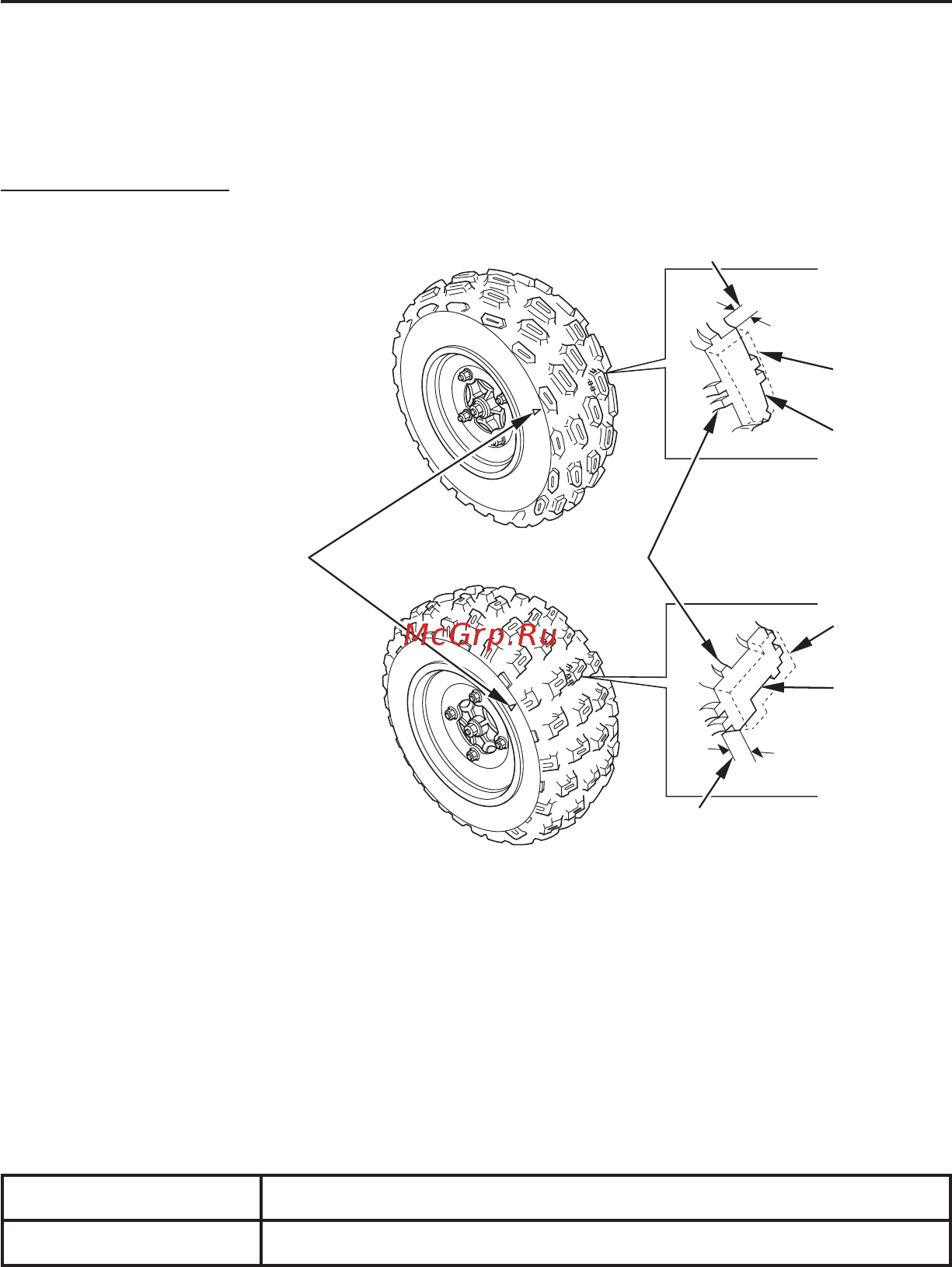

Износ протектора
ПЕРЕДНЕЕ
ЗАДНЕЕ
(1) остаточная глубина протектора
(2) индикатор износа
(3) отметка расположения индикатора
износа
Для проверки состояния протектора необходимо измерить глубину ка-
навки (1) в центре шины либо осмотреть индикатор (2) износа. В целях
обеспечения наилучших рабочих качеств шин рекомендуется производить
их замену до того, когда остаточная глубина протектора в центре шины
составит менее:
переднее 4 мм (0,16 дюймов)
заднее 4 мм (0,16 дюймов)
Шины
(1)
(3) (2)
(1)
НОВАЯ
НОВАЯ
Заменить
Заменить
4 мм
(0,16 дюйма)
4 мм
(0,16 дюйма)
