Honda SPORTRAX 700XX (2008-2011) [59/220] Запуск и остановка двигателя
![Honda SPORTRAX 700XX (2008-2011) [59/220] Запуск и остановка двигателя](/views2/1011722/page59/bg3b.png)
49Общие сведения по управлению и вождению
Подготовка к работе

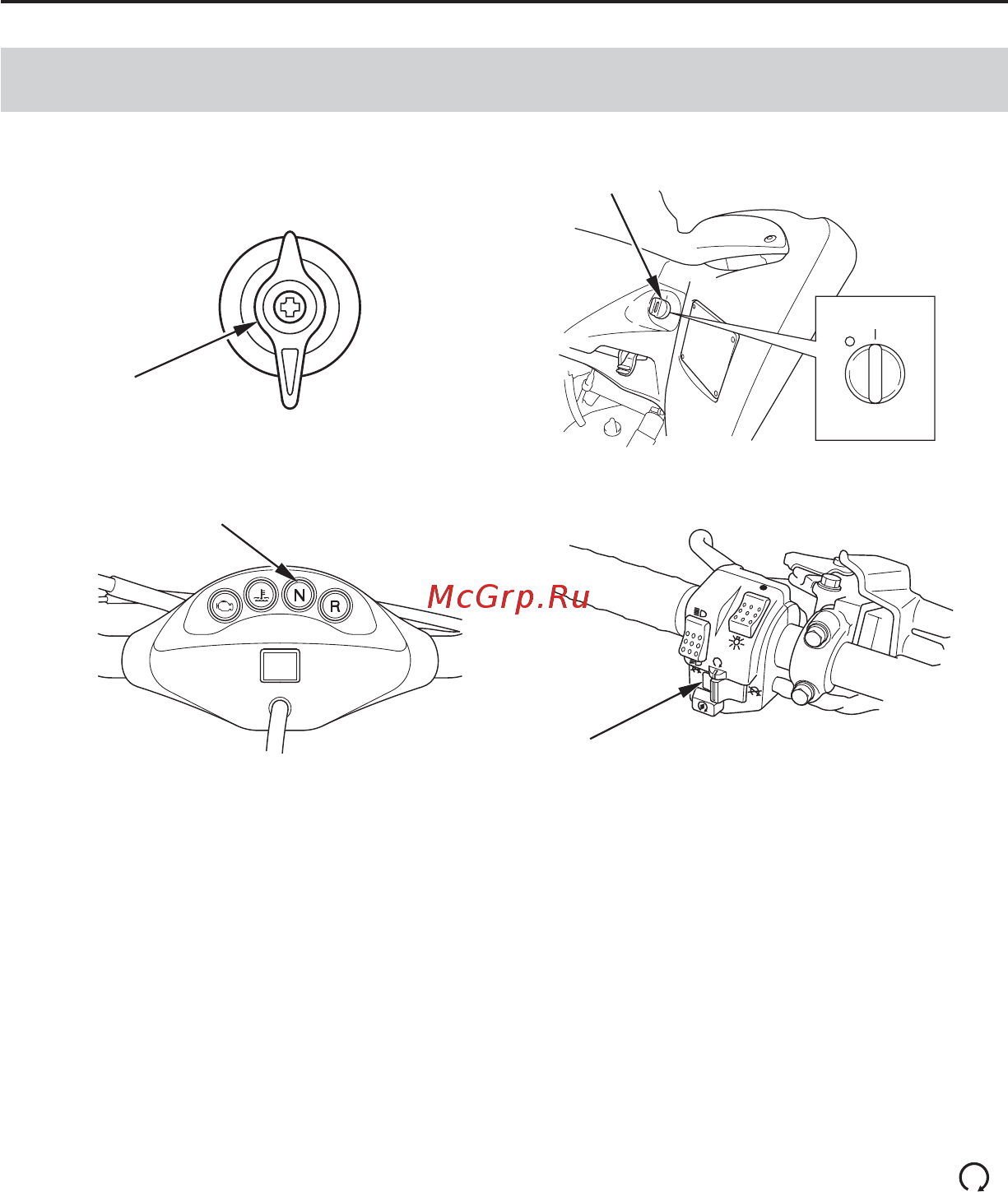

(1) топливный кран
(2) замок зажигания
(3) индикатор нейтрали
(4) выключатель двигателя
1. Установите мотовездеход на горизонтальной поверхности и включите
стояночный тормоз (стр. 23).
2. Поверните топливный кран (1) в положение ON (Открыто).
3. Включите зажигание, повернув ключ (2) в положение ON (ВКЛ) (1).
Убедитесь в следующем:
В коробке передач включена НЕЙТРАЛЬНАЯ ПЕРЕДАЧА (горит инди-
•
катор (3) нейтральной передачи).
Выключатель двигателя (4) находится в положении RUN (РАБОТА) (
• ).
Запуск и остановка двигателя
(1)
(2)
(3)
(4)
ON (ВКЛ)
RES (РЕЗЕРВ)
Топливный
OFF (ВЫКЛ)
ON (ВКЛ)
