Honda SPORTRAX 700XX (2008-2011) [175/220] Транспортировка
![Honda TRX 700 XX [175/220] Транспортировка](/views2/1011722/page175/bgaf.png)
165Полезные подсказки
Транспортировка

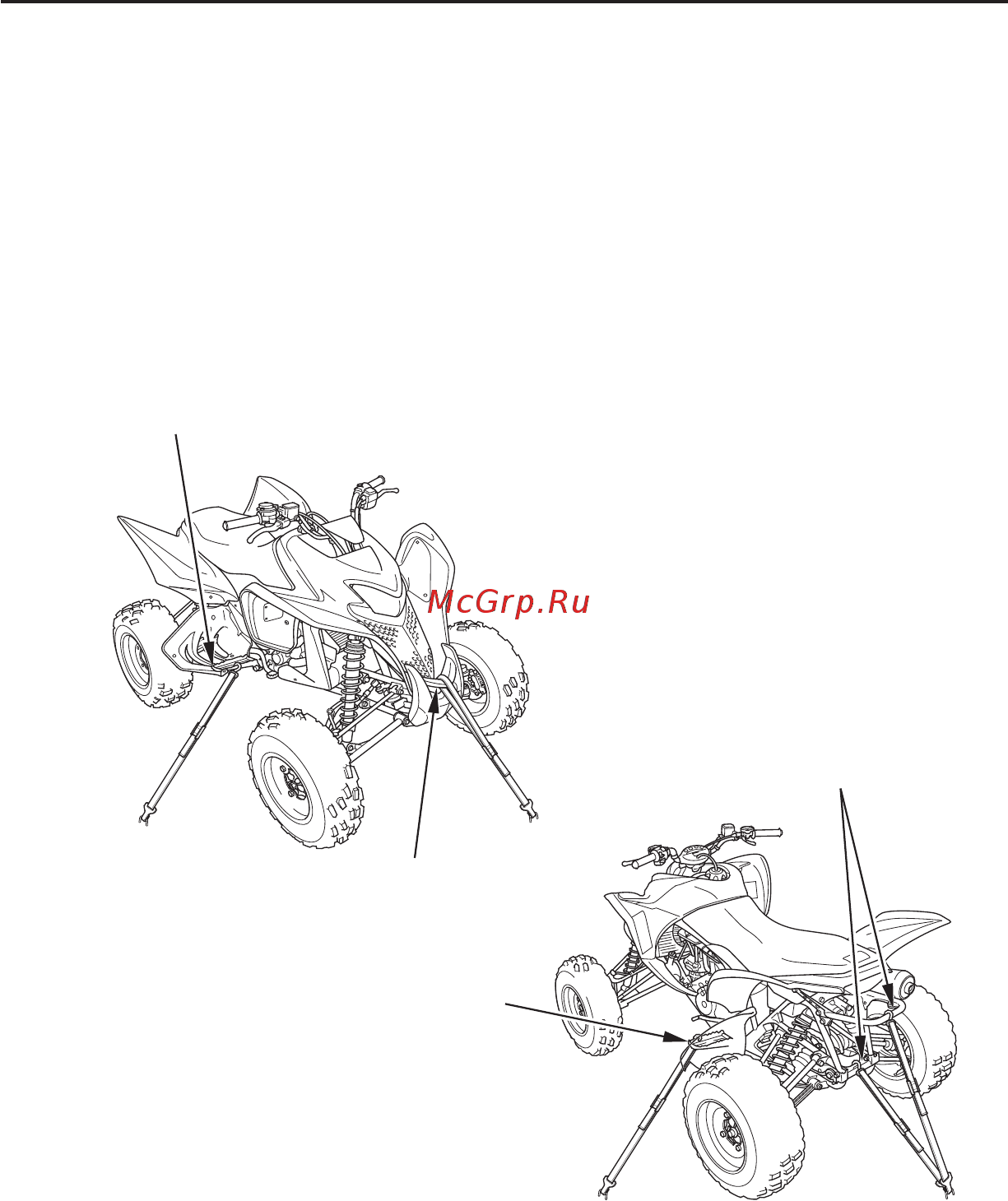

3. Надежно зафиксируйте мотовездеход при перевозке с помощью ремней
за места крепления, показанные на рисунке.
Ремни можно приобрести у официального дилера Honda.
•
Не рекомендуется использовать бытовой шпагат, поскольку под на- •
грузкой он способен растянуться.
Фиксация мотовездехода за непредназначенные для этого места •
может привести к выходу мотовездехода из строя.
4. После фиксации попробуйте покачать мотовездеход для проверки на-
дежности крепления.
(1) передняя ручка трубчатого типа
(2) правая подножка
(3) левая подножка
(4) задняя ручка трубчатого типа или задняя поперечная трубка рамы
(1)
(2)
(3)
(4)
