23Индикаторы и органы управления
Стояночный тормоз

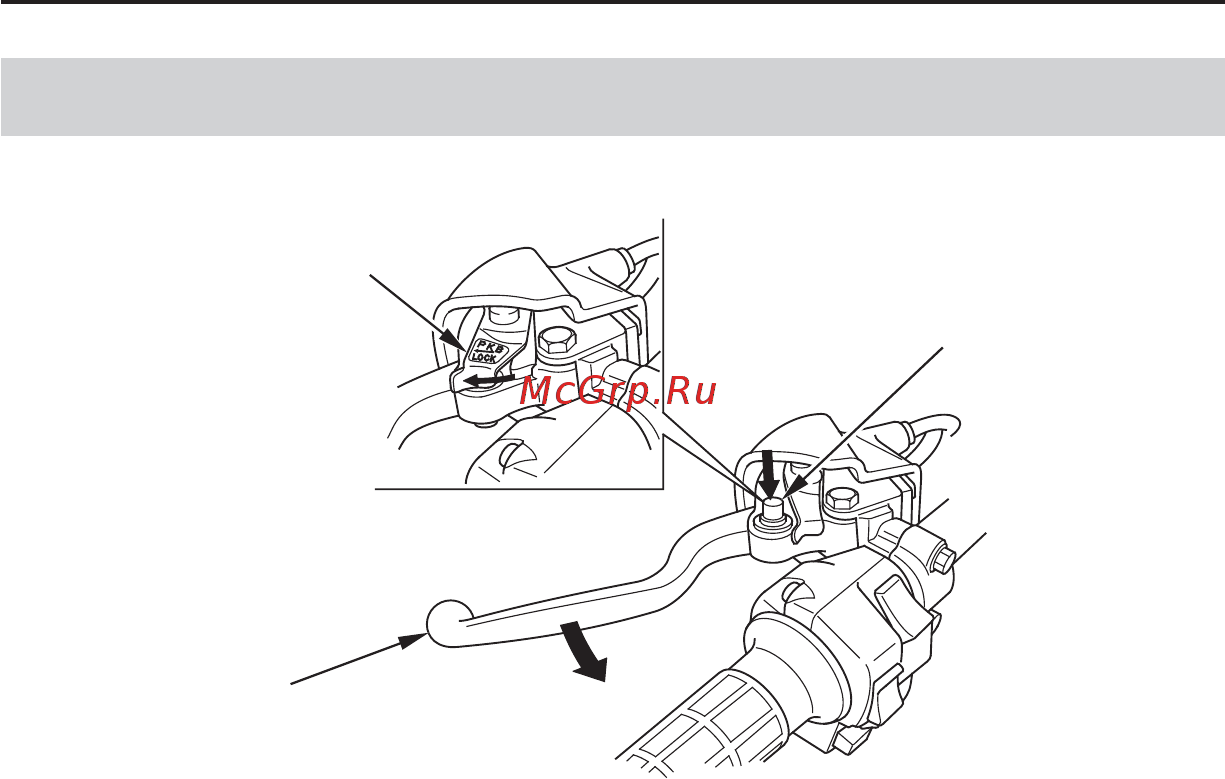

ЛЕВАЯ РУКОЯТКА
(1) рычаг блокировки
(2) чека стояночного тормоза
(3) рычаг сцепления / стояночного тормоза
(А) чтобы заблокировать
Рычаг блокировки (1) и чека (2) стояночного тормоза, расположенная
на рычаге сцепления/стояночного тормоза (3), позволяют использовать
этот тормоз в качестве стояночного. Для включения стояночного тормоза
вдавите и удерживайте чеку, после чего выжмите рычаг сцепления/рычаг
стояночного тормоза и зафиксируйте его с помощью рычага блокировки.
См. раздел «Стоянка» на стр. 72
Органы управления и функции
(1)
(3)
(2)
(
(
A
A)
