Обслуживание мотовездехода Honda

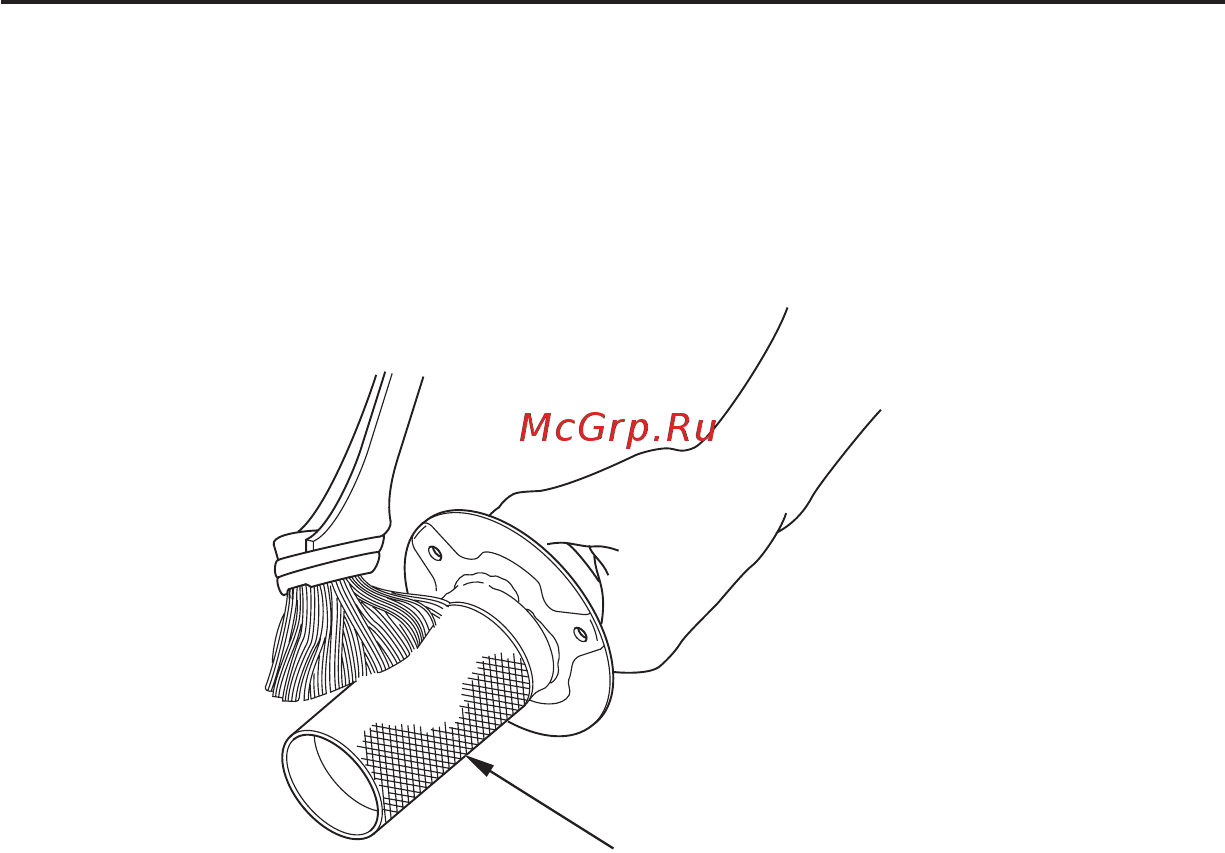

3. С помощью щетки удалите с сетки (5) пламегасителя нагар. Будьте
осторожны, чтобы не повредить сетку пламегасителя. На пламегасителе
должны отсутствовать порывы и прочие повреждения. При необходи-
мости, замените. Осмотрите прокладку. При необходимости, замените.
(5) экран пламегасителя
4. Установите пламегаситель и прокладку в глушитель (1), и затяните
болты (2) предписанным моментом:
12 Н y м (1,2 кгс y м, 9 фунт y фут)
Пламегаситель
(5)
