183Действия при непредвиденных обстоятельствах
Перегоревший предохранитель
Доступ к главному предохранителю
1. Перед проверкой или заменой предохранителей выключите зажигание,
повернув ключ в положение OFF (ВЫКЛ) (O), чтобы избежать риска
короткого замыкания.
2. Снимите седло (стр. 88).

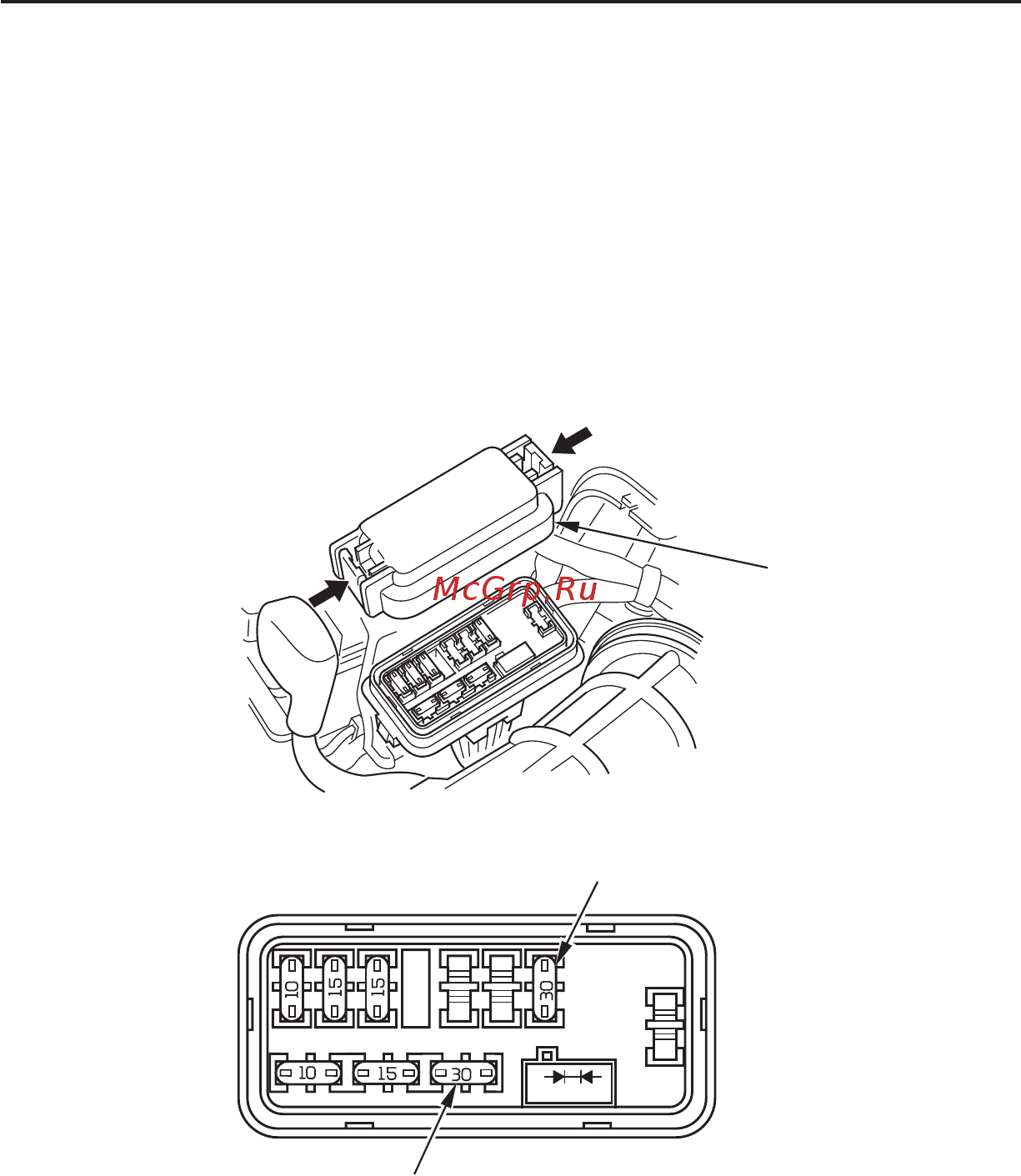

3. Для доступа к главному предохранителю (2) снимите крышку блока
предохранителей (3).
ПОД СЕДЛОМ
(2) главный предохранитель (4) запасной главный предохранитель
(3) крышка блока предохранителей
4. Выньте предохранитель из гнезда.
Если предохранитель перегорел, замените его на запасной (4).
(продолжение на следующей странице)
(2)
(4)
(3)
