127
Обслуживание мотовездехода Honda
Проверяйте уровень жидкости на вертикально стоящем мотовездеходе. Он
должен быть выше отметки минимального уровня LOWER (1). Если уро-
вень находится на отметке LOWER или ниже, проверьте износ тормозных
колодок (стр. 129).
Изношенные колодки подлежат замене. Если колодки не изношены, про-
верьте, нет ли утечки жидкости из тормозной системы.

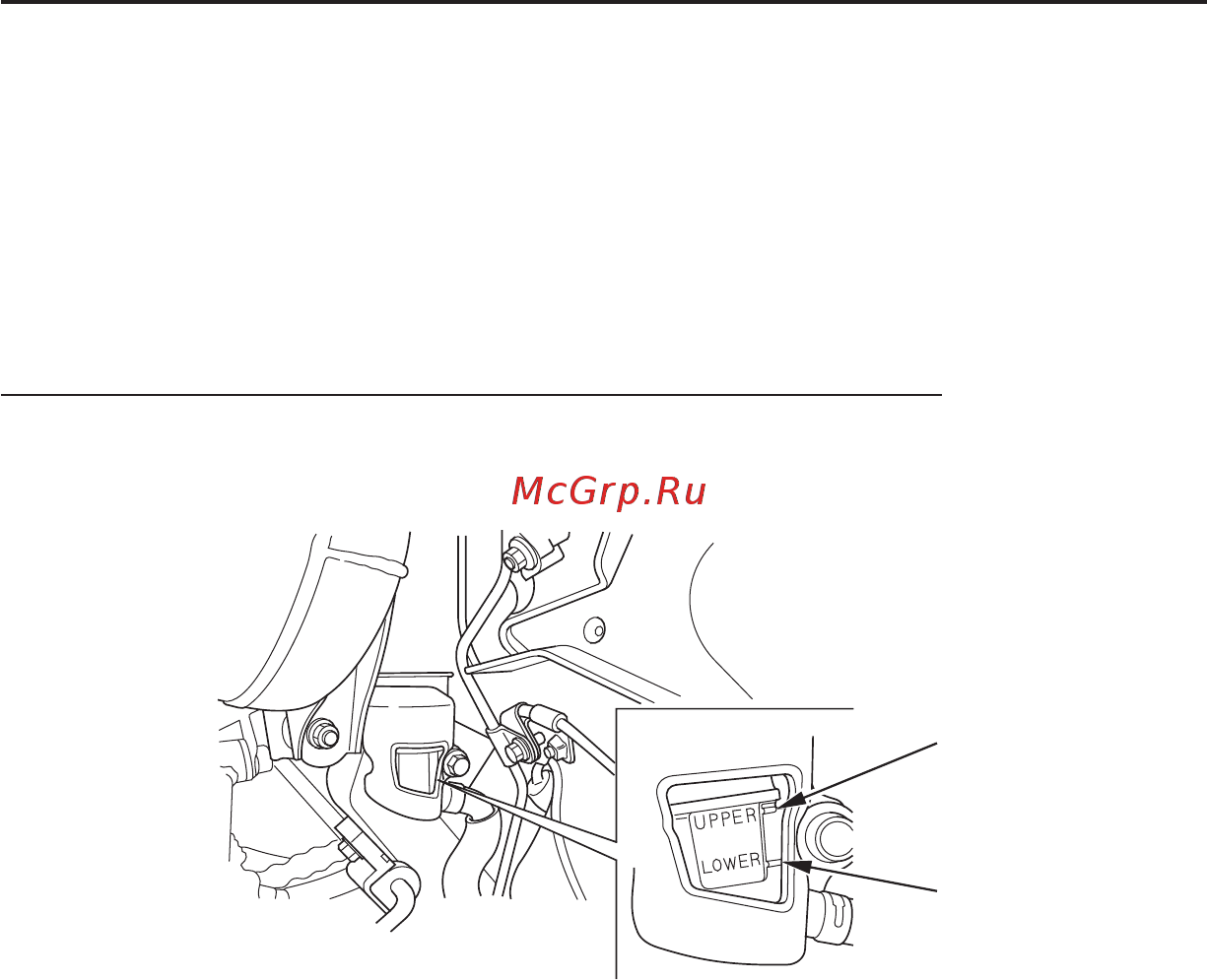

Уровень тормозной жидкости в заднем тормозном контуре
ПРАВАЯ СТОРОНА
(2) отметка максимального уровня UPPER (3) отметка минимального уровня LOWER
Проверяйте уровень жидкости на вертикально стоящем мотовездеходе.
Уровень жидкости должен находиться между верхней отметкой UPPER (2)
и нижней отметкой LOWER (3). Если уровень находится на нижней отмет-
ке LOWER или ниже, проверьте износ тормозных колодок (стр. 129).
Изношенные колодки подлежат замене. Если колодки не изношены, про-
верьте, нет ли утечки жидкости из тормозной системы.
Тормоза
(2)
(3)
