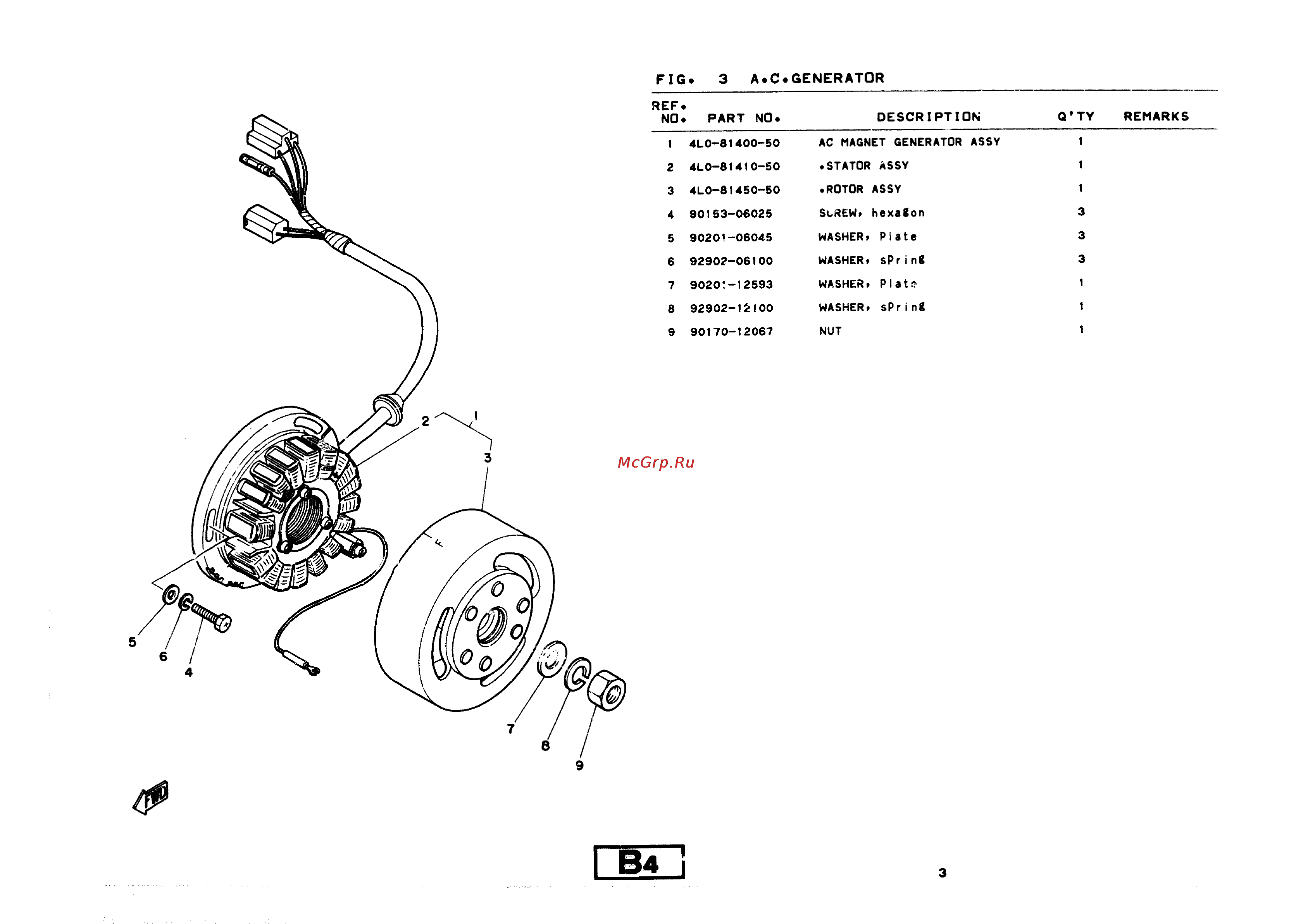

FIG 3 A C GENERATOR REF NO DESCRIPTION PART NO Q TY 1 4L0 81400 50 AC MAGNET GENERATOR ASSY 1 2 4L0 81410 50 STATOR ASSY 1 3 4L0 81450 50 ROTOR ASSY 1 4 90153 06025 SCREW hexaton 3 5 90201 06045 WASHER Plate 3 6 92902 06100 WASHER sPring 3 7 90201 12593 WASHER Plate 1 8 92902 12100 WASHER sPrint 1 9 90170 12067 NUT 1 B4 REMARKS
