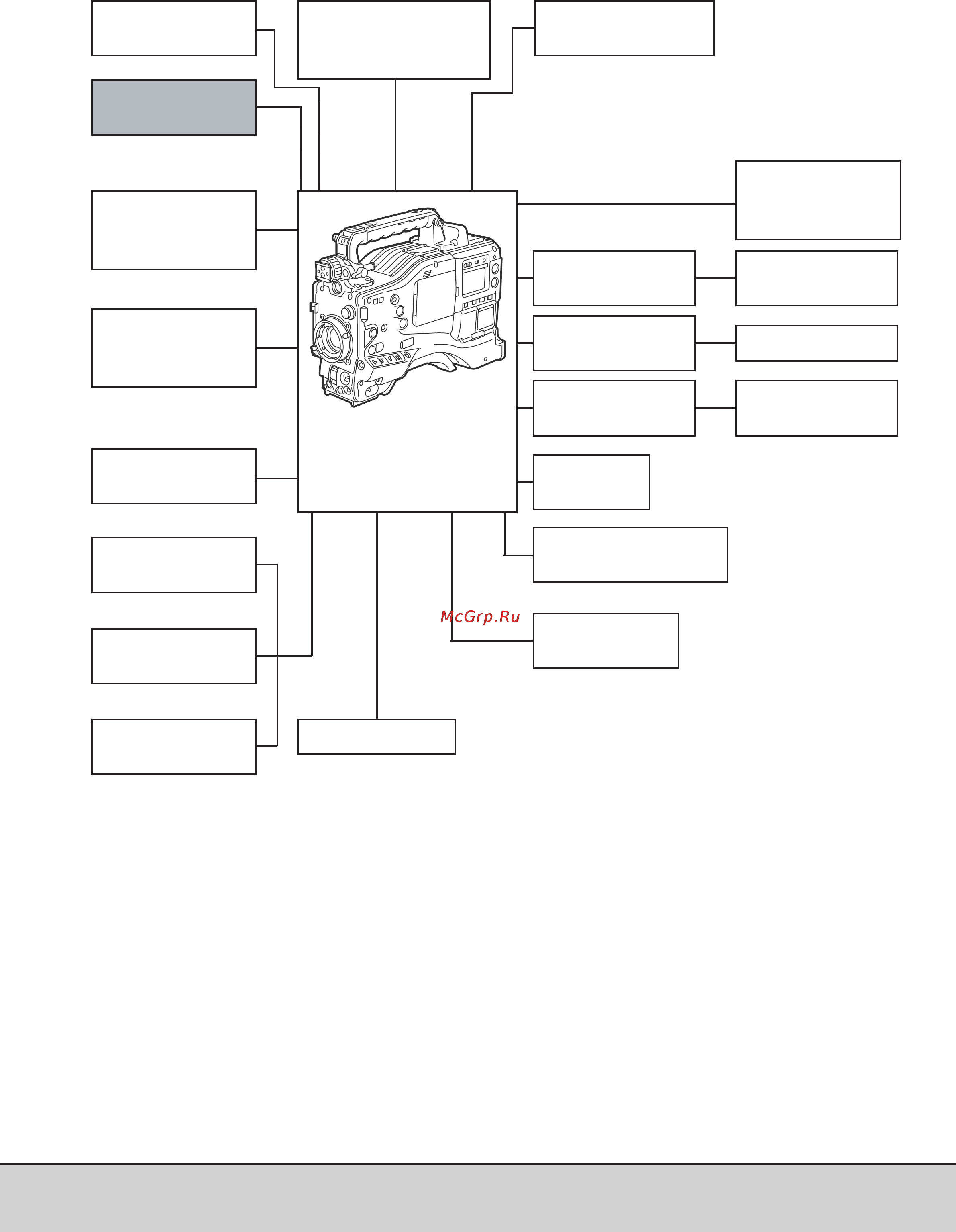

13 Конфигурация камкордера
* Для установки стереомикрофона требуется другая модификация. Более подробную информацию можно получить у дистрибь
ютора продукции Panasonic или в центе сервисного обслуживания.
10
(095) 9804205 www.panasonic.ru Panasonic (СНГ)
Комплект микрофона
AJMC700P
Беспроводной микрофонный
радиоприемник Unislot
â
:
Sennheiser EK3041
Проводной пульт
управления:
AJEC3E
Стереомикрофон*:
AJMC900G
Видоискатель:
AJVF15B
AJVF20WB
Объектив:
(крепление байонетно
го типа)
Fujinon, Canon
Модуль глобального по
зиционирования GPS:
AJGPS900G
Чехол для защиты
от дождя:
SHANRC700
Мягкий кофр для
ношения:
AJSC900
Жесткий чехол для
ношения:
AJHT901
Видеокамера
AJSPX800E
Карты памяти формата
SD
DIONIC90/160
HYTRON50/100/120
PRO14, TRIM14
Vобразное крепление
аккумулятора
ENDURA50/80
BPL60/90
Крепление
аккумулятора
типа NP1
NPL50
Крепление
аккумулятора
типа ВР90
BPH120
HP90L
Сетевой
адаптер:
AJB75
Плата выходных сигналов
SDI:
AJYA902AG
P2карты:
AJP2C002SG
