455 Присвоение камере
идентификатора (ID)
Идентификатор камеры задается в опции CAMERA ID.
Идентификатор может содержать до 10 алфавитноцифровых
символов, знаки и/или пробелы.
<Примечание>
Когда на дисплей выведено меню настроек, выходные сигналы
цветовых полос не содержат идентификатора камеры.
1

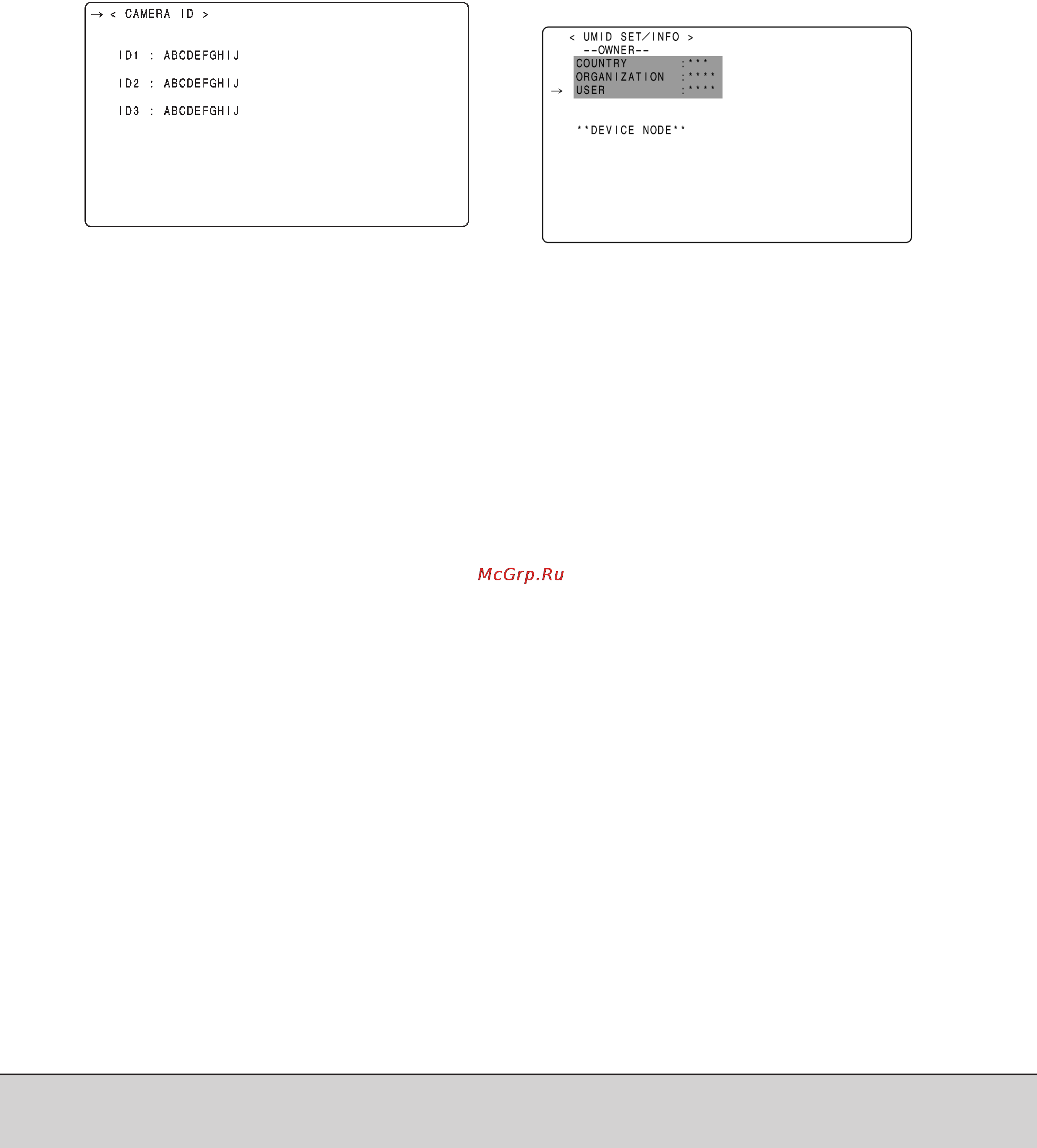

Войдите в пункт CAMERA ID на странице меню CAM
OPERATION.
2
Вращая колесико JOG, наведите курсор на параметры
[ID1] :[ID3].
3
Нажмите колесико JOG. Курсор переместится в область
ввода идентификатора, после чего вы можете ввести
сам идентификатор.
4
Вращайте колесико, пока не появится нужный вам
символ.
Символы будут появляться в следующем порядке:
Пробел £
ä
Буквы алфавита от А до Z
ä
Цифры от 0 до 9
ä
Символы ', >, <, /,
5
Чтобы ввести выбранный символ нажмите настроечный
диск.
6
Вращая колесико JOG, переместите курсор на
следующую позицию (по часовой стрелке) и повторите
шаги 45 для ввода символов идентификатора.
7
После ввода всех нужных символов поверните колесико
и наведите курсор на [:].
8
Нажав колесико JOG, вы переместите курсор обратно на
параметры [ID1] :[ID3].
9
Чтобы выйти из меню, нажмите кнопку MENU.
Меню настроек камеры исчезнет, а в верхней и нижней
частях окна видоискателя появится индикация текущего
состояния камкордера AJSPX800E.
<Примечание>
Когда в пункте меню CAMERA ID выставлено значение
BAR, идентификатор камеры записывается вместе с
сигналами цветовых полос.
Эта опция меню находится в окне VF INDICATOR1 на
странице VF.
456 Настройка данных UMID
AJSPX800E поддерживает метаданные UMID. В качестве инфор
мации UMID заносится страна проживания (до трех символов),
организация или компания (до 4 символов) и имя пользователя
(до 4 символов). В качестве названия страны нужно использо
вать аббревиатуры, описанные в кодах стран ISO 3166 *1.
Далеe приведен пример правильного ввода имени пользователя:
*1 Пример:
Китай CHN
США USA
Канада CAN
Япония JPN
1
Войдите в опцию UMID SET/INFO на закладке MAIN
OPERATION.
2
Вращая колесико JOG, наведите курсор на опцию USER,
3
Нажмите колесико JOG. Курсор переместится в область
ввода имени пользователя, после чего можно вводить
имя.
4
Вращайте колесико JOG до тех пор, пока не выберите
нужный символ.
Символы будут появляться в следующем порядке:
Пробел £
ä
Буквы алфавита от А до Z
ä
Цифры от 0 до 9
ä
Символы ', >, <, /,
<Примечание>
В поле страны COUNTRY можно вводить только буквы
алфавита и пробелы.
5
Чтобы ввести выбранный символ, нажмите колесико
JOG.
6
Вращая колесико JOG, переместите курсор на
следующую позицию (по часовой стрелке) и повторите
шаги 45 для ввода символов.
7
После ввода всех нужных символов поверните колесико
JOG и наведите курсор обратно на USER
8
Чтобы выйти из меню, нажмите кнопку MENU.
41
