4104 Как пользоваться данными
файла сценария
Настроечные данные можно записать в область внутренней
памяти камкордера AJSPX800E, выделенную под файлы сце
нария. В дальнейшем эту информацию можно будет считать из
памяти. Камкордер поддерживает четыре типа файлов сцена
рия. Данные файла сценария также предназначены для быст
рого воспроизведения наиболее подходящего набора настро
ек камкордера.
Файлы с заголовками TITLE 13 являются заводскими настрой
ками по умолчанию; файлу с заголовком TITLE 4 присвоен па
раметр FILMLIKE. Настройки файла TITLE 4 можно изменить.
Чтобы изменить эти настройки, войдите в окно SCENE на стра
нице меню FILE.
Запись данных настройки в файлы сценариев
1

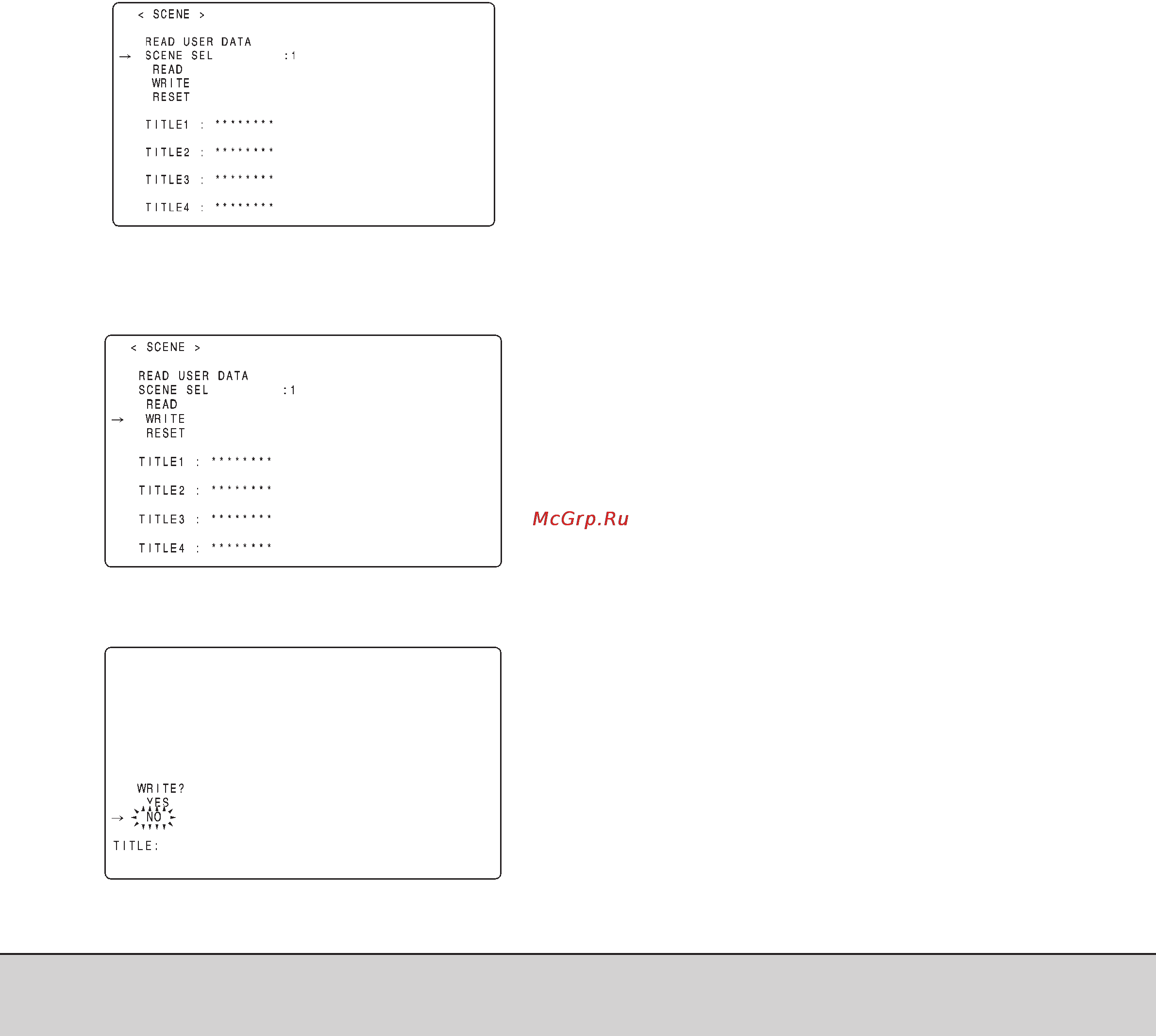

Войдите в меню и откройте окно SCENE.
2
Вращая колесико JOG, наведите курсор на пункт
SCENE SEL.
3
Нажмите колесико JOG, после чего номера файлов
сценариев начнут мигать.
Вращая колесико, выберите номер нужного файла сце
нария.
4
Чтобы подтвердить выбор файла сценария, нажмите
колесико JOG.
5
Вращая колесико, наведите курсор обратно на пункт
WRITE.
6
Нажмите колесико JOG, после чего в окне появится
следующее сообщение:
7
Вращая колесико JOG, наведите курсор на YES и
нажмите колесико.
После этой операции данные настройки будут записаны
в область файлов сценариев в внутренней памяти
AJSPX800E.
8
Чтобы выйти меню камкордера, нажмите кнопку MENU.
61
