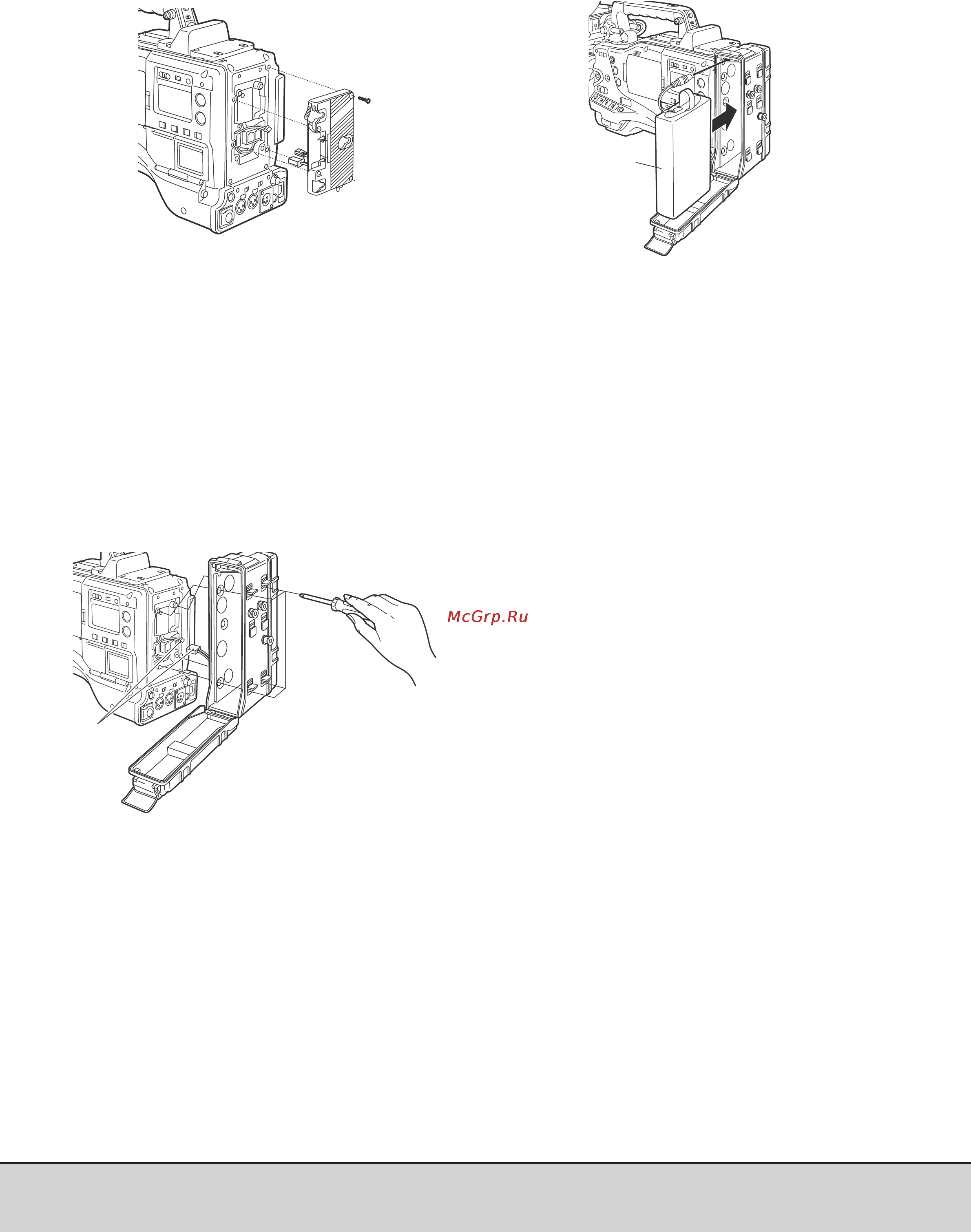

Установка аккумуляторной батареи типа ВР90
1
Снимите держатель аккумулятора.
2
Крепление к камере кожуха аккумуляторной батареи.
j
Подключите соединительный кабель камкордера к
кабелю аккумуляторного держателя (под батареи
типа ВР90).
k
Отверткой закрепите кожух на камкордере.
Откиньте крышку и уберите резиновые заглушки,
чтобы открыть крепежные отверстия. Закрепите ко
жух на камере, затянув крепежные винты. Винты за
тягиваются до упора.
<Примечания>
·
Приподнимая резиновые заглушки не прикладывайте
больших усилий.
·
Обратите особое внимание, чтобы не повредить ка
бель.
3
Вставьте соединительный штекер аккумуляторной
батареи в гнездо внутри кожуха и задвиньте батарею
внутрь.
<Примечание>
Перед подключением или отключением штекера убеди
тесь, что питание камкордера выключено.
4
Настройка типа аккумуляторной батареи
Тип аккумуляторной батареи выбирается в списке
BATTERY SELECT. Пункт BATTERY SELECT находится в
окне BATTERY/P2CARD на странице MAIN OPERATION.
Подробнее см. раздел [862 BATTERY SETTING1].
65
(095) 9804205 www.panasonic.ru Panasonic (СНГ)
Держатель аккуму
лятора
Соедините
Кожух аккумуляторных
батарей типа ВР90
Маркированная
сторона
