457 Индикация статуса (функция кнопки
MODE CHECK)
На экран видоискателя можно выводить окно, позволяющее
оператору проверить состояние и настройки камкордера
AJSPX800E.
При каждом нажатии кнопки MODE CHECK окна сменяют друг
друга в следующей последовательности:
Окно STATUS " окно !LED " окно FUNCTION " окно AUDIO "
индикации нет
Каждое окно появляется в видоискателе приблизительно на 3
секунды. Переход к следующему окну осуществляется при на
жатии кнопки MODE CHECK.

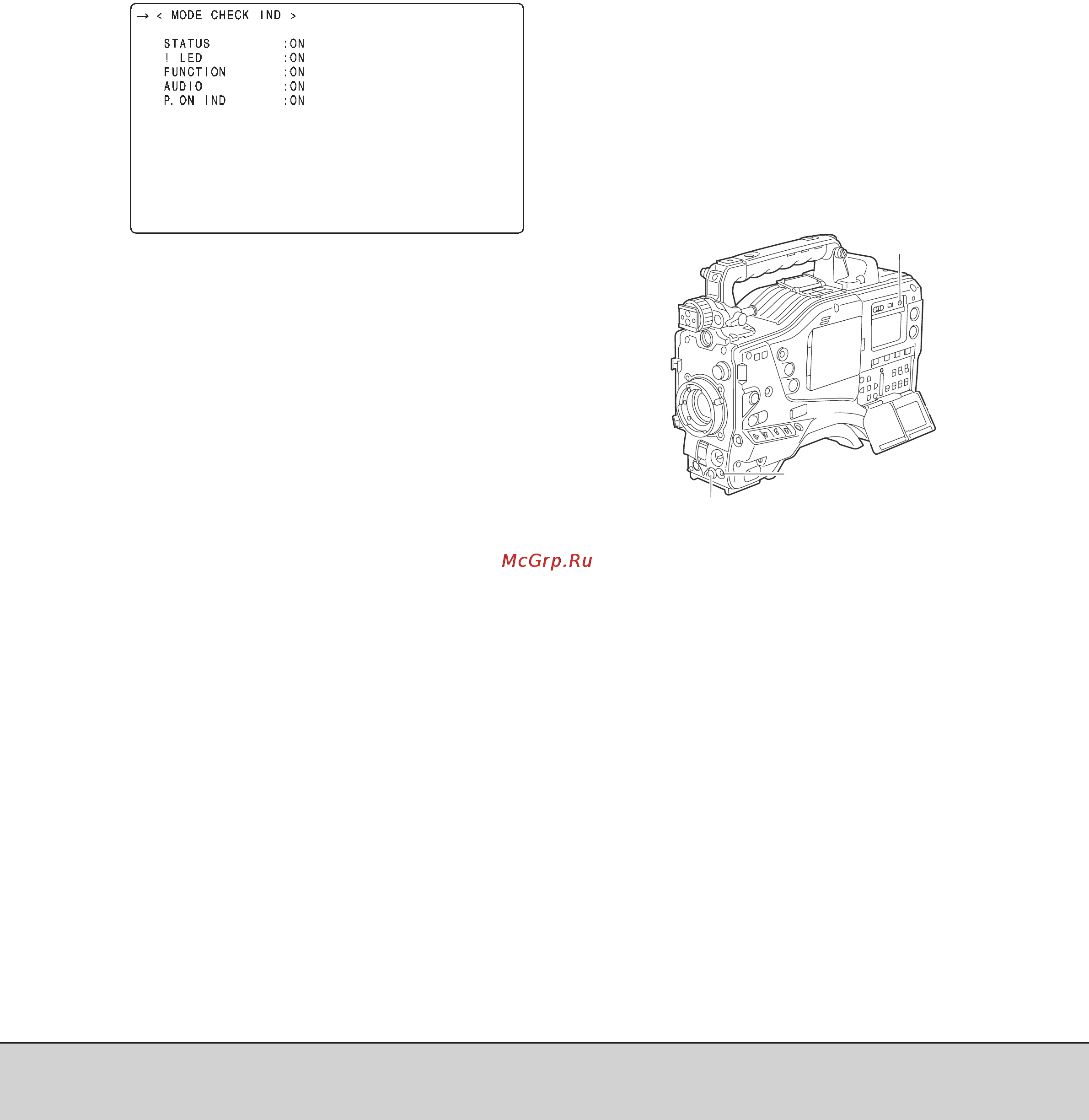

В окне MODE CHECK IND на странице меню VF можно указать,
чтобы появлялись не все страницы, а только выбранные.
46 Отображение меню в
видоискателе
461 Конфигурация меню
USER MENU: Конфигурация USER MENU установлена по
умолчанию (на предприятииизготовителе). В
окне USER MENU SELECT на странице MAIN
MENU можно сконфигурировать меню по соб
ственному желанию, т.е. выбрать пункты в за
висимости от ваших потребностей и частоты
их использования.
Подробнее см. раздел [463 Выбор опций для
USER MENU].
MAIN MENU: Позволяет вам установить все опции в меню
настроек. Это меню разбито на категории, ко
торые располагаются в зависимости от ваших
потребностей и частоты использования.
Чтобы войти в меню MAIN MENU, удерживайте
нажатой кнопку MENU в течении 3 или более
секунд.
OPTION MENU:Включает опции, которые могут вам понадоби
ться, когда некоторые функции будут добавле
ны в будущем.
Чтобы войти в OPTION MENU, при удерживае
мой нажатой кнопке LIGHT нажмите кнопку
MENU.
Более подробную информацию можно полу
чить у дистрибьютора продукции PANASONIC
или в ближайшем сервисцентре.
42
(095) 9804205 www.panasonic.ru Panasonic (СНГ)
Кнопка LIGHT
Кнопка MENU
Колесико JOG
