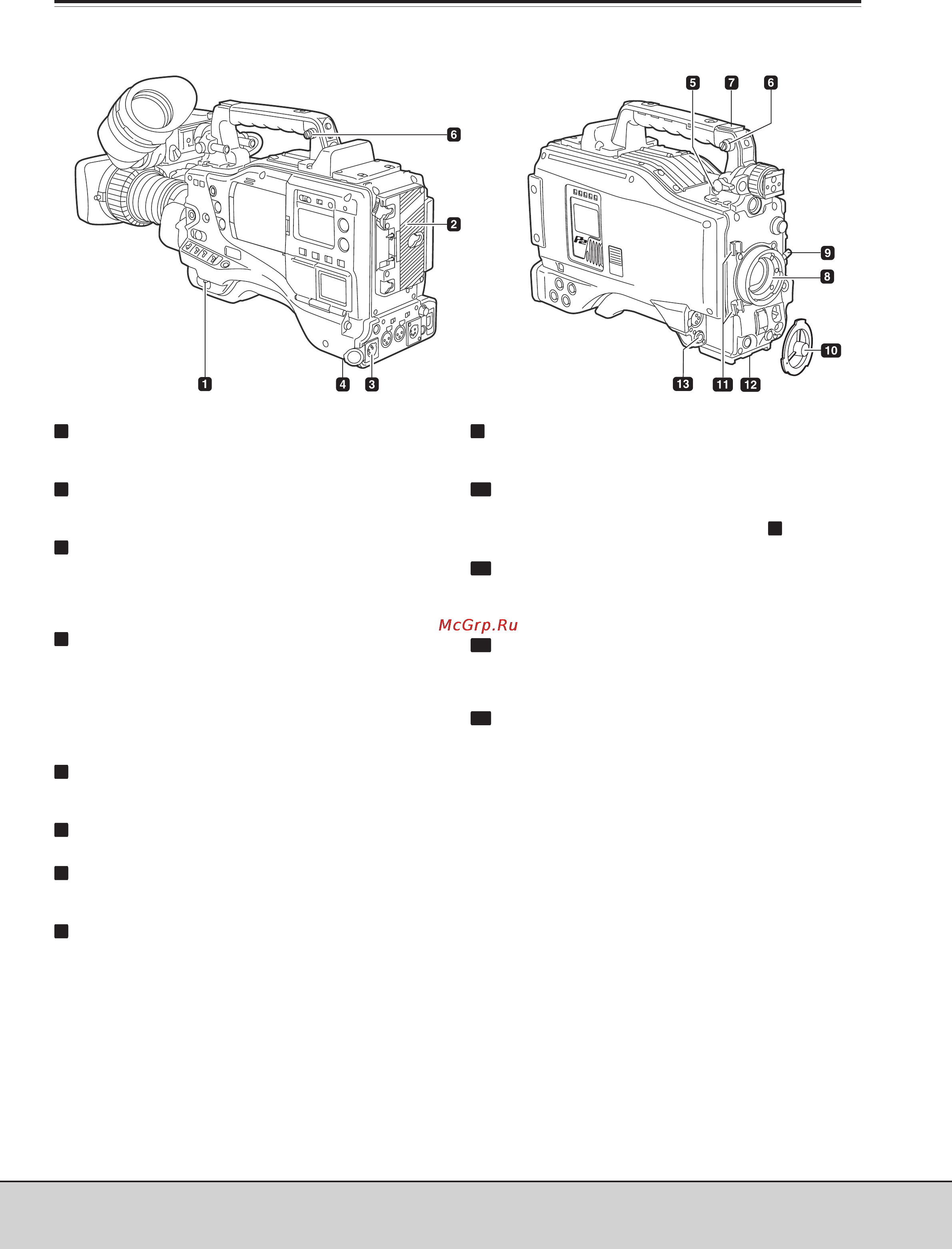

Глава 2. Элементы и их функции
21 Секция подключения питания и дополнительных аксессуаров
Выключатель питания
Используется для включения/выключения питания видео
камеры.
Крепление аккумуляторной батареи
Используется для крепления портативного источника пи
тания типа Anton/Bauer.
Гнездо внешнего источника питания DC IN
(XLR, 4контактное)
При работе AJSPX800E с питанием от сети, к этому разъ
ему подключается сетевой адаптер AJB75 (дополнитель
ный аксессуар).
Переключатель BREAKER
Если в силу какихлибо критических ситуаций на видеока
меру подается слишком большой ток, встроенный преры
ватель выключает питание, чтобы не повредить устройство.
После проведения проверки и/или починки внутренних
элементов видеокамеры отожмите эту кнопку. Если после
нажатия кнопки не наблюдается никаких неисправностей,
можно включать питание камеры.
Гнездо GPS
К этому разъему подключается дополнительный модуль
глобального позиционирования AJGPS900G.
Проушины для наплечного ремня
К ним крепится ремень для ношения камеры на плече.
Башмак вспышки
Используется для крепления дополнительного источника
освещения и аналогичных аксессуаров.
Гнездо крепления объектива (байонетного
типа)
Сюда крепится объектив.
Рычажокфиксатор
Чтобы закрепить установленный объектив, опустите фик
сатор.
Защитная крышка гнезда крепления
объектива
Чтобы снять крышку, поднимите фиксатор .
Если объектив не установлен, установите крышку на место.
Зажим кабеля микрофона/кабеля
объектива
Это зажим используется для крепления кабелей микро
фона и объектива.
Гнездо под штатив
Если для видеосъемки требуется штатив, к этому гнез
ду крепится дополнительный аксессуар – штатив
(SHANTM700).
Гнездо LENS (12контактное)
К этому гнезду подключается соединительный кабель
объектива. Более подробное описание объектива см. в
прилагающемся к нему руководстве по эксплуатации.
