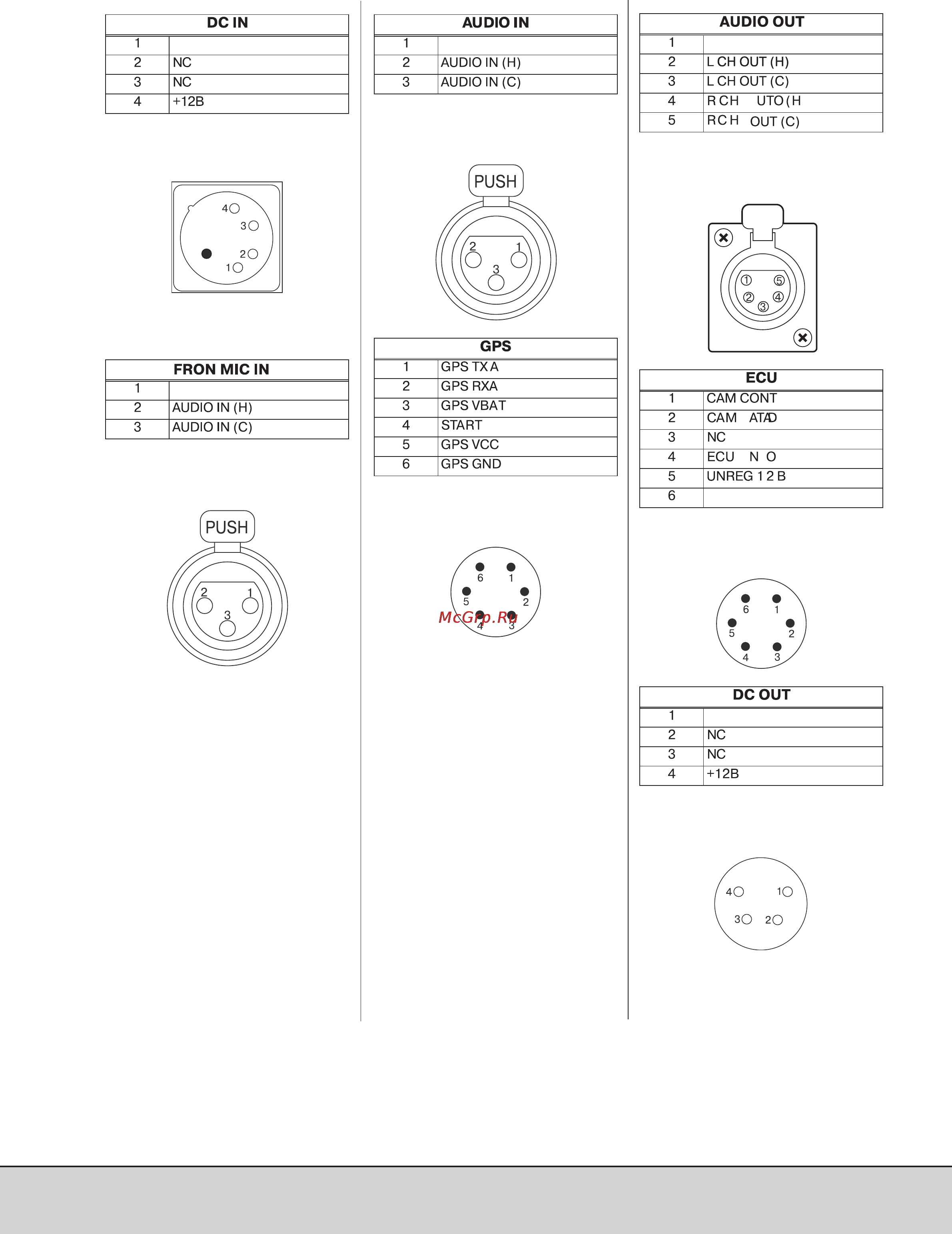

724 Сигнальные схемы разъемов камкордера
88
(095) 9804205 www.panasonic.ru Panasonic (СНГ)
Земля
Земля
Земля
Земля
Земля
Серийный номер Panasonic: K1AA104H0024
Артикул производителя: HA16RX4P(SW1)
(Hirose Electric Co.)
Серийный номер Panasonic: K1AB103B0013
Артикул производителя: NC3FBH2
(EyeTrek)
<Примечание>
При использовании внешнего источника пи
тания соблюдайте правильную полярность.
Серийный номер Panasonic: K1AB103A0007
Артикул производителя: HA16PRM3SG
(Hirose Electric Co.)
Серийный номер Panasonic: K1AA105H0007
Артикул производителя: HA16RD5P
(Hirose Electric Co.)
Серийный номер Panasonic: K1AB106J0010
Артикул производителя HR10A7R6SC
(Hirose Electric Co.)
<Примечание>
Кнопка REC START/STOP заведена на
контакт 4.
Серийный номер: Panasonic K1AB106J0010
Артикул производителя: HR10A7R6SC
(Hirose Electric Co.)
Серийный номер Panasonic: VJS3824A004
Артикул производителя: HR10A7R4SC
(Hirose Electric Co.)
Земля
