(095) 9804205 www.panasonic.ru Panasonic (СНГ)10
Джойстик
Используется в разных режимах воспроизведения ус
коренном, замедленном или с варьируемой скоростью.
Кроме этого используется для навигации в меню, ввода
параметров установок меню и т.д. Многопозиционный
переключатель может двигаться вверх, влево, вправо и
вниз плюс он нажимается для запуска операций.
Кнопка SEARCH
Чтобы включить режим поиска, нажмите эту кнопку.
Кнопка PLAY
Чтобы включить воспроизведение, нажмите эту кнопку.
Чтобы включить видеомагнитофон на запись одновре
менно нажмите кнопки PLAY и REC
Кнопка REC
Если нажать эту кнопку вместе с кнопкой PLAY, видео
магнитофон начинает запись материала. Если нажать
кнопку REC во время воспроизведения, поиска, ускорен
ной перемотки ленты вперед или назад, можно отслежи
вать аудиосигналы и видеоизображение в режиме ЕЕ,
пока удерживаете кнопку нажатой. Если нажать кнопку
REC в режиме СТОП, можно также отслеживать аудио
сигналы и видеоизображение в режиме ЕЕ. (Когда она
нажимается в режиме воспроизведения, сервопривод
сбивается). Чтобы вернуться к обычному видеоряду и
звуку, нажмите кнопку STOP.
Кнопка REW
Эта кнопка используется для быстрой перемотки ленты
назад. Скорость перемотки можно выбрать в установке
меню № 102 (FF, REW MAX).
Кнопка FF
Эта кнопка используется для быстрой перемотки ленты
вперед. Скорость перемотки можно выбрать в установке
меню № 102 (FF, REW MAX).
Кнопка STOP
При нажатии этой кнопки протяг ленты останавливается,
а если в установке меню № 122 (STOP EE SEL) так же вы
ставлен параметр TAPE, то включается режим стопкад
ра. Обратите внимание, что даже когда видеомагнито
фон остановлен (режим СТОП) барабан продолжает
вращаться и лента находится в близком контакте с ба
рабаном. Когда видеомагнитофон простаивает в режи
ме СТОП определенное предварительно заданное вре
мя, то в целях защиты ленты по его истечению он авто
матически переходит в дежурный режим ВЫКЛ (stand
by OFF) или режим STEP FWD. (Режим и интервал мож
но задать в установках меню № 400 № 403). Сразу пос
ле того, как вы вставляете кассету в видеомагнитофон,
он переходит в режим СТОП.
Элементы управления и их функциональное назначение
(продолжение)

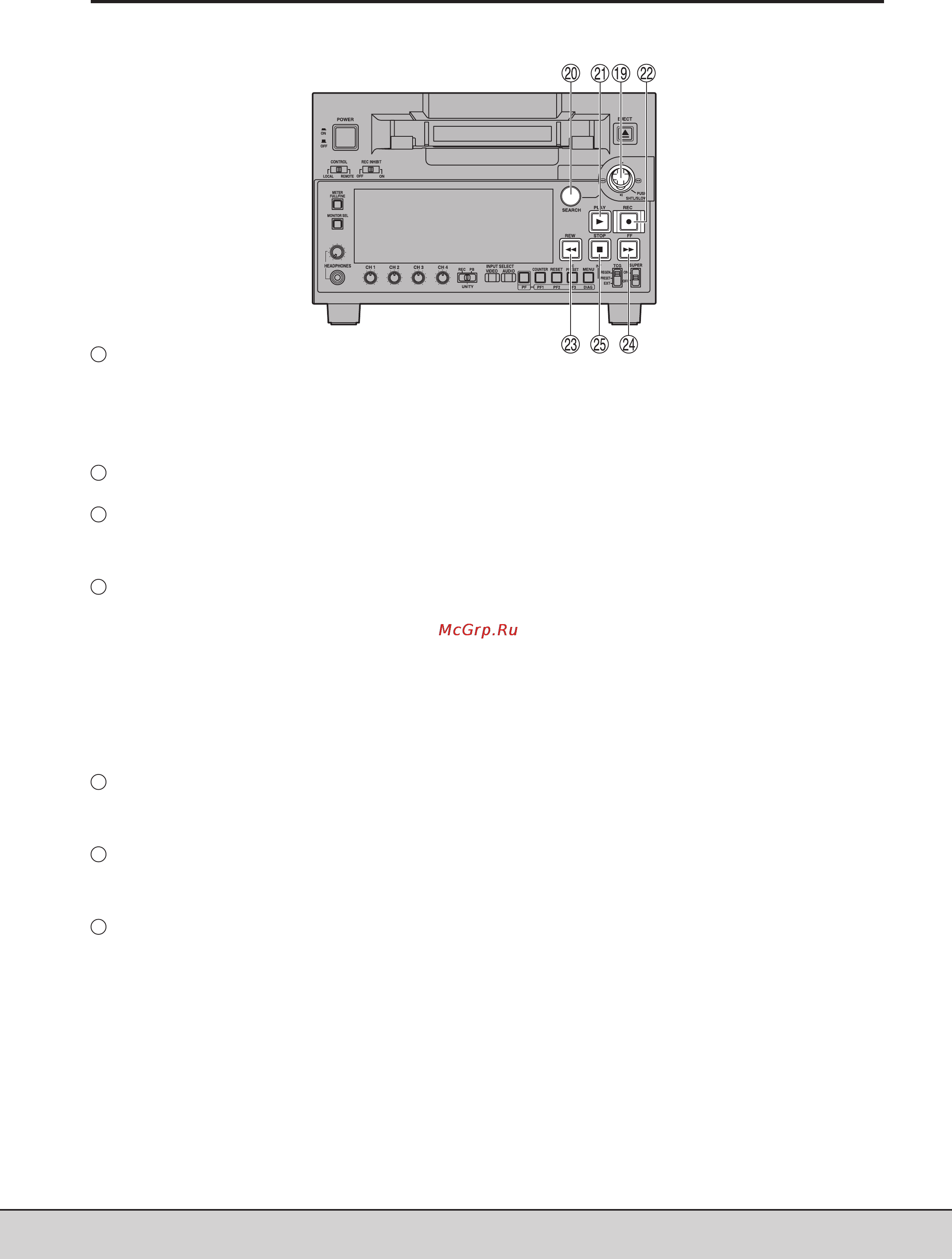

Передняя панель видеомагнитофона
19
20
21
22
23
24
25
