(095) 9804205 www.panasonic.ru Panasonic (СНГ) 9
Кнопки INPUT SELECT
Эти кнопки используются для выбора типа входных
аудио и видеосигналов. Кроме этого их так же можно
использовать для смены типа входного сигнала на внут
ренний опорный сигнал, когда соответствующий пара
метр выбран в установке № 600 (INT SG).
VIDEO: При каждом нажатии этой кнопки типы входных
видеосигналов чередуются в следующей последователь
ности: [Y PB PR] → [CMPST] → [SDI] → [1394] → [SG].
• Когда в качестве входного видеосигнала выбран SG, то
будет использоваться внутренний опорный сигнал, выб
ранный в установке № 600 (INT SG).
AUDIO: При каждом нажатии этой кнопки типы входных
аудиосигналов чередуются в следующей последовательнос
ти: [ANALOG] → [SDI] → [1394] → [SG].
Примечания
• При желании через установки меню № 112 (V IN SEL
INH) и № 113 (A IN SEL INH) можно отключить функ
цию выбора входных видео и аудиосигналов этими
кнопками.
• Входные видеосигналы типа Y PB PR и CMPST (кноп
ка VIDEO) и входные аналоговые аудиосигналы
ANALOG (кнопка AUDIO) выбрать нельзя, если в ви
деомагнитофон не установлена дополнительная ин
терфейсная плата AJYA93P.
• Входные аудио и видеосигналы типа SDI (кнопки
AUDIO и VIDEO) выбрать нельзя, если в видеомагни
тофон не установлена дополнительная интерфейсная
плата AJYA94G.
Кнопка PF
Эта кнопка используется для включения режима про
граммируемых функций после ее нажатия кнопки
начинают работать как программируемые кнопки PF1,
PF2 и PF3 с присвоенными им функциями, соответ
ственно. При повторном нажатии этой кнопки и при ус
ловии, что перед этим не была нажата другая кнопка,
режим программируемых функций выключается. Если
нажать кнопку PF одновременно с кнопкой MENU/DIAG
, на дисплее появится окно DIAG.
Кнопка COUNTER/PF1.
При каждом нажатии этой кнопки режимы индикации
счетчика на дисплее видеомагнитофона чередуются в
следующей последовательности: управляющий код лен
ты (CTL) → таймкод (ТС) → пользовательский бит (UB).
Кнопка RESET/PF2.
Если нажать эту кнопку, когда счетчик на дисплее рабо
тает в режиме индикации управляющего кода ленты
(CTL), то его значение будет сброшено до [00:00:00:00].
Если нажать эту кнопку, удерживая нажатой кнопку TC
PRESET , когда счетчик на дисплее работает в режи
ме индикации таймкода (ТС)/пользовательского бита
(UB), то будет выполнен сброс генератора.
Элементы управления и их функциональное назначение
Кнопка TC PRESET/PF3.
Эта кнопка используется для настройки значения тайм
кода или пользовательского бита.
Кнопка MENU/DIAG
При нажатии этой кнопки на экран монитора (при усло
вии, что он подключен на разъем видеомагнитофона
VIDEO MON) выводятся окна меню настроек видеомаг
нитофона, а на дисплей видеомагнитофона выводятся
их соответствующие номера.
При повторном нажатии кнопки вы выйдете из окна
меню и видеомагнитофон перейдет в обычный режим.
Если нажать эту кнопку, одновременно удерживая нажа
той кнопку PF , то на дисплее появятся данные о ви
деомагнитофоне. При повторном нажатии данные пропа
дут с экрана. К данным о видеомагнитофоне относится
следующая информация: сообщения с предупреждения
ми (WARNING), служебная информация (HOURS METER),
уникальный идентификатор материала (UMID) и данные
цифрового интерфейса DIF STATUS 1, 2. Кнопкой SEARCH
можно переключатся между этими данными.
Описания сообщений с предупреждениями выводятся в
окне WARNING. Серийный номер видеомагнитофона,
время вращения барабана, продолжительность протяга
ленты, количество загрузок кассет, счетчик ВКЛ/ВЫКЛ
питания видеомагнитофона и тому подобная служебная
информация выводится в окне HOURS METER. Данные
уникального идентификатора материала (UMID) выво
дятся в окне UMID INFO. Наконец, информация о циф
ровом интерфейсе IEEE 1394 выводится в окне DIF
STATUS 1,2.
Переключатель TCG
REGEN: Внутренний генератор таймкода видеомагни
тофона синхронизируется с таймкодом, который счи
тывается считывателем таймкода с ленты.
Используемый для регенерации сигнал выбирается в
установке № 503 (TCG REGEN).
PRESET: В этом положении переключателя можно само
стоятельно ввести (предварительная настройка) вели
чину таймкода с панели управления видеомагнитофона
или с другого устройства (через дистанционное управ
ление).
EXT: Используется либо внешний сигнал таймкода, ко
торые подается через входной разъем видеомагнито
фона или видеосигнал VITC, либо входной цифровой
сигнал интерфейса IEEE 1394. Который именно из двух
вышеприведенных типов будет использоваться, задает
ся в установке меню № 505 (EXT TC SEL).
Переключатель SUPER
ON: Таймкод и другая наложенная индикация выво
дятся на монитор с разъема VIDEO MON.
OFF: Никакая наложенная индикация с разъема не вы
водится.
(продолжение)

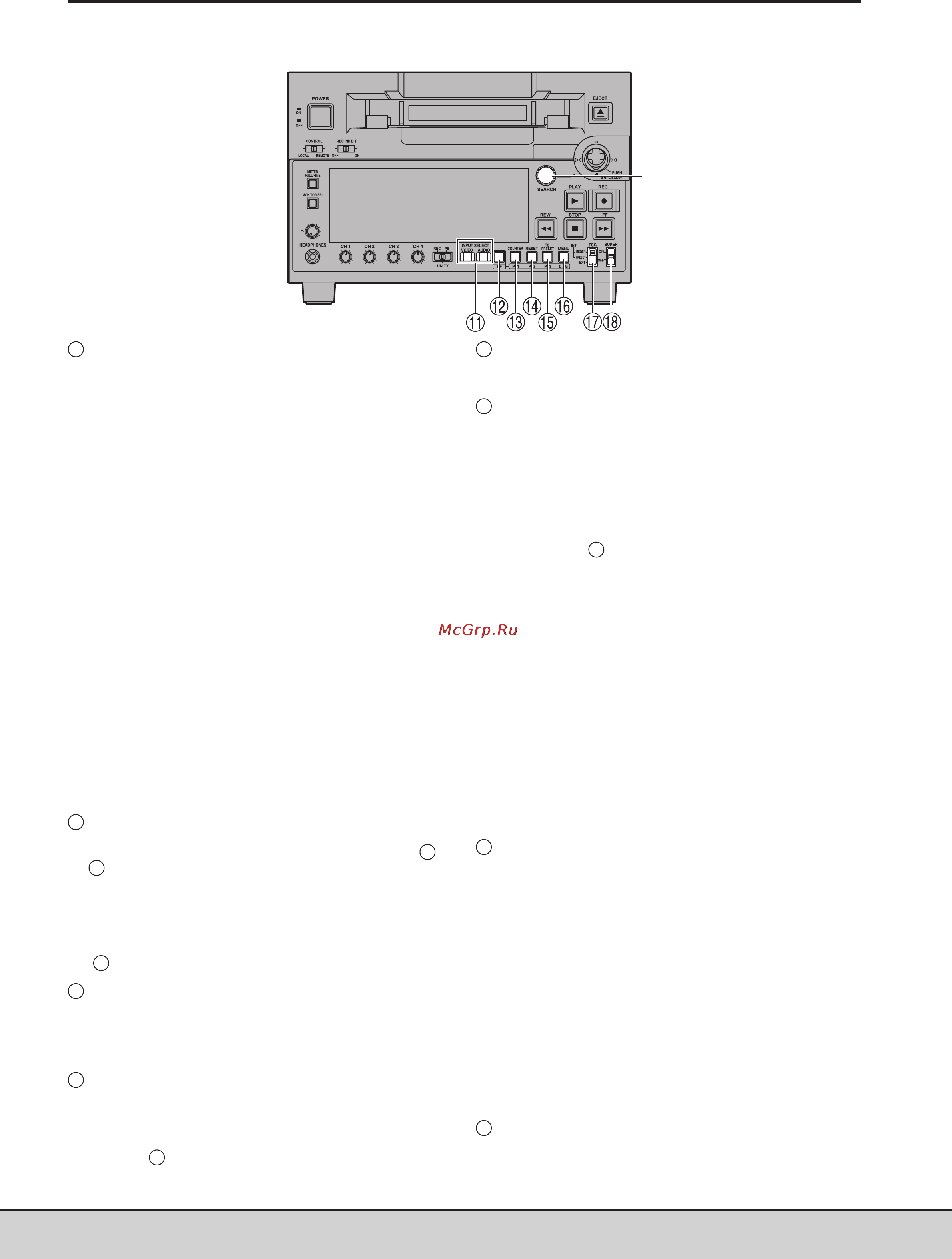

Передняя панель видеомагнитофона
Кнопка
SEARCH
11
12
13
15
16
17
18
14
13
15
15
16
12
