(095) 9804205 www.panasonic.ru Panasonic (СНГ)12
Цифровой входной/выходной разъем интер
фейса IEEE 1394
Используется для подачи выходных и приема входных
сигналов по цифровому интерфейсу IEEE 1394. Исполь
зуйте 6конактный разъем. Параллельная подача пита
ния по шине не поддерживается.
Разъем VIDEO MON
С этого разъема подаются выходные аналоговые компо
зитные видеосигналы. Поддерживает вывод видеосигна
лов с наложенной индикацией. Включение/выключение
вывода наложенной индикации выполняется переключа
телем SUPER на передней панели видеомагнитофона.
Разъемы AUDIO MON (L,R)
С этих разъемов подаются выходные ИКМ аудиосигна
лы воспроизведения (каналы СН1, СН2, СН3 и СН4).
Охлаждающий вентилятор
Предназначен для охлаждения видеомагнитофона. Если
по какойлибо причине вентилятор останавливается, на
дисплее видеомагнитофона появляется сообщение с
кодом ошибки “E10”.
Гнездо AC IN
Один конец входящего в комплект поставки видеомагни
тофона шнура питания вставляется в это гнездо, а дру
гой конец в розетку сети питания.
Клемма SIGNAL GND
Идет на клемму “подвешенная земля” на другом под
ключенном к видеомагнитофону устройстве. Использу
ется для минимизации помех и не является защитным
заземлением.
Входной/выходной разъемы последовательно
го цифрового интерфейса (дополнительная
плата AJYA94G).
Эти дополнительные разъемы позволяет подавать вы
ходные и принимать входные цифровые компонентные
аудио/видеосигналы соответствующие стандарту
SMPTE 259МС.
Примечание
Входные цифровые аудиосигналы должны быть синхро
низированы с входными видеосигналами. В противном
случае в выходных аудиосигналах появится шум.
Входные разъемы ANALOG VIDEO IN
(дополнительная плата AJYA93P).
Когда кнопкой INPUT SELECT выбраны видеосигналы Y
PB PR, на эти разъемы можно подавать входные анало
говые компонентные видеосигналы. Входные композит
ные видеосигналы можно подавать на разъем VIDEO/Y
, когда кнопкой INPUT SELECT выбраны видеосигна
лы CMPST.
Выходные разъемы ANALOG VIDEO OUT
(дополнительная плата AJYA93P).
Когда переключатель ANALOG VIDEO OUT стоит в поло
жении Y PB PR (вниз), с этих разъемов подаются выход
ные аналоговые компонентные видеосигналы. Когда пе
реключатель ANALOG VIDEO OUT стоит в положении
VIDEO1/VIDEO2 (вверх), с разъемов и подаются
выходные аналоговые композитные видеосигналы.
Переключатель ANALOG VIDEO OUT (доп. плата
AJYA93P)
Если вы используете выходные разъемы ANALOG VIDEO
OUT для подачи выходных компонентных видеосигналов,
то установите этот переключатель вниз в положение Y
PB PR. Когда с этих разъемов подаются выходные ком
позитные видеосигналы, установите переключатель
вверх в положение VIDEO1/VIDEO2.
Разъем REF VIDEO IN (доп. плата AJYA93P)
Это входной разъем под опорный видеосигнал. На него
подается входной сигнал цветовой синхронизации.
Примечание
В связи с тем, что выходной аудио и видеосигнал мо
жет прерываться, когда на видеомагнитофон не подает
ся входной опорный видеосигнал, то рекомендуется вы
делить этот разъем под систему, подающую входные
опорные видеосигналы. В качестве опорного видеосиг
нала используется сигнал с устойчивой SCH (поднесу
щая и горизонтальные синхроимпульсы).
Разъем REF VIDEO OUT (доп.плата AJYA93P)
Это проходной выход входного разъема REF VIDEO IN
. Если кабель к этому разъему не подключен, то вход
ной разъем REF VIDEO IN автоматически замыкает
ся на 75 Ом. И, соответственно, наоборот, если кабель
подключен, то замыкания на 75Ом нет.
Разъем TIME CODE IN (доп. плата AJYA93P)
Этот входной разъем используется для записи на ленту
внешнего таймкода.
Разъем TIME CODE OUT (дополнительная плата
AJYA93P)
В режиме воспроизведения с этого разъема подается
таймкод воспроизводимого материала. В режиме за
писи с него подается таймкод со встроенного генерато
ра таймкода видеомагнитофона.
Разъем дистанционного управления (дополни
тельная плата AJYA93P)
Через этот разъем к видеомагнитофону подключается
внешнее оборудование для дистанционного управления.
Примечание
• Установите переключатель CONTROL в положение
REMOTE
• Технические характеристики даны исходя из интер
фейса RS422А и имеющие отношение к монтажу фун
кции не работают. В таком случае используйте видео
магнитофон в качестве устройства воспроизведения.
Разъемы ANALOG AUDIO IN (дополнительная
плата AJYA93P)
На эти разъемы подаются входные аналоговые аудио
сигналы.
Разъемы ANALOG AUDIO OUT (дополнительная
плата AJYA93P)
С этих разъемов подаются выходные аналоговые аудио
сигналы.

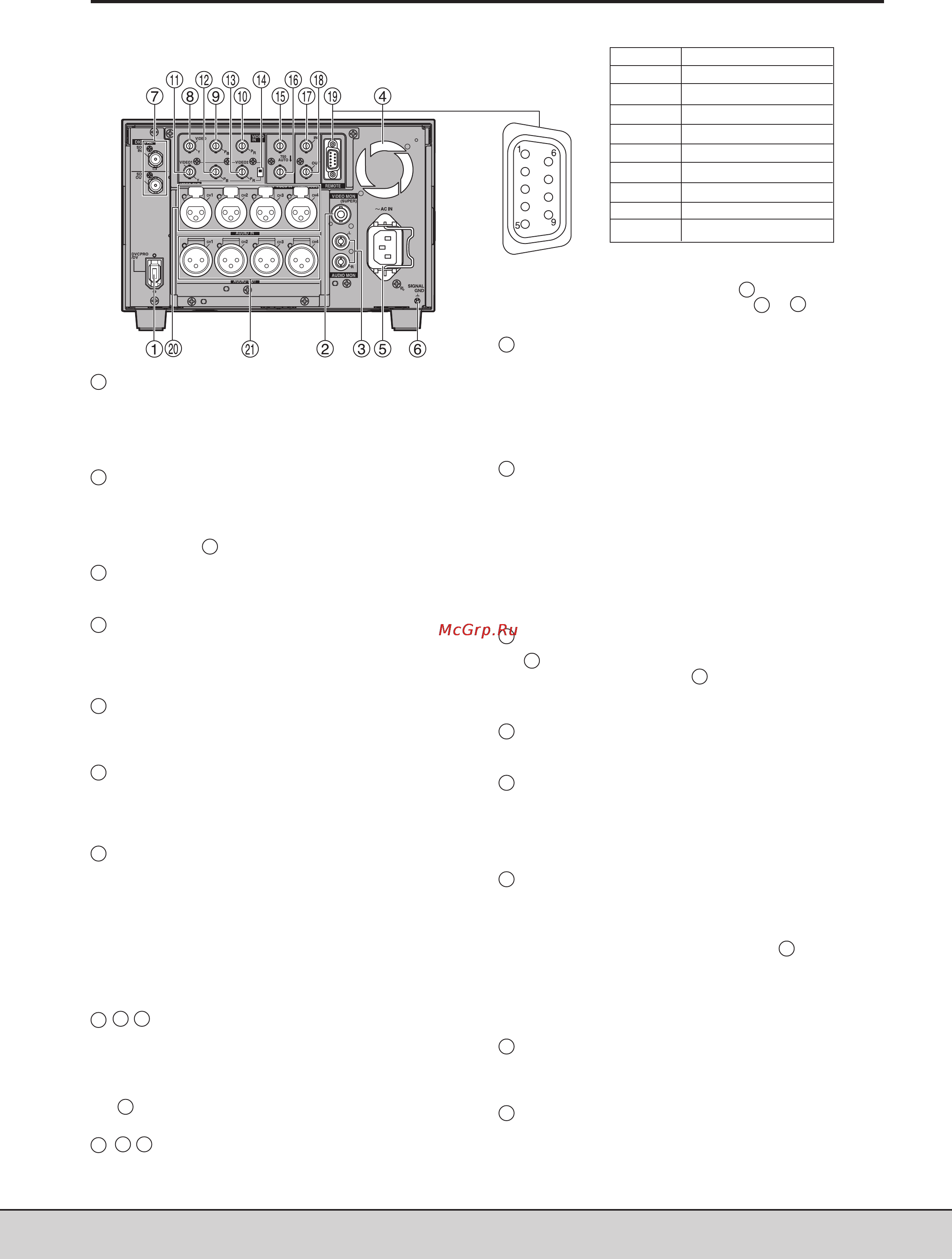

Элементы управления и их функциональное назначение
(продолжение)
Задняя панель видеомагнитофона
№ конт. Сигнал
1 Подвешенная земля
2 Передача A
3 Прием B
4 Прием Общий
5——
6 Передача общая
7 Передача B
8 Прием A
9 Подвешенная земля
1
2
3
4
5
6
7
11
14
15
16
17
19
20
21
18
18
109
1312
8
8
14
11
13
15
15
4
