(095) 9804205 www.panasonic.ru Panasonic (СНГ) 11
Шкалы уровня звука
Эти шкалы показывают уровень ИКМ аудиосигналов по
каналам СН1, СН2, СН3 и СН4.
В режиме записи и режиме ЕЕ шкалы показывают уро
вень входных сигналов звука, идущих на видеомагнито
фон; во время воспроизведения шкалы, соответственно,
показывают уровень выходных сигналов звука. С помо
щью регулятора , описанного на стр. 8, можно выб
рать один из двух режимов шкал FULL или FINE.
Элементы управления и их функциональное назначение
(продолжение)

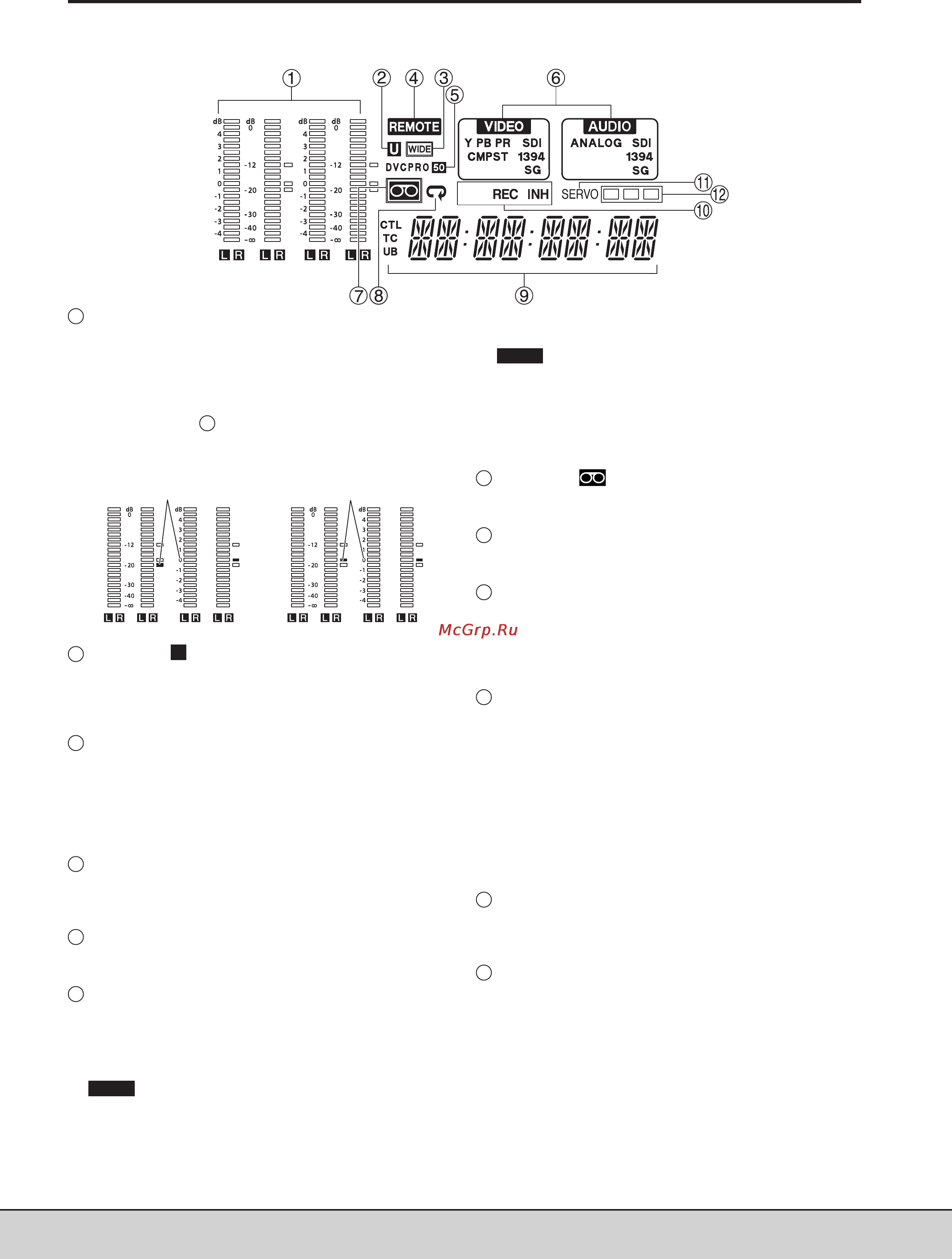

Дисплей (область индикации)
Модель AJSD93P Модель AJSD93E
Опорный уровень Oпорный уровень
(20 дБ) (18 дБ)
режим FULL режим FINE режим FULL режим FINE
Лампочка U
Лампочка загорается, когда в режиме ЕЕ во входном
сигнале содержатся данные идентификатора UMID.
Если на ленте записаны данные UMID, то при воспроиз
ведении также загорается лампочка.
Лампочка WIDE
Эта лампочка загорается, когда на кассету записан ма
териал в формате 16:9.
Запись материала в широкоформатном режиме можно
выбрать в установке меню № 645 (WIDE SELECT).
Лампочка также загорается в режиме воспроизведения,
когда на ленту записан широкоформатный материал.
Лампочка REMOTE
Лампочка загорается, когда переключатель CONTROL
стоит в положении дистанционного управления видео
магнитофоном (REMOTE).
Обозначение формата
Показывает формат записи и формат вставленной в ви
деомагнитофон кассеты.
Область индикации INPUT SELECT
В зависимости от выбранного входного сигнала в этой
области загорается его символьное обозначение. Когда
сигнал отсутствует, то его символьное обозначение на
чинает мигать (исключение составляет входной анало
говый сигнал).
VIDEO
Y PB PR: аналоговый компонентный видеосигнал (нуж
на дополнительная плата)
CMPST: аналоговый композитный видеосигнал (нужна
дополнительная плата)
SDI: последовательный цифровой видеосигнал
(нужна дополнительная плата)
1394: цифровой сигнал интерфейса IEEE 1394
SG: внутренний опорный сигнал
AUDIO
ANALOG: аналоговый аудиосигнал (нужна дополнитель
ная плата)
SDI: последовательный цифровой аудиосигнал
(нужна дополнительная плата)
1394: цифровой сигнал интерфейса IEEE 1394
SG: внутренний опорный сигнал
Лампочка
Лампочка загорается, когда в кассетоприемник видео
магнитофона вставлена кассета.
Лампочка непрерывного воспроизведения
Лампочка загорается в режиме непрерывного воспро
изведения.
Счетчик
В этой области выводится значение счетчика ленты,
таймкод и тому подобная информация. В зависимости
от текущего режима работы счетчика загорается сим
вольная индикация управляющий код ленты (CTL),
таймкод (ТС) или пользовательский бит (UB).
Лампочки REC/REC INH
REC: Эта лампочка загорается в режиме записи.
REC INH: Загорается в режиме запрета записи, уста
новленном либо переключателем видеомагнитофона
REC INH (5), либо перемычкой предотвращающей слу
чайное стирание данных на самой кассете. Если горит
эта лампочка, запись материала невозможна.
Для удобства распознавания типа запрета записи в
установке меню № 114 (REC INH LAMP) можно выбрать
режим работы этой лампочки, когда перемычка на кас
сете стоит в положении запрета записи на ленту лам
почка мигает или просто горит.
Лампочка SERVO
Лампочка загорается, когда заблокированы и сервопри
вод барабана, и сервопривод ведущего вала видеомаг
нитофона.
Лампочка каналов
Когда сигнал звука и изображения в каналах плохой, эти
лампочки загораются разным цветом в зависимости от
критичности ситуации (зеленый → белый → красный).
Зеленый: Загораются зеленым, когда частота появле
ния ошибок в аудио и видеосигнале находится на при
емлемом уровне.
Белый: Загораются белым, когда частота появления
ошибок в аудио и видеосигнале увеличивается. Когда
горит белым, воспроизводимое изображение и звук не
обрабатываются.
Красный: Загораются красным, когда частота появле
ния ошибок становится неприемлемой до такой степени,
что включается функция коррекции или интерполяции.
1
6
2
3
4
5
6
7
8
9
10
11
12
