(095) 9804205 www.panasonic.ru Panasonic (СНГ) 17

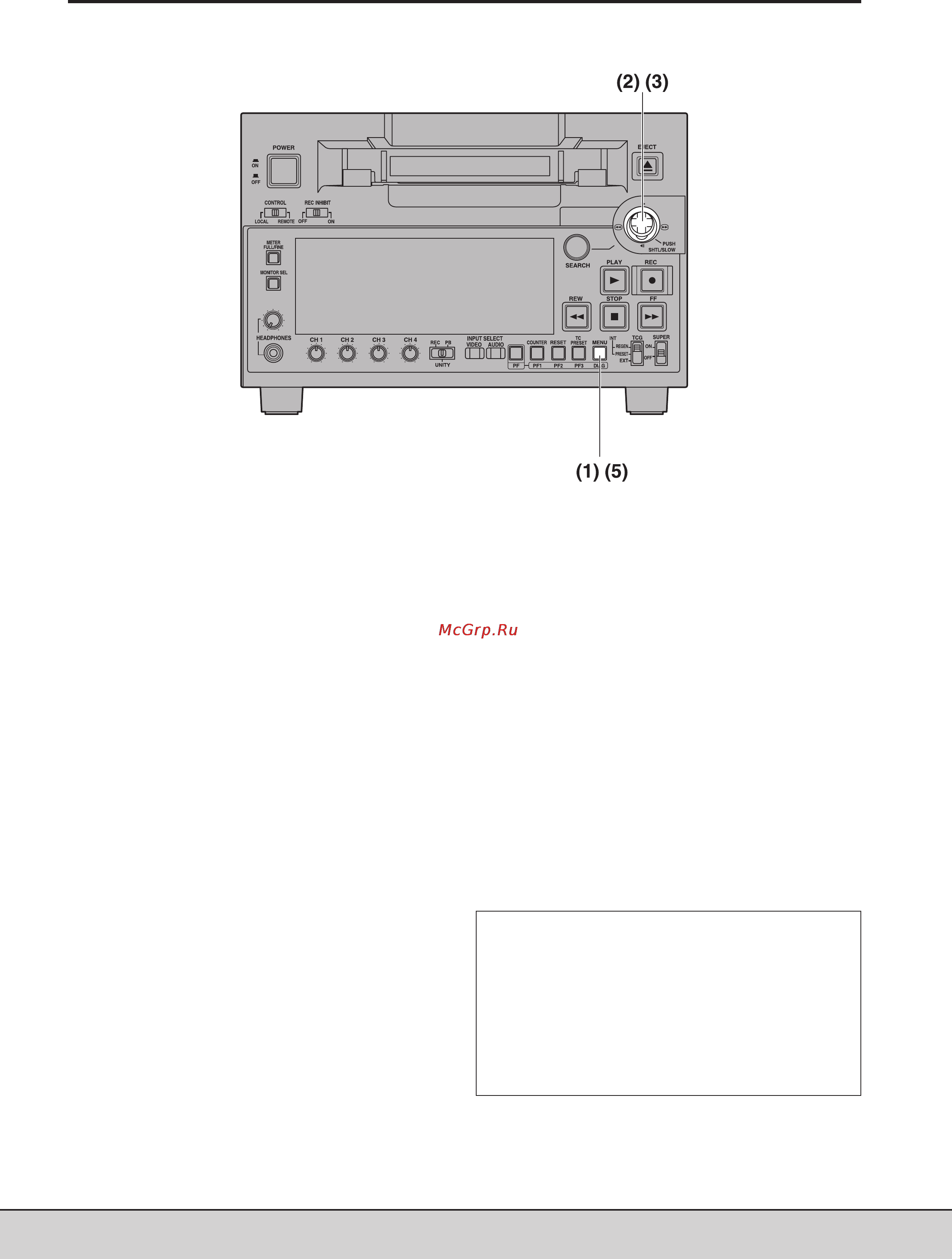

Изменение параметров установок
1. Нажмите кнопку MENU
На экране подключенного к видеомагнитофону мо
нитора появится экранное меню, а на небольшом
дисплее видеомагнитофона появится номер уста
новки.
Если удерживать нажатой в течение 1.5 секунд кноп
ку FF, то на дисплее видеомагнитофона появится
название установки меню. Если снова нажать и
удерживать примерно 1.5 сек. кнопку FF, то на дисп
лее появится предыдущий номер установки.
(Если вы уже входили и меняли параметры устано
вок, то при последующем входе в меню появится
окно, в котором вы работали в прошлый раз).
2. Чтобы выбрать установку, параметр которой
требуется изменить, наклоните джойстик уп
равления вверх или вниз.
При наклоне джойстика по окну меню будет пере
мещаться указатель (*), а номер установки будет
мигать.
• Если удерживать нажатой кнопку PLAY и нажать
при этом кнопку FF или REW, то текущее содер
жимое на экране монитора сменяется на сле
дующую или предыдущую установку, соответ
ственно.
3. Выбрав нужную установку, наклоните джойстик
управления вправо или влево.
Таким образом, можно изменить параметр выбран
ной установки меню.
Чтобы сбросить параметр установки до значения
по умолчанию (заводского значения), нажмите
кнопку RESET, удерживая при этом нажатой кнопку
SEARCH.
4. Если нужно выбрать параметр в следующей ус
тановке меню, повторите шаги 2 и 3.
5. Нажмите кнопку MENU.
• Если, поработав в меню установок, вы так и не
изменили ни одного параметра, то при нажатии
кнопки сразу выйдете из меню видеомагнито
фона.
• Если параметр какойлибо установки меню был
изменен, то при выходе из меню появится окно
с подтверждением внесения изменений.
• Чтобы подтвердить внесенные изменения на
жмите кнопку PLAY.
• Чтобы выйти без сохранения изменений нажми
те кнопку STOP.
• Чтобы вернуть параметры установок до значе
ния по умолчанию, находясь в меню, нажмите
кнопку RESET. После этого появится окно с зап
росом подтверждения и, если вы теперь нажме
те кнопку PLAY, то параметры установок вернут
ся к значениям по умолчанию (заводским).
Примечания
• При нажатии кнопки RESET значения по умолча
нию будут восстановлены только для текущих
используемых пользовательских файлов. Ос
тальные пользовательские файлы останутся без
изменений.
• Изменения, внесенные в параметры установок в
окне меню SYSTEM, также записываются в па
мять видеомагнитофона при выходе из окна
меню т.е. когда вы нажимаете кнопку MENU.
Система меню (начальные настройки видеомагнитофона)
Основная часть настройки видеомагнитофона выполняется через экранное меню с установками. Для удобства
работы с экранным меню можно подключить монитор к разъему VIDEO MON на задней панели видеомагнитофона.
