Panasonic AJ-SD93E [15/46] Джойстик управления
![Panasonic AJ-SD93E [15/46] Джойстик управления](/views2/1014489/page15/bgf.png)
(095) 9804205 www.panasonic.ru Panasonic (СНГ) 15

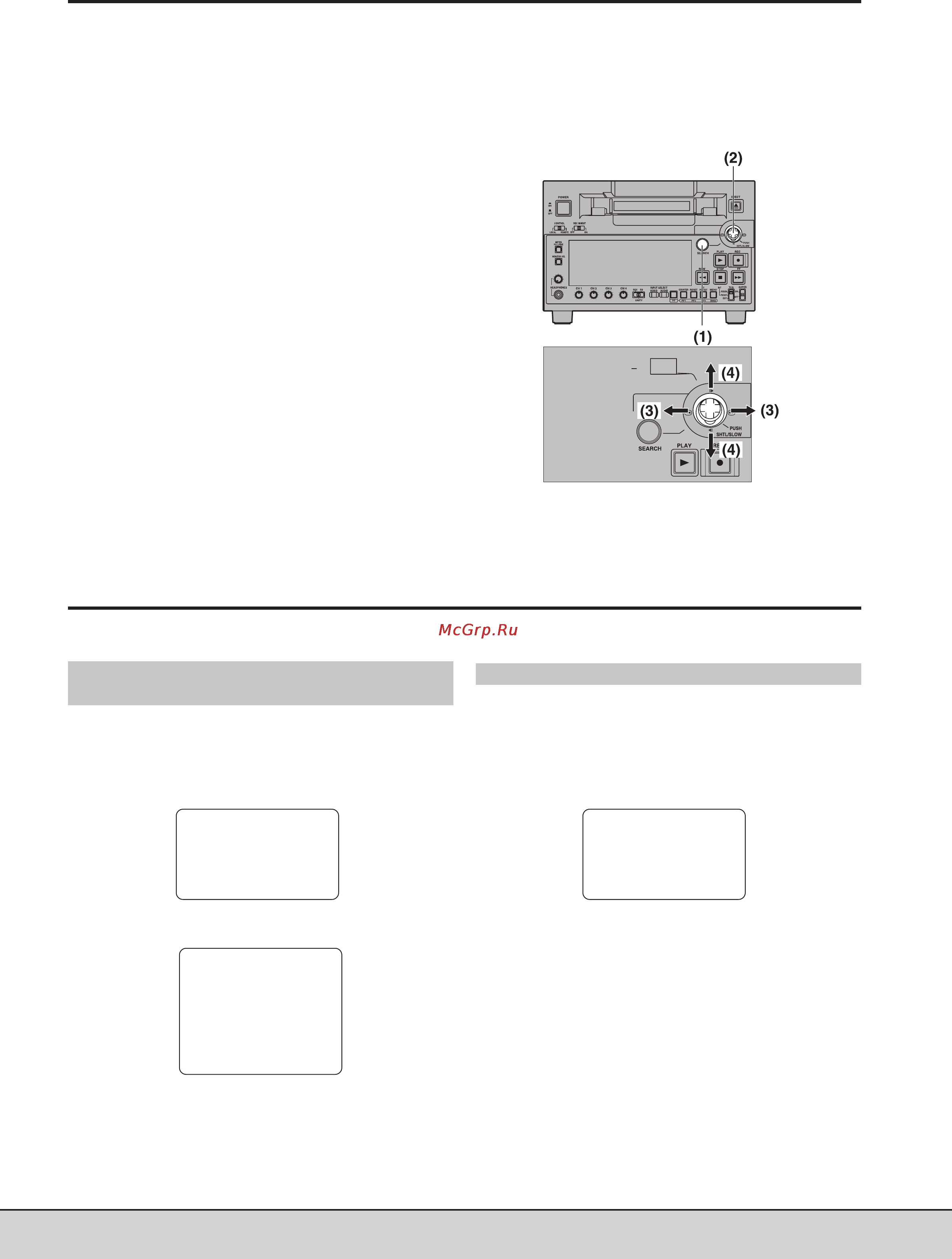

1. Чтобы включить управление джойстиком на
жмите кнопку SEARCH.
Если в установке меню настроек видеомагнитофона № 100
(SEARCH ENA) выбран параметр STICK, то управление
джойстиком включается без нажатия кнопки SEARCH.
2. Чтобы выбрать режим ускоренного (SHTL) или
замедленного (SLOW) воспроизведения, на
жмите джойстик.
3. Когда вы наклоняете джойстик в правую сторо
ну, то записанный на ленту материал будет вос
производиться со скоростью прямо пропорци
ональной углу наклона “тумблера” джойстика.
Когда наклоняете “тумблер” в левую сторону,
лента будет воспроизводиться в обратном на
правлении.
• Режим ускоренного воспроизведения (SHTL):
Максимальная скорость ускоренного воспроизведе
ния материала при максимальном наклоне “тумбле
ра” в сторону соответствует скорости, заданной па
раметром в установке меню № 101 (SHTL MAX).
• Режим замедленного воспроизведения (SLOW):
Скорость может быть в диапазоне от 1.0х до +1.0х.
4. Когда вы наклоняете джойстик вверх, включает
ся режим покадрового воспроизведения (шаг
1 кадр) в обычном направлении; если накло
нить джойстик вниз, то включается, соответ
ственно, покадровое воспроизведение (шаг 1
кадр) записанного на кассету материала в об
ратном направлении.
Чтобы включить замедленно воспроизведение,
удерживайте джойстик в верхнем или нижнем
положении.
Джойстик управления
Присвоение установок из меню видеомагни
тофона кнопкам PF
1. Нажмите кнопку MENU и войдите в экранное
меню установок видеомагнитофона.
2. Наклоните джойстик вверх или вниз и выбери
те кнопку PF (А04А06), которой вы собирае
тесь присвоить установку меню
3. После этого нажмите джойстик и на экране по
явится список имеющихся установок меню.
4. Наклонив джойстик управления вверх или вниз,
выберите из списка нужную установку меню.
5. Чтобы выйти в обычное окно меню, нажмите
джойстик.
Нажмите кнопку MENU, после чего появится окно
с подтверждением выбора установки. Чтобы под
твердить свой выбор, нажмите кнопку PLAY.
• Если вы удерживаете джойстик наклоненным в одну
из сторон и при этом нажимаете кнопку SEARCH, то
видеомагнитофон будет поддерживать текущую
выбранную скорость даже после того, как вы отпус
тите джойстик. Чтобы выключить такой режим рабо
ты с фиксированной скоростью нажмите кнопку
STOP, PLAY или любую другую кнопку управления.
Программируемые функции (PF)
Три установки из меню настроек видеомагнитофона можно присвоить кнопкам PF, после чего их можно исполь
зовать для быстрой смены параметров этих установок.
Выполнение операций кнопками PF
1. При нажатии кнопки PF на экране подключенно
го к видеомагнитофону монитора (через
разъем VIDEO MON) появится окно со списком
установок, присвоенных программируемым
кнопкам PF.
2. Нажмите кнопку PF1, PF2 или PF3, которой
присвоена нужная вам установка меню и пара
метр которой нужно быстро изменить. При
каждом нажатии кнопки параметры этой уста
новки будут последовательно сменяться.
3. Снова нажмите кнопку PF и экран вернется в
обычный режим. По истечению 5секундого
простоя (т.е. если не была нажата ни одна
кнопка) окно так же автоматически пропадает.
SETUPMENU MENU
<USER 1> NO.A04
A02 P. ON LOAD OFF
*A04 PF1 ASSIGN 012
A05 PF2 ASSIGN 513
A06 PF3 ASSIGN
END
SETUPMENU MENU
<USER 1> NO.A04
A04 PF1 ASSIGN
* NO ASSIGN
001 LOCAL ENA
002 TAPE TIMER
003 REMAIN SEL
008 DISPLAY SEL
009 CHARA HPOS
010 CHARA VPOS
PF1: SYS FORMAT 50M
PF2: INT SG CB75
PF3:
