Кнопка включения/выключения питания
POWER
Щель кассетоприемника
Кнопка EJECT
После нажатия на эту кнопку через несколько секунд кас
сета автоматически выезжает из кассетоприемника.
Если на дисплее показан счетчик кода управляющего
кода ленты CTL, то при выезде кассеты значение счет
чика сбрасывается. При желании в установке меню №
115 (EJECT SW INH) эту кнопку можно отключить.
Переключатель CONTROL
Этот переключатель используется для выбора режима
дистанционного управления видеомагнитофоном с
внешнего устройства по разъему REMOTE.
REMOTE: Видеомагнитофон работает в режиме дис
танционного управления по 9контактному
разъему REMOTE и управляется командами
IEEE 1394 AV/C.
LOCAL: Видеомагнитофон работает в обычном ре
жиме и управляется собственными кнопка
ми на фронтальной панели.
Переключатель REC INHIBIT
Этот переключатель включает/выключает функцию зап
рета записи на ленту.
ON: Запись на кассету запрещена. Когда видеомагни
тофон переходит в этот режим, загорается лам
почка REC INH на дисплее.
OFF: Запись на кассету разрешена при условии, что
перемычка на кассете стоит в положении, разре
шающем запись на ленту.
Регулятор METER (FULL/FINE)
Этот регулятор используется для выбора типа шкалы
уровня сигнала звука, которая выводится на дисплее
видеомагнитофона.
Режим FULL: Стандартная шкала уровня звука в диа
пазоне от  ∞ до 0 дБ
Режим FINE: Более точная шкала с делениями 0,5 дБ.
Маркер показывает стандартный уро
вень сигнала 20 дБ
(18 дБ). Подробнее см. стр. 11.
Элементы управления и их функциональное назначение

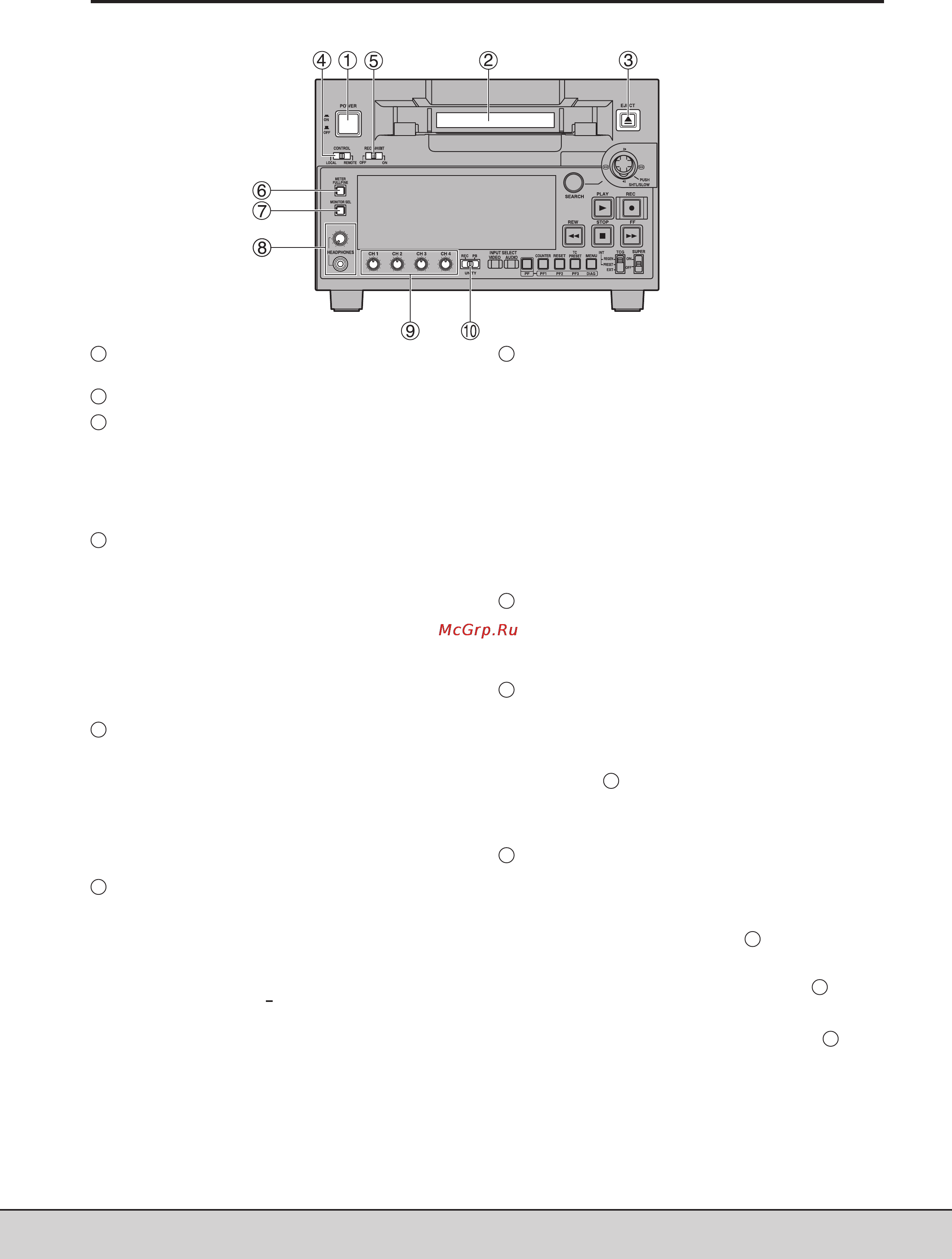

Передняя панель видеомагнитофона
Кнопка MONITOR SEL
Эта кнопка используется для выбора типа выходных сиг
налов звука, которые будут подаваться с выходных
разъемов AUDIO MON L и R.
При каждом нажатии кнопки виды сигналов чередуются
в следующей последовательности:
L : [CH1] [CH3] [CH1] [CH2] [CH3] [CH4]
→→→→→
R : [CH2] [CH4] [CH1] [CH2] [CH3] [CH4]
[CH1+CH2] [CH3+CH4]
→ →
[CH1+CH2] [CH3+CH4]
В зависимости от текущего выбранного сигнала на шка
ле индикатора уровня соответственно загорается лам
почка L или R.
Гнездо под наушники и регулятор громкости
звука
Если подключить к этому гнезду стереонаушники, можно
отслеживать идущий во время записи или воспроизве
дения аудиоматериал.
Регуляторы уровня звука
Эти регуляторы используются для настройки уровня
записи и воспроизведения ИКМ аудиосигналов (каналы
СН1, СН2, СН3 и СН4, соответственно). Выбор метода и
режима в котором эти регуляторы будут использоваться
для настройки уровня сигналов осуществляется пере
ключателем .
Примечание.
Уровень входных/выходных аудиосигналов по цифрово
му интерфейсу IEEE 1394 не регулируется.
Переключатель метода регулировки уровня
аудиосигналов
UNITY: Когда переключатель стоит в этом положении
сигналы звука записываются или воспроизво
дятся на фиксированном уровне независимо от
регуляторов уровня звука .
REC: Когда переключатель стоит в этом положении
сигналы звука записываются в соответствии с
настройкой их уровня регуляторами .
PB: Когда переключатель стоит в этом положении
сигналы звука воспроизводятся в соответствии
с настройкой их уровня регуляторами .
Примечание
У этого переключателя нет такого положения, чтобы од
новременно можно было регулировать уровень записи и
воспроизведения сигналов звука. Когда переключателя
стоит в положении REC, то в качестве уровня воспроиз
ведения сигналов ставится фиксированный уровень
(UNITY); когда переключатель стоит в положении PB, то
в качестве уровня записи сигналов так же ставится фик
сированный уровень (UNITY).
