Загрузка пользовательского файла
Содержимое пользовательского файла USER2,
USER3, USER4 или USER5 можно скопировать (заг
рузить) в пользовательский файл USER1. Аналогич
ным образом, содержимое пользовательского
файла USER1 можно скопировать (записать) в
пользовательский файл USER2, USER3, USER4 или
USER5.
1. Нажмите кнопку MENU
2. Выберите пользовательский файл USER1 нажав
кнопку REW или FF, удерживая при этом нажа
той кнопку PF.
3. Джойстиком управления наведите курсор (*) на
установку окна меню № А00 (LOAD).
4. Нажмите джойстик, после чего, наклонив его
влево или вправо, выберите пользовательский
файл содержимое которого будет загружено в
файл USER1.
5. Нажмите джойстик управления
После этого в окне меню и на дисплее видеомагни
тофона появится следующее сообщение:

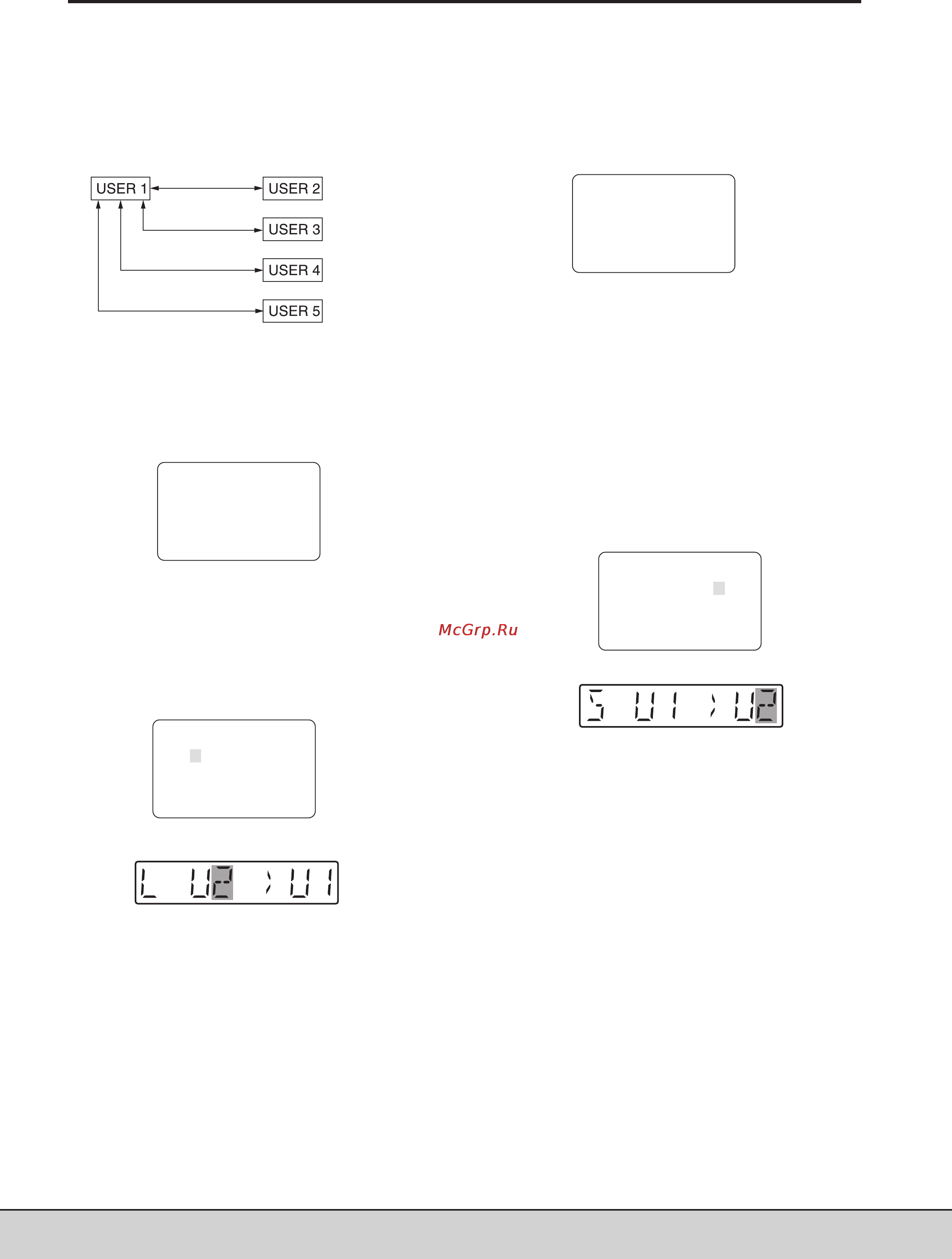

Окно меню
Дисплей видеомагнитофона
Выделенная серым цветом цифра на рисунке по
казывает номер пользовательского файла, выб
ранного в шаге (4).
6. Нажмите кнопку PLAY
После этого содержимое пользовательского фай
ла выбранного в шаге (4) будет загружено в файл
USER1, а на экране появится окно меню USER1.
Если вместо кнопки PLAY нажать STOP, то никакие
изменения внесены не будут и на экране появится
окно меню файла USER1 .
7. Нажмите кнопку MENU
После этого появится окно с запросом подтверж
дения изменений.
Если нажать кнопку PLAY, то установки файла
USER1 будут записаны в память видеомагнитофо
на. Если не нужно сохранять эти установки в файл
USER1, то нажмите кнопку STOP.
Запись в пользовательские файлы
1. Нажмите кнопку MENU
2. Выберите пользовательский файл USER1 нажав
кнопку REW или FF удерживая при этом нажа
той кнопку PF.
3. Джойстиком управления наведите курсор (*) на
установку окна меню № А01 (SAVE).
4. Нажмите джойстик, после чего, наклонив его
влево или вправо, выберите пользовательский
файл в который нужно записать содержимое
файла USER1.
В списке пользовательских файлов не появляются
те файлы, на которых стоит блокировка. Если заб
локированы все пользовательские файлы, то в
окне появляется сообщение LOCKED и содержи
мое файла USER1 нельзя записать ни в один из
файлов.
5. Нажмите джойстик
После этого в окне меню и на дисплее видеомагни
тофона появится следующее сообщение:
Окно меню
Дисплей видеомагнитофона
Выделенная серым цветом цифра на рисунке по
казывает номер пользовательского файла, выб
ранного в шаге (4).
6. Нажмите кнопку PLAY
После этого содержимое файла USER1 будет запи
сано в выбранный в шаге (4) пользовательский
файл и записано в память видеомагнитофона.
Если вместо кнопки PLAY нажать STOP, то никакие
изменения внесены не будут и на экране появится
окно меню файла USER1 .
7. Нажмите кнопку MENU
После этого появится обычное окно.
Функция автоматического вызова пользова
тельского файла при включении питания ви
деомагнитофона
Если вы предварительно выбрали нужный пользо
вательский файл в установке меню № А02 (P.ON
LOAD), который нужно загрузить при включении пи
тания, то он будет загружен автоматически при
включении видеомагнитофона.
Окна меню (продолжение)
SETUPMENU MENU
<USER 1> NO.A000000
804 BLANK LINE BLANK
*A00 LOAD USER2
A01 SAVE USER2
A02 P. ON LOAD OFF
END
Загрузка/запись
Загрузка/запись
Загрузка/запись
Загрузка/запись
Можно включить
блокировку файла
Можно включить
блокировку файла
Можно включить
блокировку файла
Можно включить
блокировку файла
SETUPMENU MENU
<USER 1> NO.A000000
804 BLANK LINE BLANK
A00 LOAD USER2
* A01 SAVE USER2
A02 P. ON LOAD OFF
END
SETUPMENU LOAD
USER 2
→ USER 1 OK?
YES<PLAY</NO<STOP>
SETUPMENU SAVE
USER 1
→ USER 2 OK?
YES<PLAY</NO<STOP>
