(095) 9804205 www.panasonic.ru Panasonic (СНГ) 13
Любительские кассеты стандарта DV и DVCAM
(стандартные кассеты формата DV и DVCAM, стан
дартные миникассеты формата miniDV и
DVCAM).
• Для работы с кассетами miniDV и DVCAM ис
пользуйте специальный кассетный адаптер AJ
CS455P.
Обратите внимание на то, что установка в кас
сетоприемник кассет miniDV и DVCAM без
адаптера приведет к поломке видеомагнитофо
на. Так же обращаем ваше внимание на то, что
долгоиграющие кассеты mini DV (80 минут в
стандартном режиме и 120 минут в долгоиграю
щем) не поддерживаются этим видеомагнито
фоном.
• Видеомагнитофон не может воспроизводить
кассеты, записанные в долгоиграющем режиме
(LP)
• Для монтажа материала записанного на люби
тельские кассеты DV или DVCAM сначала запи
шите материал на кассету DVCPRO или другого
профессионального стандарта, используемого
для телевещания
• Максимальная скорость протяжки ленты кассе
ты стандарта mini DV и DVCAM — 32кратная
• При замедленном воспроизведении материала
с любительских кассет стандарта DV и DVCAM
изображение может искажаться
• Исходя из соображений защиты любительских
кассет стандарта DV и DVCAM, старайтесь ис
пользовать ускоренное воспроизведение в од
них и тех же местах как можно реже
• Когда используются любительские кассеты
стандарта DV и DVCAM, то интервал STILL
TIMERа устанавливается равным 10 секундам
Если вы используете любительские кассеты стан
дарта DV, рекомендуется брать кассеты под мар
кой PANASONIC.
Кассеты М
Макс. продолжительность записи/воспроизведения
таких кассет до 33 минут.
(AJ5P23MP, AJ5P33MP)
Кассеты L
Макс. продолжительность записи/воспроизведения
таких кассет до 92 минут.
(AJ5P63LP, AJ5P92LP)
• Кассеты марки AJ5P92LP, материал на кото
рых записан в формате DVCPRO (25М) следует
использовать в видеомагнитофонах, поддержи
вающих запись и воспроизведение материала в
формате DVCPRO (25М) продолжительностью
до 184 минут.

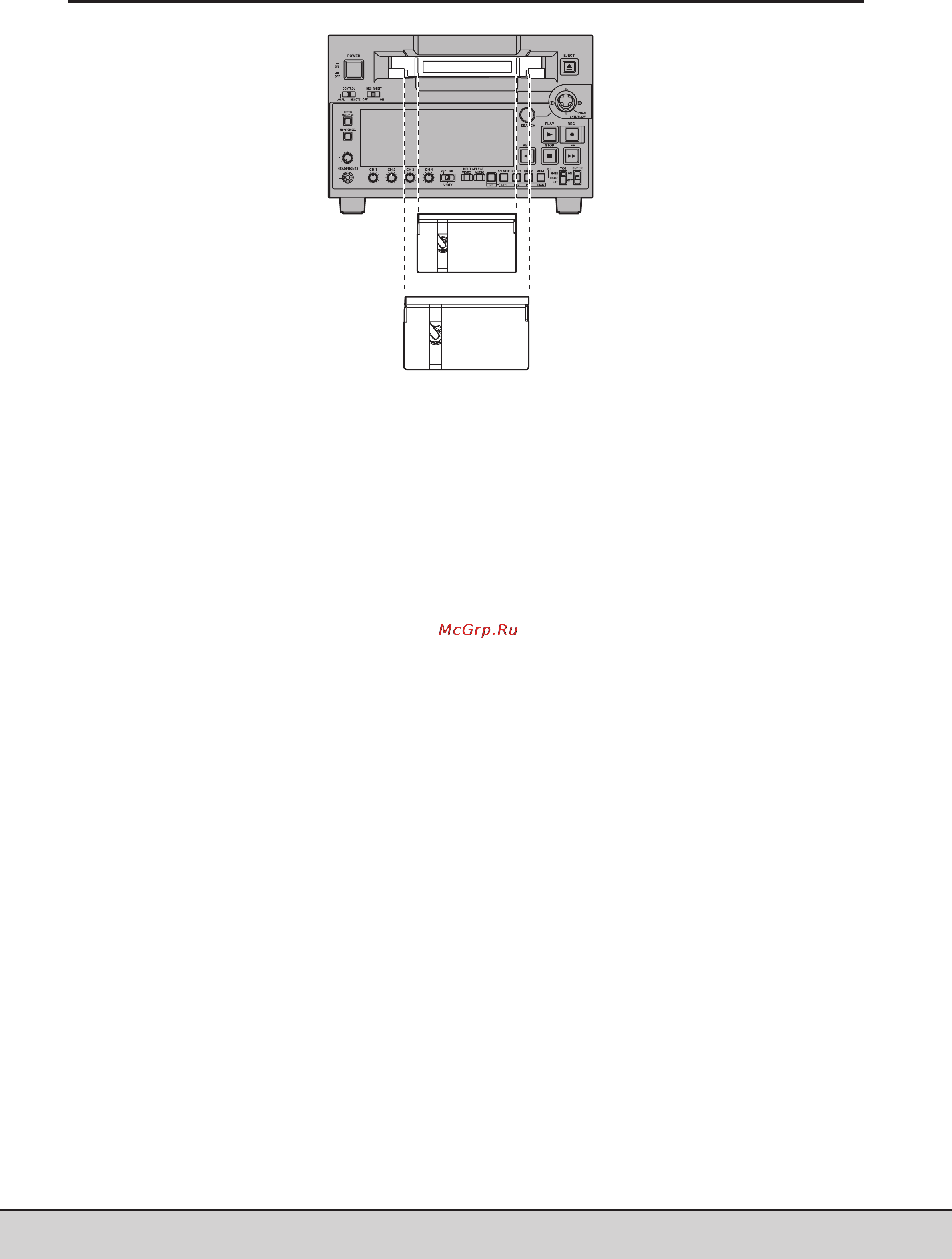

Кассеты
Выровняйте кассету относительно центра
щели кассетоприемника и осторожно на
жмите на нее. После этого кассета авто
матически загрузится в кассетоприемник.
Кассеты М
Кассеты L
