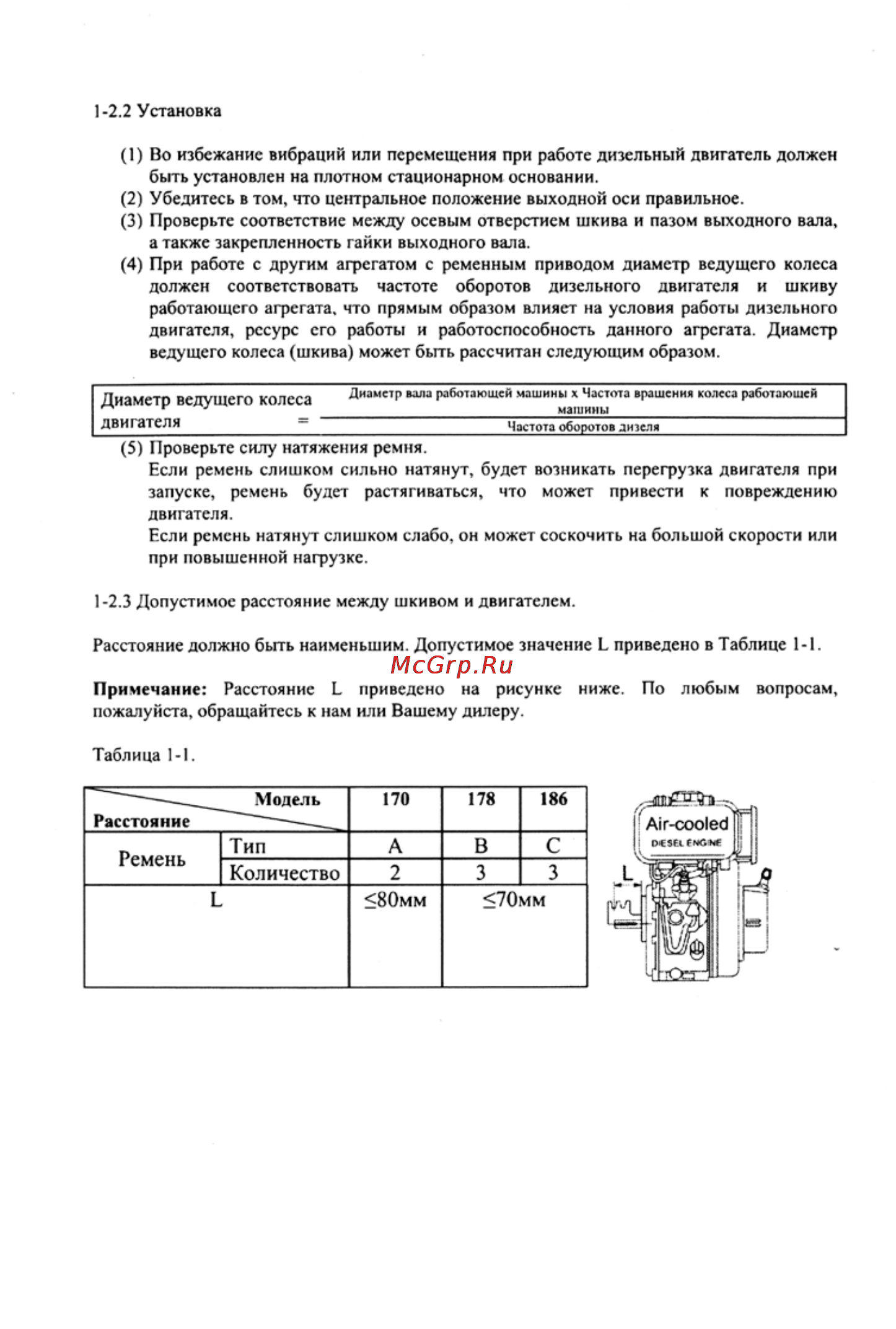

1 2 2 Установка 1 Во избежание вибраций или перемещения при работе дизельный двигатель должен быть установлен на плотном стационарном основании 2 Убедитесь в том что центральное положение выходной оси правильное 3 Проверьте соответствие между осевым отверстием шкива и пазом выходного вала а также закрепленность гайки выходного вала 4 При работе с другим агрегатом с ременным приводом диаметр ведущего колеса должен соответствовать частоте оборотов дизельного двигателя и шкиву работающего агрегата что прямым образом влияет на условия работы дизельного двигателя ресурс его работы и работоспособность данного агрегата Диаметр ведущего колеса шкива может быть рассчитан следующим образом Диаметр вала работающей машины х Частота врашения колеса работающей Диаметр ведущего колеса машины двигателя Частота оборотов дизеля 5 Проверьте силу натяжения ремня Если ремень слишком сильно натянут будет возникать перегрузка двигателя при запуске ремень будет растягиваться что может привести к повреждению двигателя Если ремень натянут слишком слабо он может соскочить на большой скорости или при повышенной нагрузке 1 2 3 Допустимое расстояние между шкивом и двигателем Расстояние должно быть наименьшим Допустимое значение Ь приведено в Таблице 1 1 Примечание Расстояние Ь приведено на рисунке пожалуйста обращайтесь к нам или Вашему дилеру Таблица 1 1 8 ниже По любым вопросам
