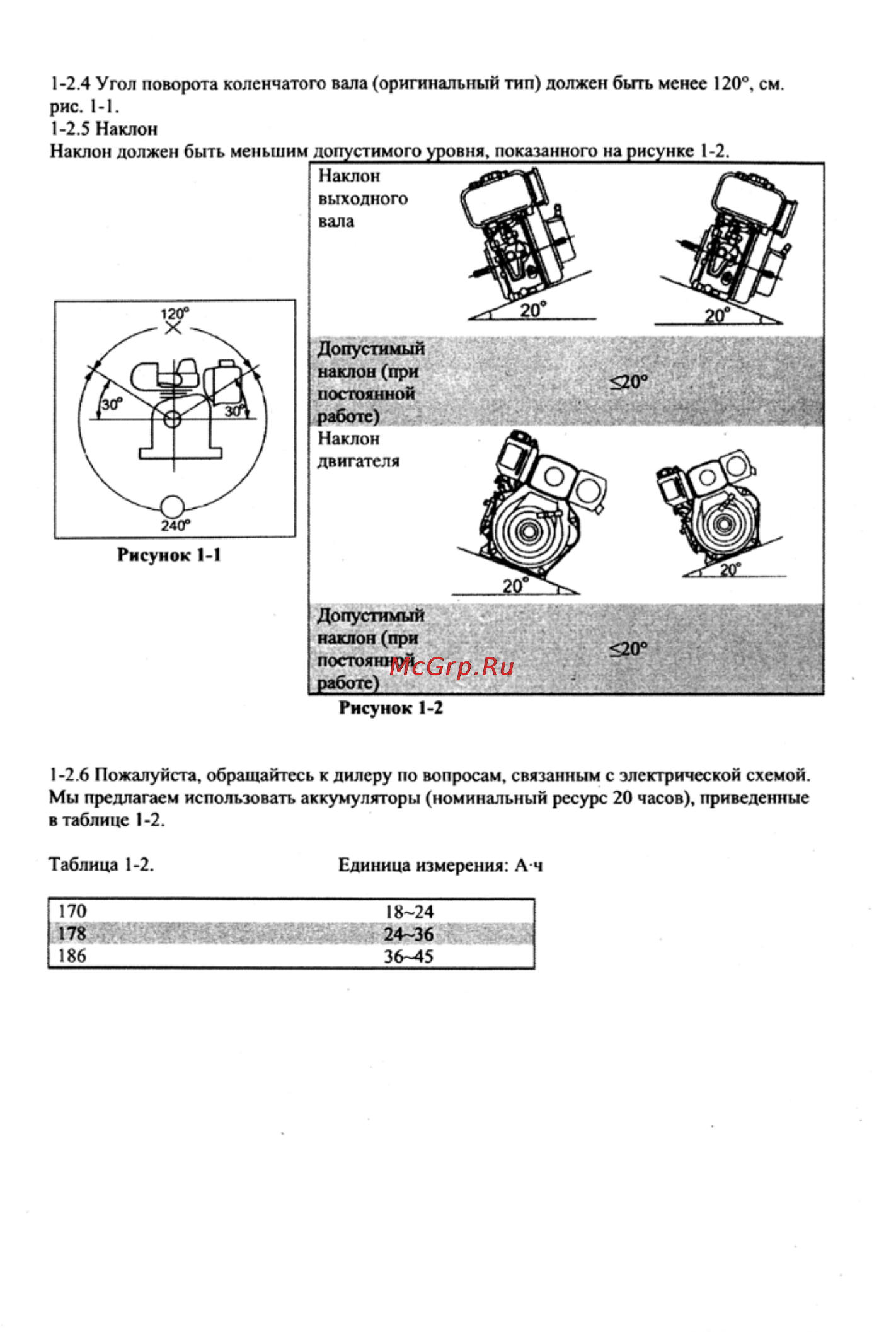

1 2 4 Угол поворота коленчатого вала оригинальный тип должен быть менее 120 см рис 1 1 1 2 5 Наклон Наклон должен быть меньшим допустимого уровня покатанного на рисунке 1 2 Рисунок 1 1 Рисунок 1 2 1 2 6 Пожалуйста обращайтесь к дилеру по вопросам связанным с электрической схемой Мы предлагаем использовать аккумуляторы номинальный ресурс 20 часов приведенные в таблице 1 2 Таблица 1 2 170 м 17о 1X6 Единица измерения Ач 18 24 24 36 36 45 9
