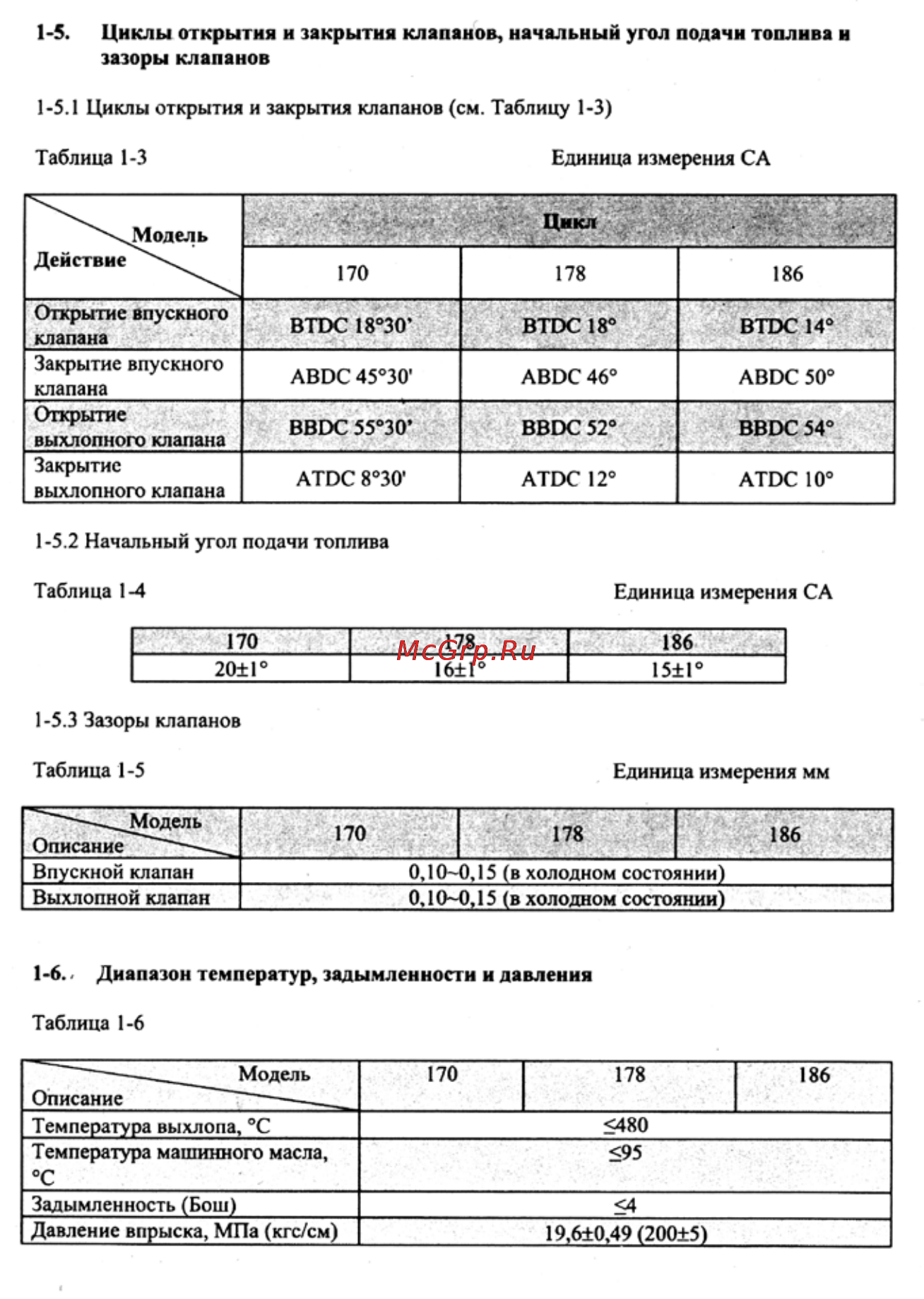

1 5 Циклы открытия и закрытия клапанов начальный угол подачи топлива и зазоры клапанов 1 5 1 Циклы открытия и закрытия клапанов см Таблицу 1 3 Таблица 1 3 Единица измерения СА Цикл Модель Действие Открытие впускного клапана Закрытие впускного клапана Открытие выхлопного клапана Закрытие выхлопного клапана 170 178 186 BTDC 18 ЗО BTDC 18 BTDC 14 ABDC 45 30 ABDC 46 ABDC 50 BBDC 55 ЗО BBDC 52 BBDC 54 ATDC 8 30 ATDC 12 ATDC 10 1 5 2 Начальный угол подачи топлива Таблица 1 4 Единица измерения СА 170 20 1 178 I6 l 186 I5 l 1 5 3 Зазоры клапанов Таблица 1 5 Модель Описание Впускной клапан Выхлопной клапан Единица измерения мм 170 178 186 0 10 0 15 в холодном состоянии 0 10 0 15 в холодном состоянии 1 6 Диапазон температур задымленности и давления Таблица 1 6 Модель Описание __ Температура выхлопа С Температура машинного масла С Задымленность Бош Давление впрыска МПа кгс см 170 178 480 95 4 19 6 0 49 200 5 13 186
