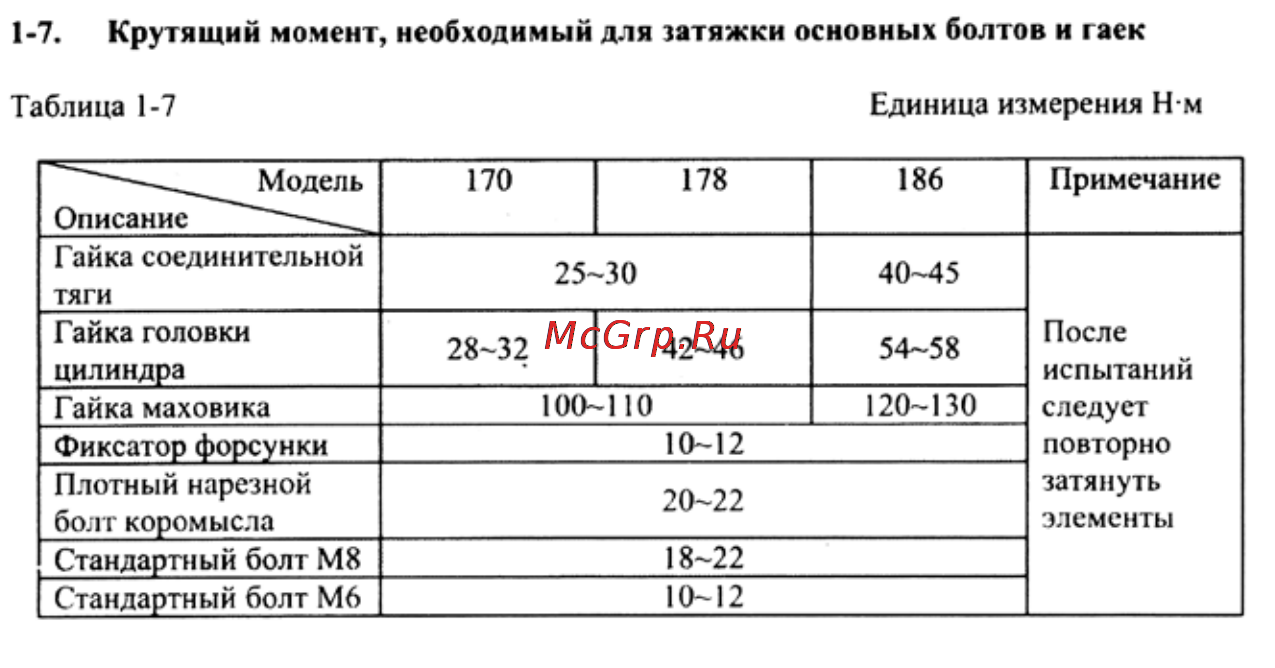

1 7 Крутящий момент необходимый для затяжки основных болтов и гаек Единица измерения Нм Таблица 1 7 Модель Описание Гайка соединительной тяги Гайка головки цилиндра Гайка маховика Фиксатор форсунки Плотный нарезной болт коромысла Стандартный болт М8 Стандартный болт Мб 170 178 25 30 28 32 Примечание 40 45 42 46 100 110 54 58 120 130 10 12 20 22 18 22 10 12 14 186 После испытаний следует повторно затянуть элементы
