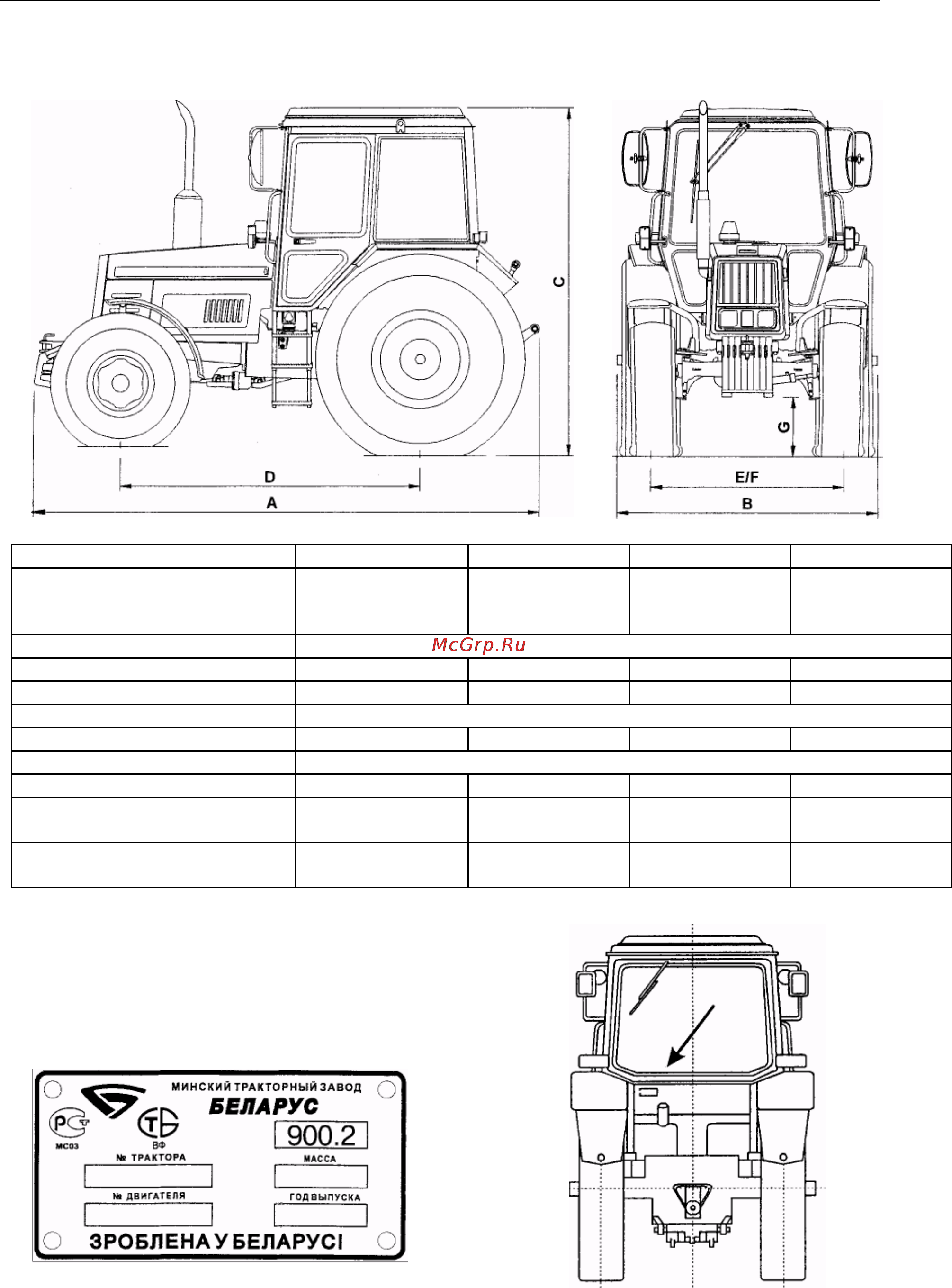

Технические данные БЕЛАРУС серии «900»
15
ТЕХНИЧЕСКИЕ ДАННЫЕ
Наименование
900/900.3
920/920.2/920.3 950/950.3 952/952.2/952.3
А Длина, мм:общая
без грузов
по колесам
4120/4440
3840/4440
3700
4120/4130/4440
3970/4000/4060
3840/3850/3850
4120/4440
3840/4060
3700
4120/4130/4400
3970/4000/4060
3840/3850/3850
В Ширина, мм
1970
С Высота по кабине, мм
2820 2850 2820 2850
D Продольная база, мм
2370±20 2450±20 2370±20 2450±20
Е Колея задних колес, мм
1500-1600/1800-2100
F Колея передних колес, мм
1450-1850
1410-1990/1420-1970
1450-1850
1410-1970/1420-1970
G Дорожный просвет, мм
465
Размер шин: передних колес
9,00-20;9,00R20 13,6-20;360/70R24 9,00-20;9,00R20 13,6-20;360/70R24
задних колес 18,4R34 (Ф-11)
16,9R38;
18,4R34 (Ф-11)
18,4R34 (Ф-11)
16,9R38;
18,4R34
Масса эксплуатационная
3850/3950 4100/4200/4300 3850/3950 4100/4200/4300
(без балласта), кг
Номера составных частей трактора
Фирменная табличка трактора с ука-
занием серийных номеров трактора и
двигателя.
