Техническое обслуживание БЕЛАРУС серии «900»
202
Техническое обслуживание
№ 3 (ТО-3) через каждые 1000
часов работы
Выполните операции предыдущего ТО
плюс следующие операции:
Операция 38. Момент затяжки бол-
тов головки двигателя
ПРИМЕЧАНИЕ! Эту операцию произ-
водите только на прогретом двигате-
ле.
Снимите крышку коромысел, крышку
головки цилиндров и ось коромысел в
сборе.

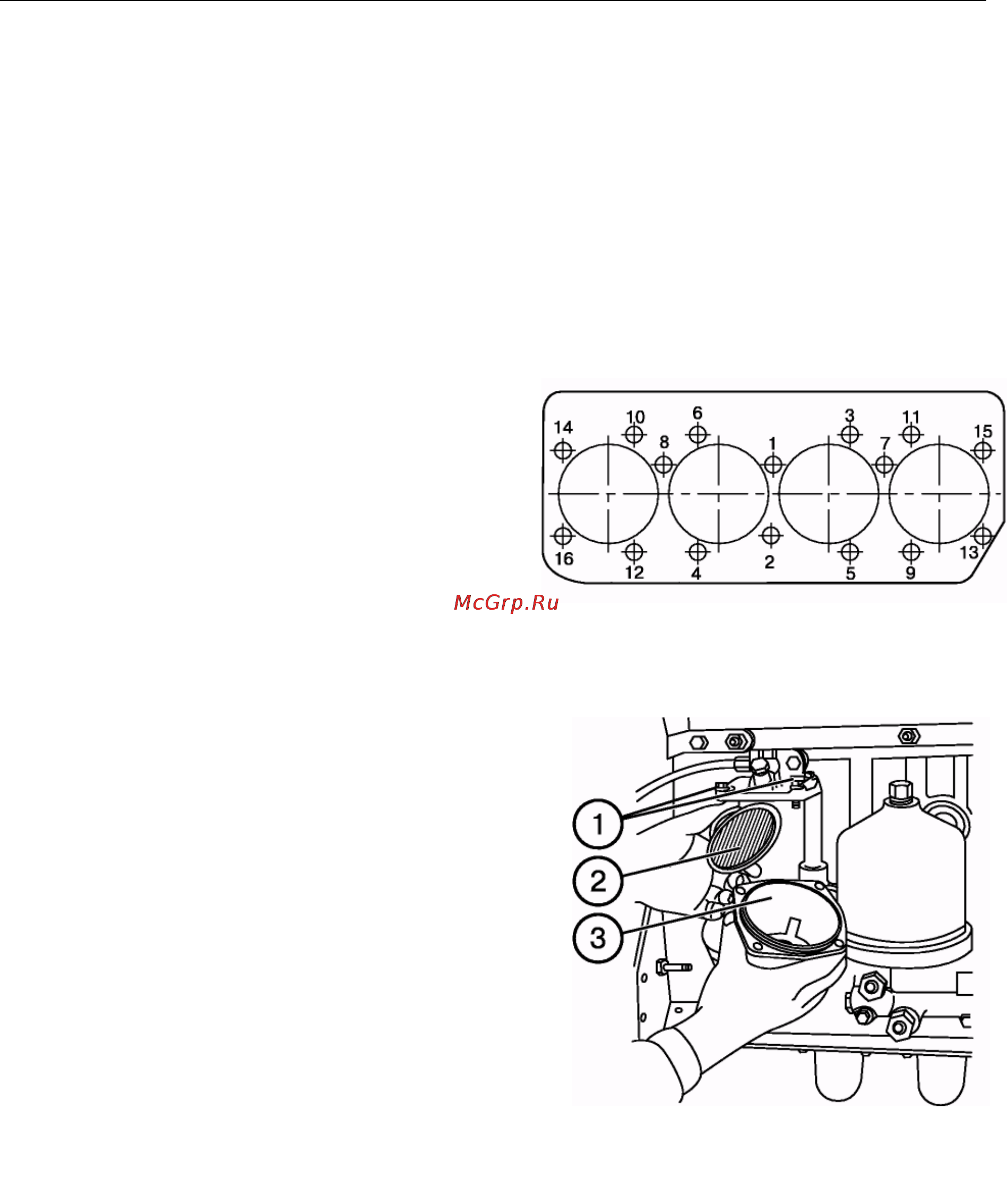

С помощью динамометрического клю-
ча проверьте и подтяните болты го-
ловки цилиндров в последовательно-
сти, показанной на рисунке справа.
Момент затяжки болтов должен быть в
пределах 160...180 Н•м (16... 18 кгс•м).
Операция 39. Фильтр грубой очист-
ки топлива дизеля
Промойте фильтр грубой очистки топ-
лива, выполнив следующие операции:
• Перекройте кран топливного бака.
• Отвинтите болты (1) крепления ста-
кана (3) и снимите стакан.
• Отвинтите отражатель с сеткой (2)
и снимите рассеиватель.
• Промойте в дизельном топливе от-
ражатель с сеткой, рассеиватель и
стакан фильтра.
• Соберите детали фильтра в обрат-
ной последовательности.
• Заполните систему топливом.
Прокачайте систему и удалите воз-
дух из топливной системы как ука-
зано ниже (операция 40).
