Техническое обслуживание БЕЛАРУС серии «900»
188
Техническое обслуживание №
2 (ТО-2) через каждые 500 ча-
сов работы
Выполните операции предыдущего ТО
плюс следующие:

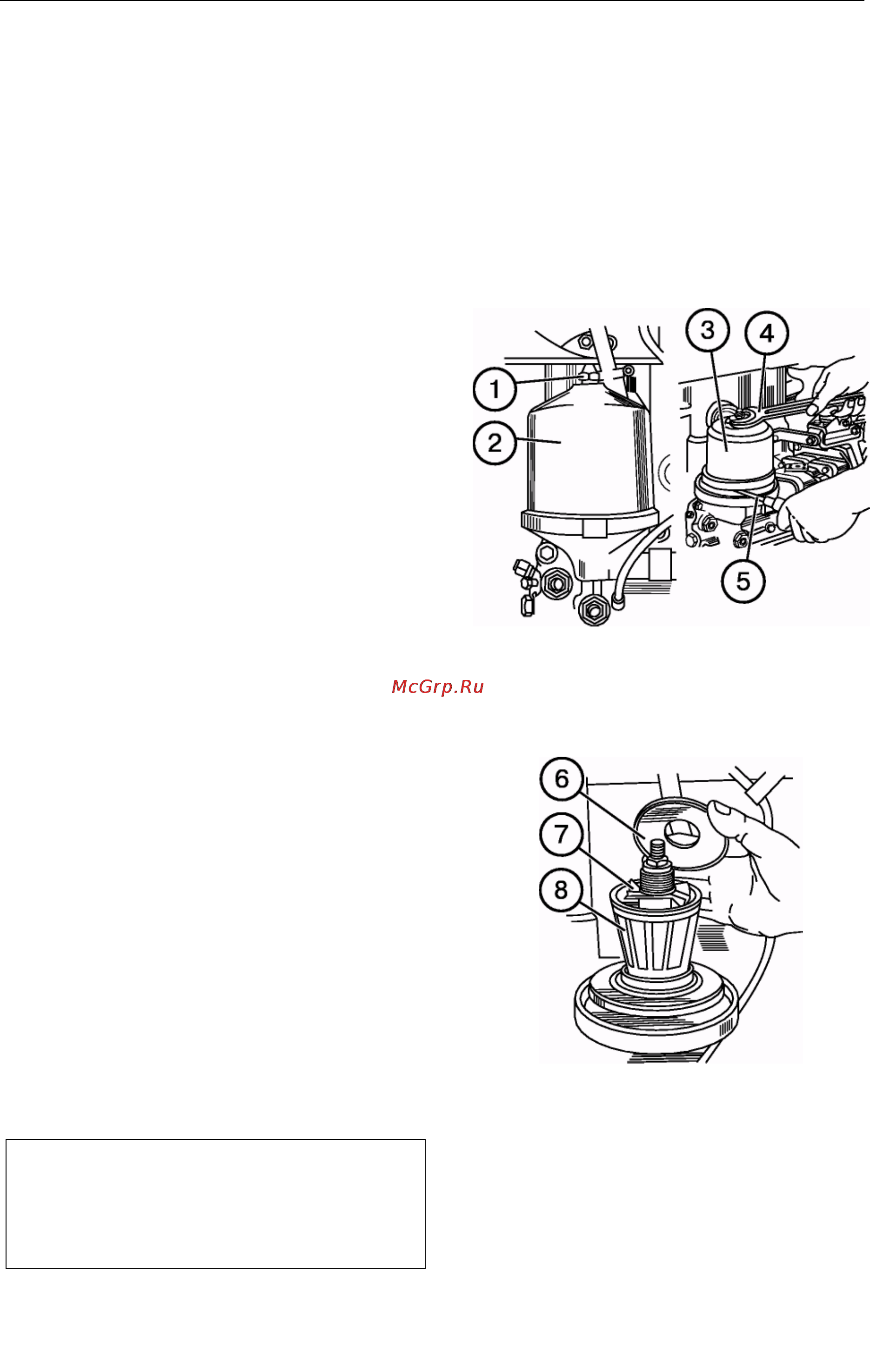

Операция 20. Центробежный мас-
ляный фильтр двигателя (кроме
Беларус-900.3/920.3/950.3/952.3)
• Отверните гайку (1) и снимите кол-
пак (2).
• Вставьте отвертку (5) или стержень
между корпусом фильтра и днищем
ротора, чтобы застопорить ротор (3)
от вращения, и вращая ключом (4)
гайку ротора, снимите стакан рото-
ра (3).
• Снимите крышку (6), крыльчатку (7)
и фильтрующую сетку (8) ротора.
Если необходимо, очистите и про-
мойте сетку.
• Неметаллическим скребком удали-
те отложения с внутренних стенок
стакана ротора.
• Очистите все детали, промойте их в
моющем растворе и продуйте сжа-
тым воздухом.
• Соберите фильтр, выполнив опера-
ции разборки в обратной последо-
вательности. Перед сборкой стака-
на с корпусом ротора смажьте уп-
лотнительное кольцо моторным
маслом.
• Совместите балансировочные мет-
ки на стакане и корпусе ротора.
Гайку крепления стакана завинчи-
вайте с небольшим усилием до
полной посадки стакана на ротор.
• Ротор должен вращаться свободно,
без заедания.
• Установите колпак (2) и затяните
гайку (1) моментом 35...50 Н•м
ПРИМЕЧАНИЕ: После остановки
двигателя в течение 30…60 секунд
должен быть слышен шум вращаю-
щегося ротора. Это указывает на то,
что фильтр работает нормально.
ВНИМАНИЕ! Для двигателей с тур-
бонаддувом очистку центробежного
масляного фильтра производите
через каждые 250 часов работы.
