Техническое обслуживание БЕЛАРУС серии «900»
189

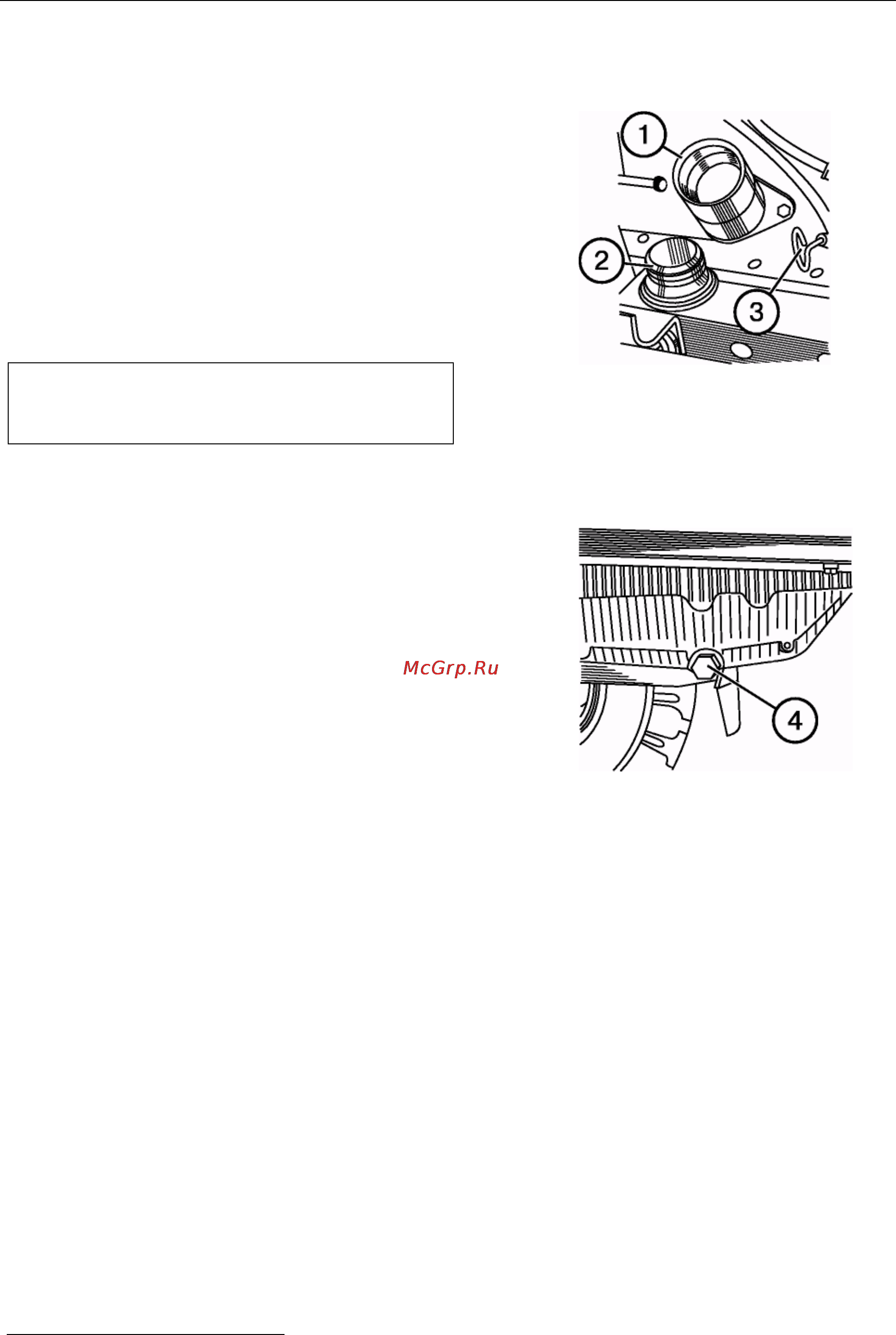

Операция 21
*
. Замена масла в двига-
теле
• Прогрейте двигатель до нормальной
рабочей температуры (не менее
70° С).
• Установите трактор на ровной пло-
щадке, заглушите двигатель и за-
тормозите трактор тормозом.
• Снимите крышку (2) маслозаливной
горловины и отверните сливную
пробку (4).
ВНИМАНИЕ: Проявляйте осторож-
ность, чтобы избежать контакта с го-
рячим маслом.
Сливайте масло в контейнер для хра-
нения отработанных масел.
• Установите на место сливную пробку
(4) и через маслозаливную горловину
(1) залейте свежее чистое моторное
масло (М-8ДМ, М-8Г
2
, М-8Г
2К
— зи-
мой и М-10ДМ, М-10Г
2
, М-10Г
2
к —
летом до верхней метки масломер-
ного стержня (3).
• Установите на место крышку (2) за-
ливной горловины.
• Запустите двигатель и дайте ему по-
работать в течение 1-2 минут.
• Через 10 мин после остановки двига-
теля проверьте уровень масла щу-
пом.
• Если необходимо, долейте масло.
*
Для дизелей с турбонаддувом замену масла
производите через каждые 250 часов работы.
