Органы управления и приборы БЕЛАРУС серии «900»
32

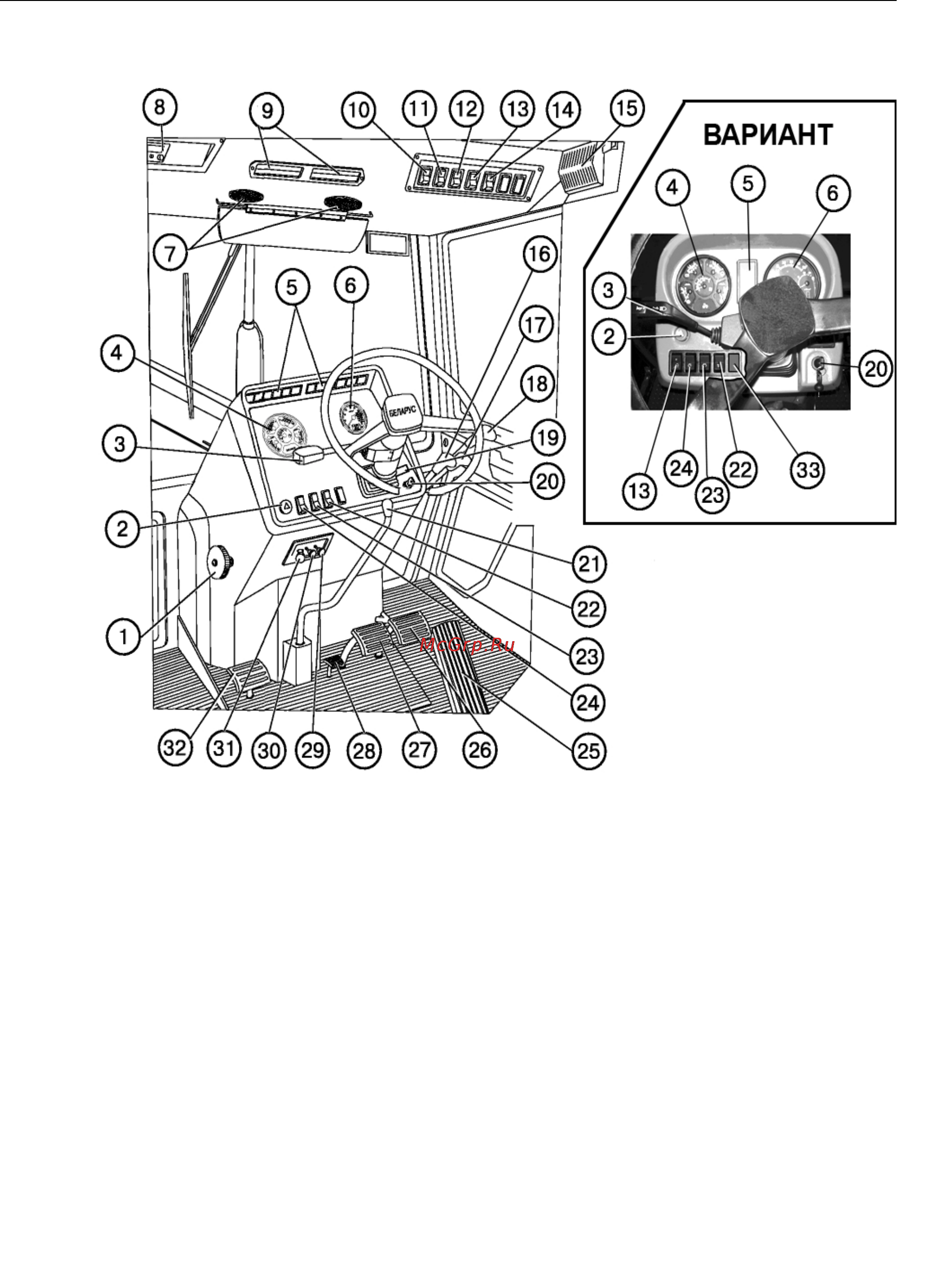

ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ
1. Управление шторкой радиатора
системы охлаждения.
18. Управление левыми задними выводами
2. Выключатель аварийной световой
гидросистемы.
сигнализации.
19. Пульт управления тахоспидометром.
3. Подрулевой многофункциональный пере-
20. Выключатель стартера и приборов.
ключатель (звуковой сигнал, указатели по
21. Управление понижающим редуктором или
воротов, дальний/ближний свет).
реверс-редуктором (если установлен).
4. Комбинация приборов.
22. Выключатель средств облегчения пуска
5. Блоки контрольных индикаторов.
(для тракторов оборудованных ЭФП).
6.Тахоспидометр электрический.
23. Выключатель стеклоомывателя.
7. Воздухораспределители.
24. Выключатель габаритных огней и дорож-
8. Радиоприемник (если установлен).
ных фар.
9. Рециркуляционные заслонки.
25. Педаль управления подачей топлива.
10. Выключатель стеклоочистителя.
26. Педаль правого рабочего тормоза.
11. Выключатель вентилятора и отопителя кабины.
27. Педаль левого рабочего тормоза.
12. Выключатель задних рабочих фар.
28. Педаль управления блокировкой диф-
13. Выключатель передних рабочих фар.
ференциала заднего моста.
14. Выключатель знака автопоезда.
29. Управление наклоном рулевой колонки.
15. Выключатель плафона кабины.
30. Рукоятка троса останова двигателя
16. Управление левыми боковыми выводами
31. Управление краном отопителя кабины (ес-
гидросистемы.
ли установлено).
17. Управление правыми боковыми выводами
32. Педаль муфты сцепления.
гидросистемы.
33. Заглушка.
