Инструкция по работе БЕЛАРУС серии «900»

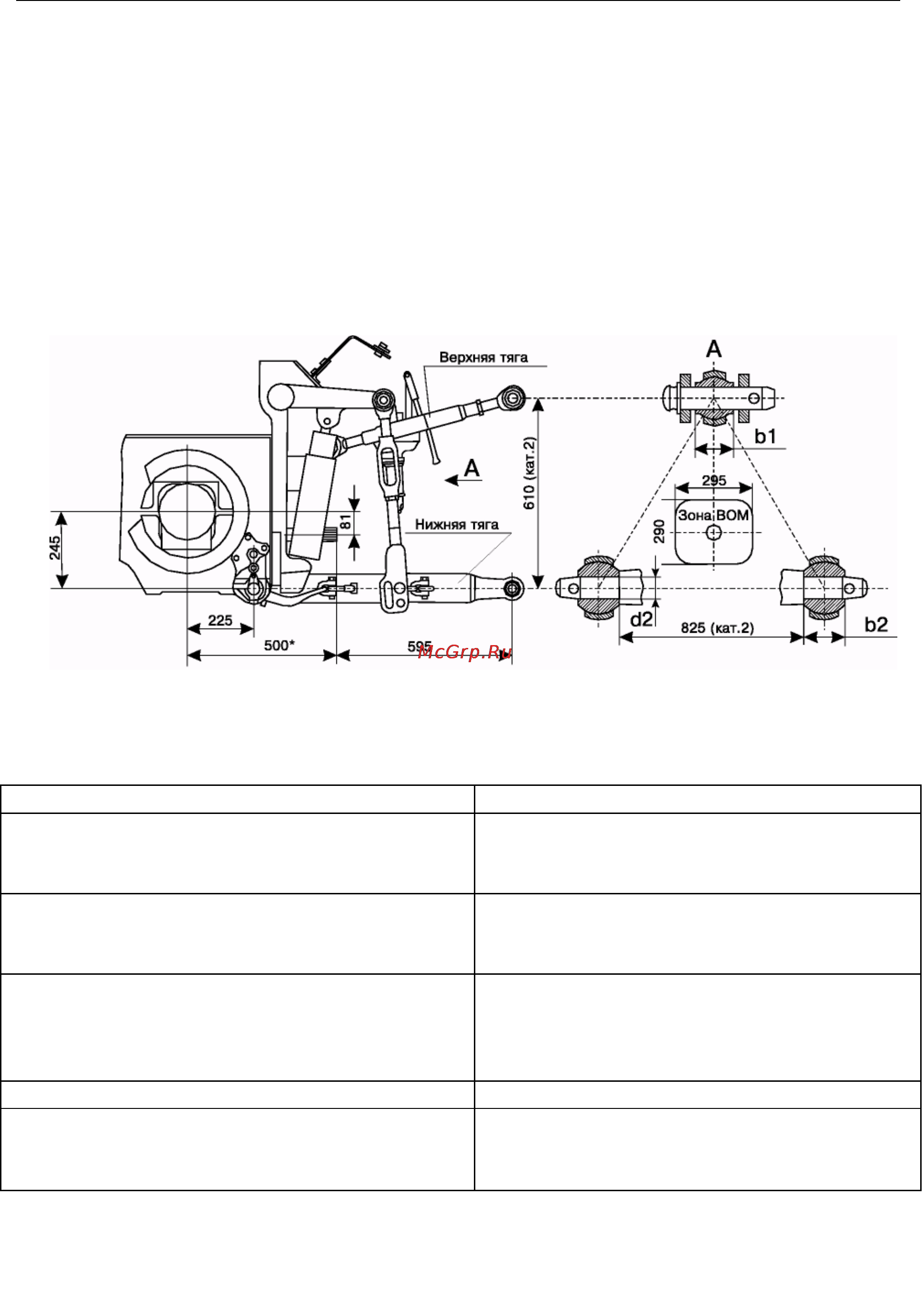

Заднее навесное устройство тракторов, оборудованных гидроподъемником
Машины: навесные (плуги, культиваторы, сеялки, фрезы и др.), полунавесные
(плуги, агрегаты почвообрабатывающие, сеялки, картофелеуборочный комбайн и
др.)
Нижние тяги
телескопические, цельные - по за
к
аз
у
Длина нижних тяг, мм:
телескопических
цельных*
805,885,985
885
Ширина шарниров тяг, мм:
верхней (b1) нижних** (b2)
51
38 или 45
Номинальный диаметр присоединительных
элементов, мм:
палец верхней тяги**
шарниры нижних тяг (d2)
22 или 25
28
Расстояние от торца ВОМ до оси подвеса 595
Грузоподъёмность, кН (кгс):
на оси подвеса
на вылете 610 мм
43 (4300)
27 (2700)
______________________________________________
* По заказу - тяги с быстро соединяемым устройством
** (БСУ). Необходимо согласовать при покупке трактора.
93
