Технические данные БЕЛАРУС серии «900»
16

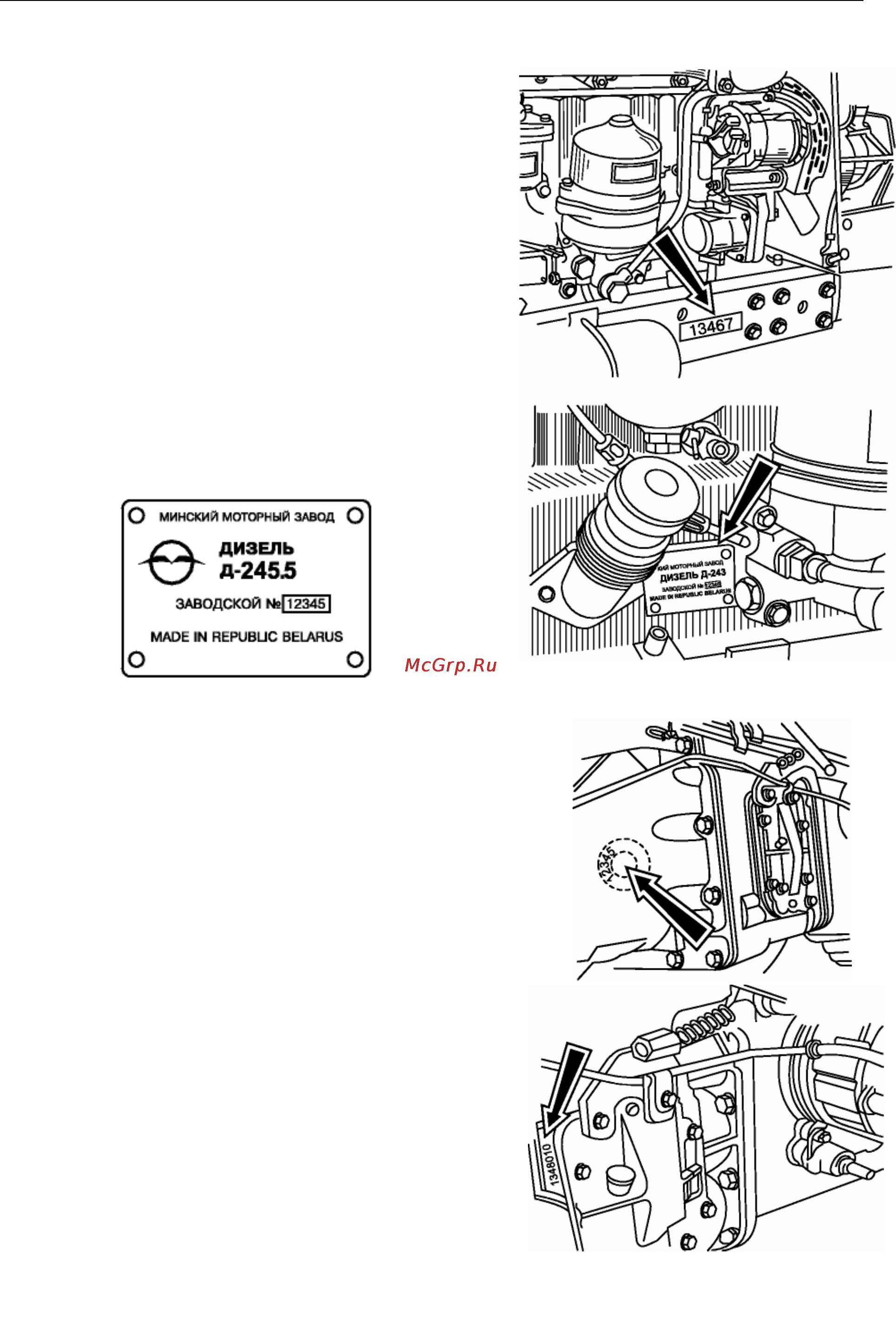

Серийный номер трактора дублируется
на передней части правого лонжерона
полурамы (или на правой пластине пе-
редних балластных грузов).
Номер двигателя (дублируется на фир-
менной табличке двигателя, прикреп-
ленной к блоку цилиндров справа).
Номер муфты сцепления (на корпусе
сцепления слева).
Номер коробки передач (на корпусе
КП слева)
