Техническое обслуживание БЕЛАРУС серии «900»
Ежесменное техническое об-
служивание (ЕТО) через каждые
10 часов работы или ежедневно

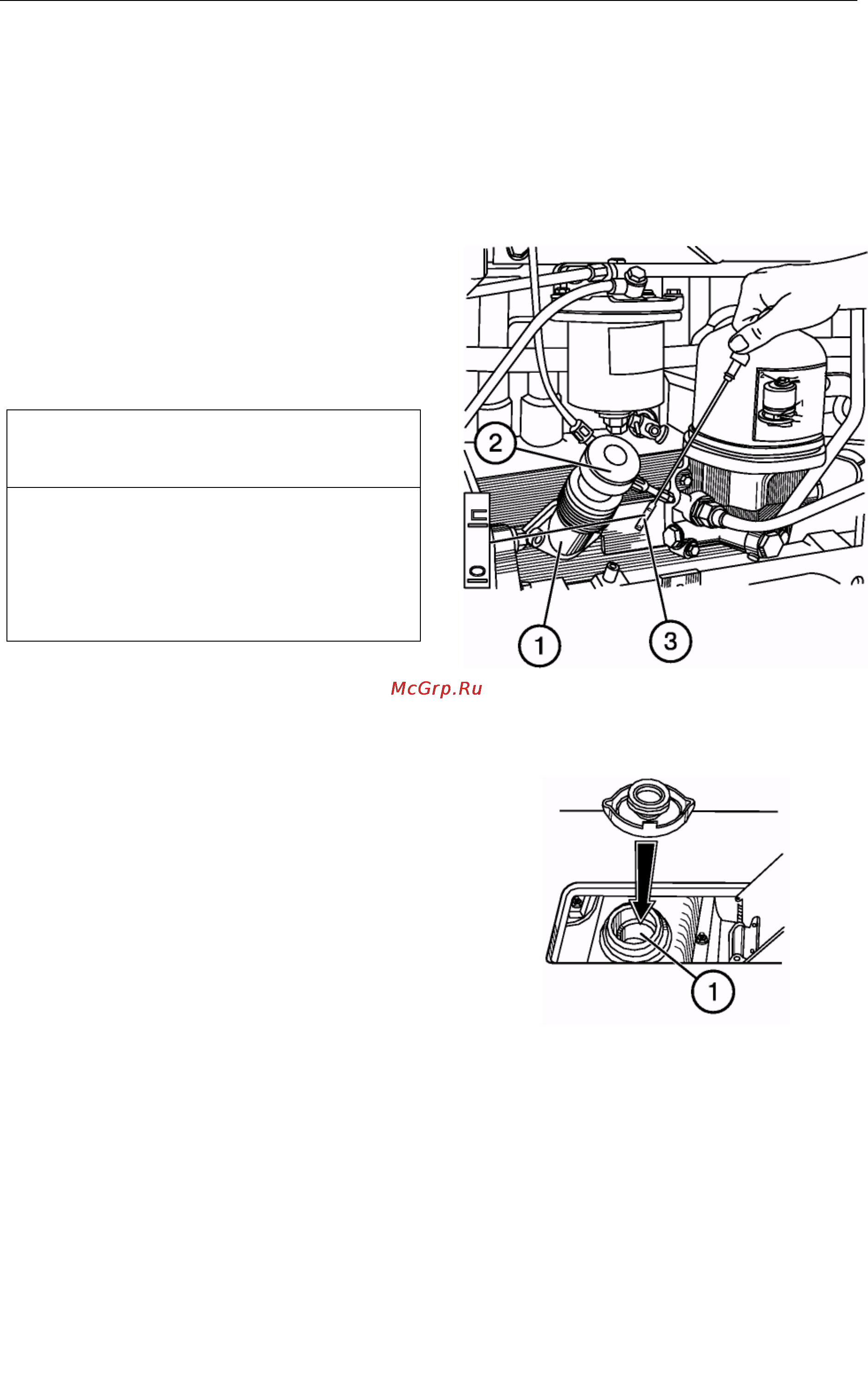

Операция 1. Уровень масла в кар-
тере двигателя.
Остановите двигатель, выждите 15
минут и проверьте уровень масла.
Уровень масла должен быть между
верхней и нижней метками щупа (3).
Если необходимо, снимите крышку (2)
маслозаливной горловины (1) и до-
лейте масло до верхней метки щупа
(3).
175
ВАЖНО! Не допускайте работу дви-
гателя с уровнем масла ниже нижней
метки масломера.
ВАЖНО! Не заливайте масло до
уровня выше верхней метки масло-
мера. Излишнее масло будет выго-
рать, создавая ложное представле-
ние о большом расходе масла на
угар.
Операция 2. Уровень охлаждаю-
щей жидкости в радиаторе двига-
теля.
Снимите пробку радиатора и проверь-
те уровень охлаждающей жидкости,
который должен быть на 50-60 мм ни-
же верхнего торца заливной горлови-
ны (1). Если необходимо, долейте
жидкость до уровня.
ВАЖНО! Не допускайте снижения
уровня ниже чем на 100 мм от верх-
него торца заливной горловины.
ПРЕДОСТЕРЕЖЕНИЕ! Система ох-
лаждения двигателя работает под
давлением, которое поддерживает-
ся клапаном в пробке радиатора.
Опасно снимать пробку на горячем
двигателе. Дайте двигателю охла-
диться, накиньте на пробку толстую
ткань и медленно поворачивайте,
чтобы плавно снизить давление пе-
ред полным снятием пробки. Осте-
регайтесь ожогов от горячей жидко-
сти!
