Техническое обслуживание БЕЛАРУС серии «900»
176

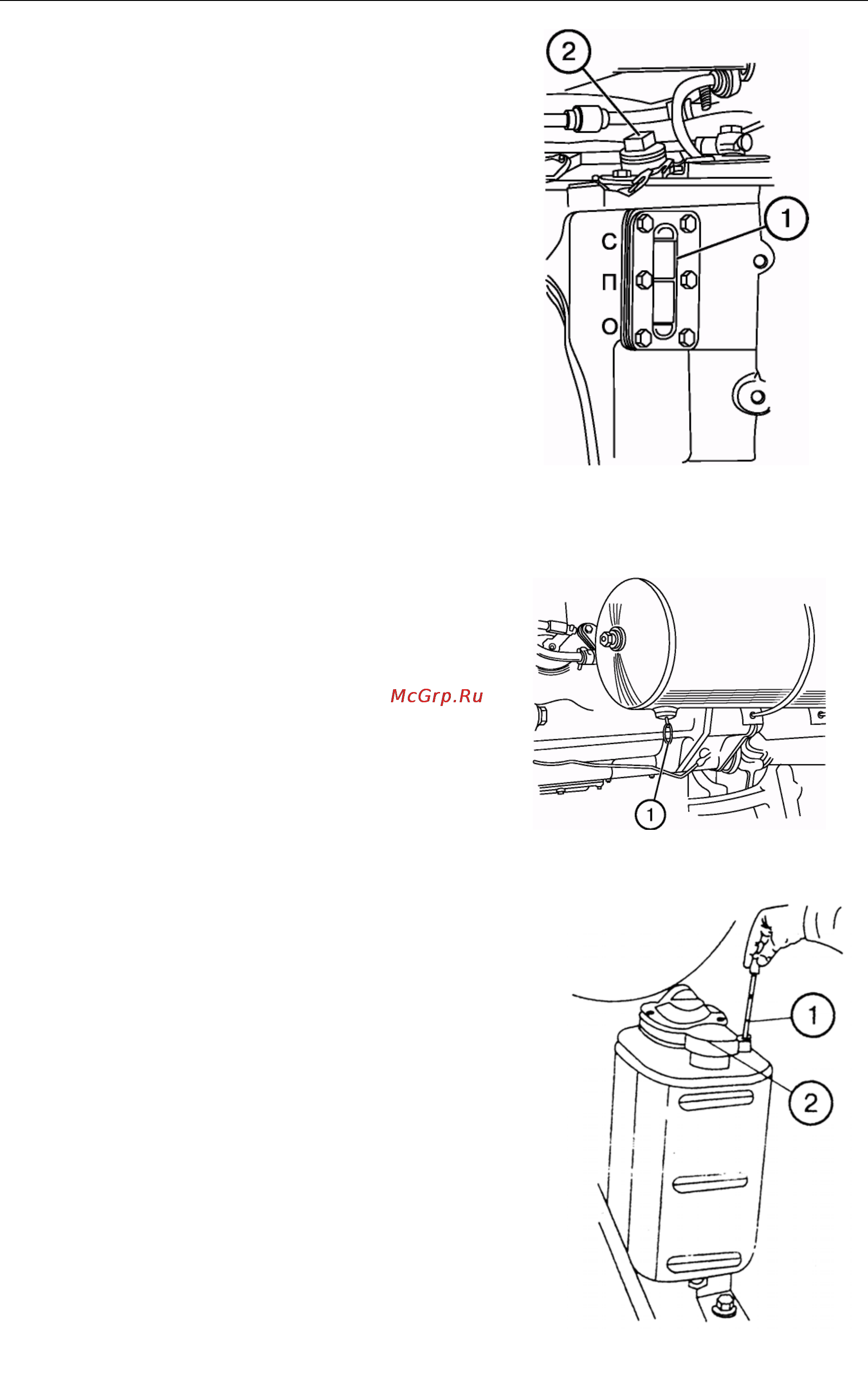

Операция 3. Проверка уровеня масла в
баке гидросистемы
ПРИМЕЧАНИЕ: Перед проверкой
уровня масла установите трактор на
ровной горизонтальной площадке.
Заглушите двигатель и затормозите
трактор стояночным тормозом.
Проверьте уровень масла по масло-
мерному стеклу (1) с левой стороны
бака гидросистемы. Уровень должен
быть между метками «О» и «П». Если
необходимо, долейте масло до уровня
метки «П», сняв резьбовую пробку (2).
ПРИМЕЧАНИЕ: При использовании
машин, требующих большого отбора
масла, долейте масло до уровня,
соответствующего верхней отметке
«С». При этом гидравлические ци-
линдры должны быть с втянутыми
штоками.
Операция 4. Слив конденсата из
баллона пневмосистемы
Для удаления конденсата из баллона
пневмосистемы потяните кольцо (1)
сливного клапана в горизонтальном
направлении и вниз.
Операция 4а. Проверка уровня мас-
ла в баке ГОРУ (Беларус-
900.3/920.3/950.3/952.3)
Перед проверкой уровня масла уста-
новите трактор на ровной горизон-
тальной площадке. Заглушите двига-
тель.
ПРИМЕЧАНИЕ: Для доступа к баку
ГОРУ поднимите облицовку двигателя
вверх до упора и надежно зафикси-
руйте ее в поднятом положении.
Проверьте уровень масла в маслоба-
ке ГОРУ по масломерному стержню
(1). Уровень масла должен быть меж-
ду верхней и нижней метками стержня
масломера. Если необходимо, сними-
те пробку (2) маслозаливной горлови-
ны и долейте масло до верхней метки
на масломерном стержне.
