Техническое обслуживание БЕЛАРУС серии «900»
177
Операция 4б
*
. Проверка крепления
шлангов кондиционера
Шланги кондиционера должны
быть четко зафиксированы стяжными
хомутами. Не допускается соприкос-
новения шлангов с движущимися час-
тями трактора.
Операция 4в. Проверка / очистка
конденсатора кондиционера
Проверьте чистоту сердцевины
конденсатора. Если она засорена,
произведите очистку конденсатора
сжатым воздухом. Поток воздуха при
открытом капоте направьте перпенди-
кулярно плоскости конденсатора
сверху вниз. Замятое оребрение не-
обходимо выправить специальной
гребенкой или пластмассовой (дере-
вянной) пластинкой. При сильном за-
грязнении конденсатора промойте его
горячей водой под давлением не бо-
лее 0,15-0,2 МПа и продуйте сжатым
воздухом.
Операция 4г. Проверка / очистка
дренажных трубок от конденсата
Трубки дренажа голубого цвета
находятся справа и слева от трубки
радиаторов под потолочной панелью.
Проверьте и, при необходимости,
чтобы не допустить закупорки, очи-
стите дренажные трубки. Признак чис-
той дренажной трубки – капание воды
при работе кондиционера в жаркую
погоду
Операция 4д
**
. Удаление конденса-
та из бачков радиатора (ОНВ) дви-
гателя (Беларус-900.3/920.3/950.3/
952.3)

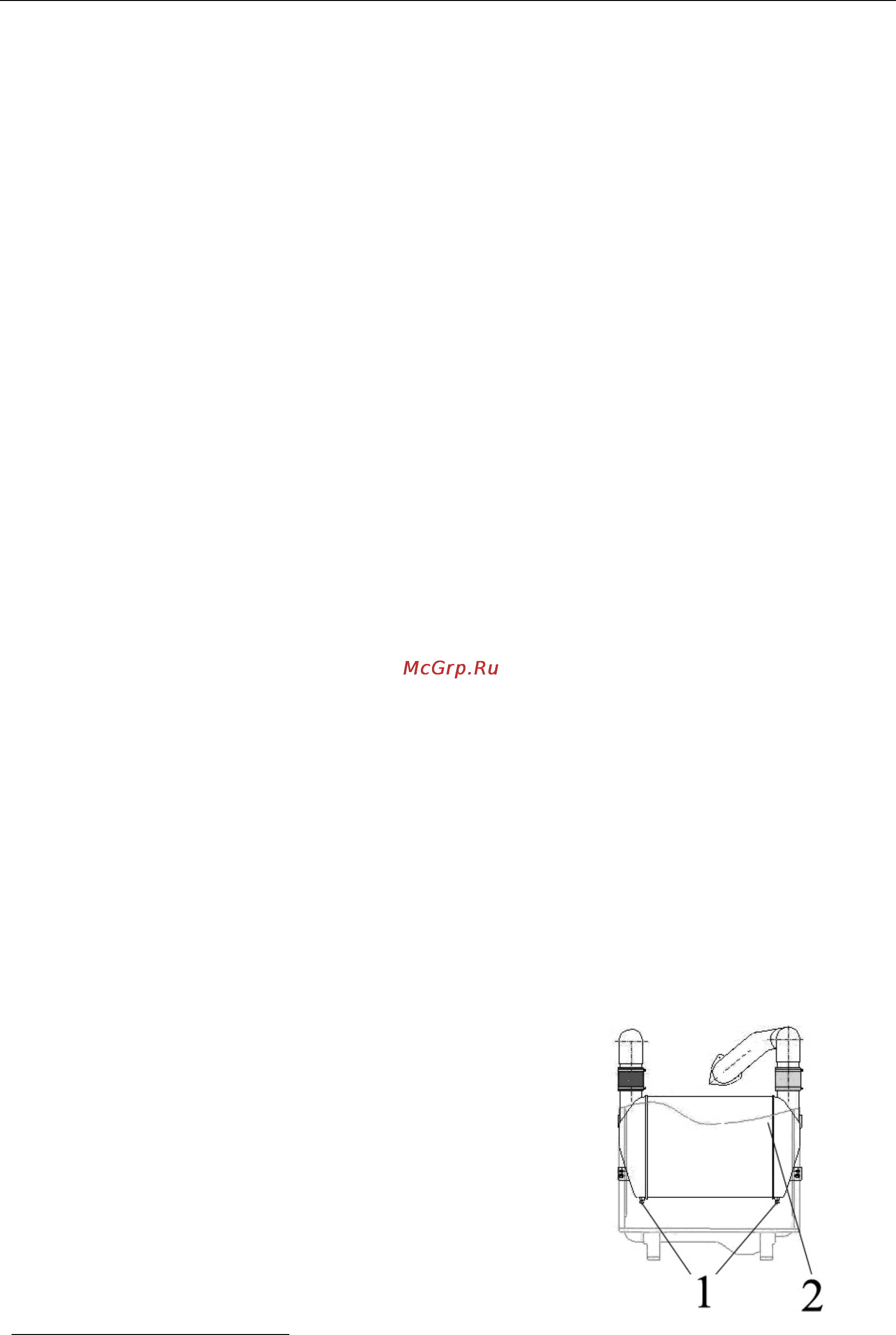

Для удаления конденсата из
бачков радиатора ОНВ двигателя не-
обходимо выполнить следующее:
- отвернуть две пробки 1 в нижней
части охладителя наддувочного воз-
духа (2) и дать стечь конденсату;
- завернуть пробки (1).
*
Если установлен кондиционер.
**
Зимой операция производится через каж-
дые 10 часов работы, летом – через каждые
125 часов работы.
