Инструкция по работе БЕЛАРУС серии «900»
227
ТРАНСПОРТИРОВКА ТРАКТОРА И ЕГО БУКСИРОВКА
Транспортировка тракторов осуществ-
ляется железнодорожным транспор-
том, на автомобилях и прицепах, а
также буксировкой и своим ходом.
При перевозке тракторов:
• Установите рычаги КП на первую
передачу;
• Включите стояночный-запасной
тормоз;
• Закрепите трактор к платформе
проволокой диаметром 3…5 мм, цепя-
ми, растяжками.
При погрузке-разгрузке тракторов
пользуйтесь подъемными средствами
грузоподъемностью не менее 10 тс.

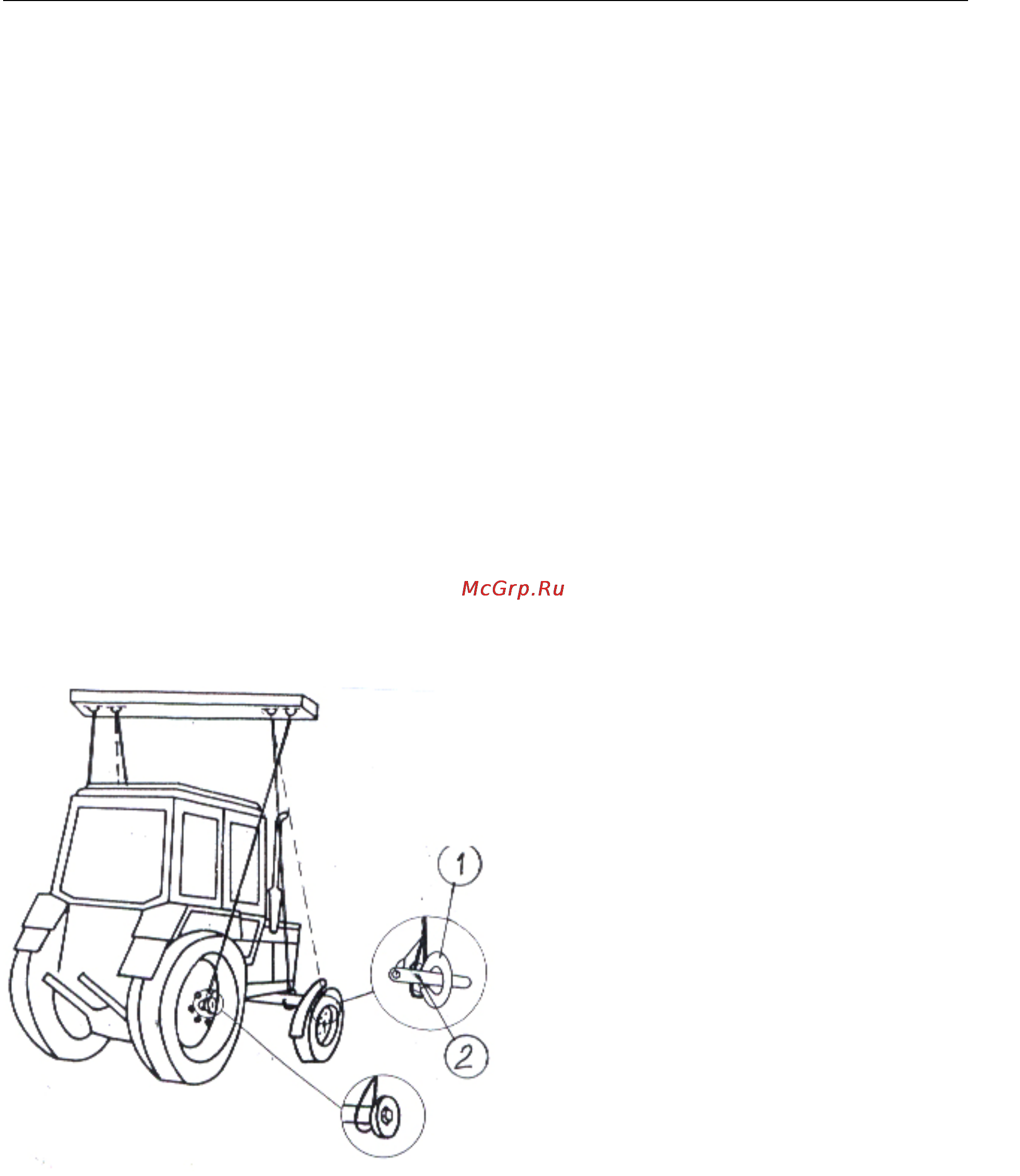

Зачаливание тросов производите за
балку переднего моста или рым-гайку
(1) и за полуоси задних колес, как по-
казано на схеме ниже. При зачалива-
нии тросов за рым-гайку (1) грузоза-
хватное приспособление проденьте на
тело рым-гайки и зафиксируйте его
стопором (2) через ушко рым-гайки.
Буксировка трактора с неработающим
насосом ГОРУ допускается со скоро-
стью не более 10 км/ч на расстояние
до 5 км.
Для подсоединения буксирного троса
предусмотрена проушина, прикреп-
ленная к передним балластным грузам
и к кронштейну грузов.
При буксировке трактора строго со-
блюдайте правила дорожного движе-
ния.
Внимание! При подъеме трактора
за рым-гайки возможно движение
его вперед (назад) до 1,5 м.
Запрещается использовать буксирную
скобу для подъема трактора.
Категорически запрещается буксиров-
ка трактора с ПВМ с поднятыми перед-
ними колесами.
