Техническое обслуживание БЕЛАРУС серии «900»
178
Техническое обслуживание № 1
(ТО-1) через каждые 125 часов
работы
Выполните предыдущие операции
плюс следующие:
Операция 5. Уровень и состояние
масла в поддоне воздухоочистите-
ля двигателя (кроме Беларус-
900.3/920.3/
950.3/952.3)

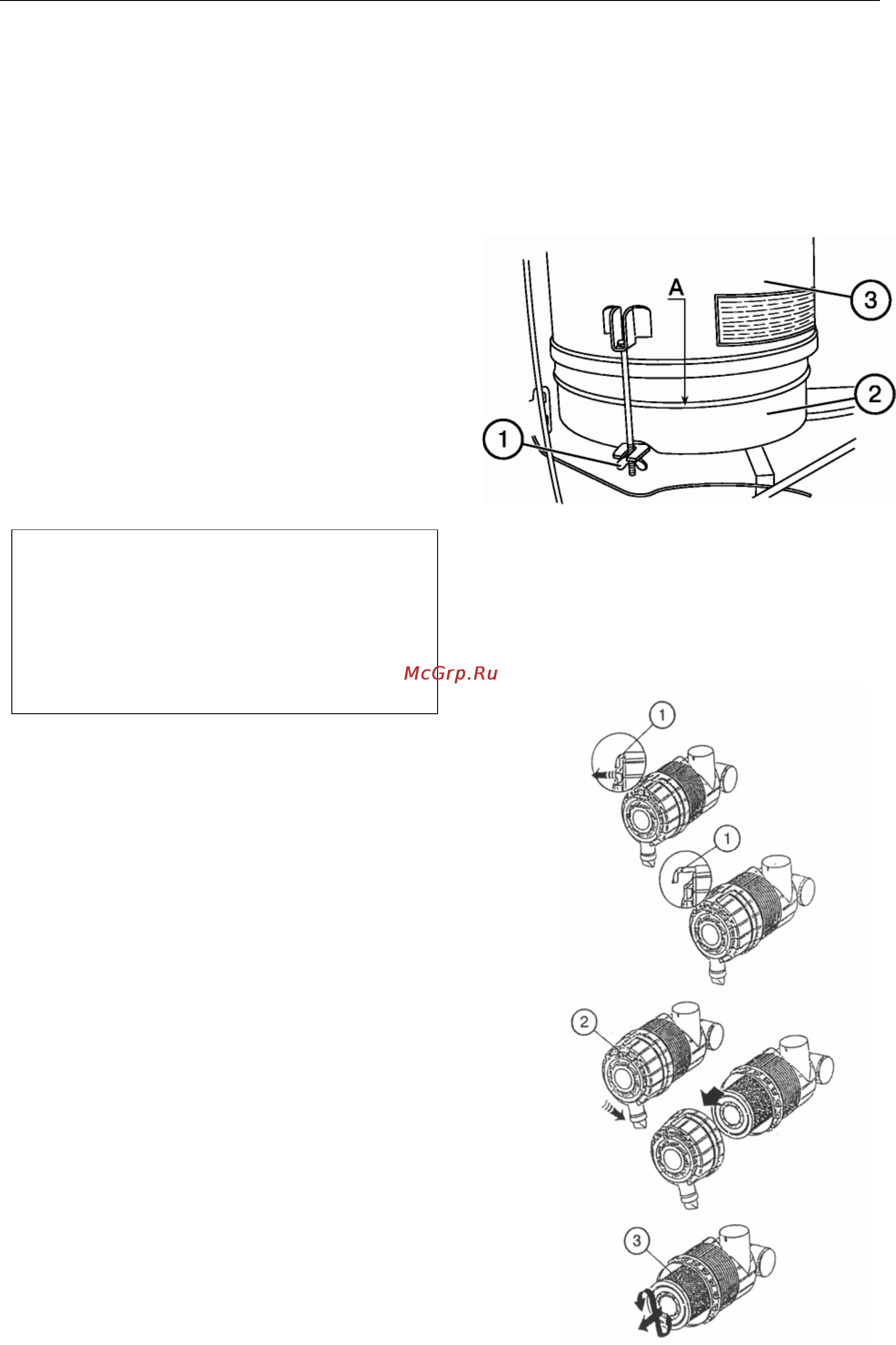

Ослабьте две гайки (1) и снимите под-
дон (2) воздухоочистителя (3). Про-
верьте уровень масла в поддоне, ко-
торый должен быть на уровне кольце-
вого пояска «А».
Долейте масло, если необходимо. При
наличии в масле грязи и воды, заме-
ните масло.
ВНИМАНИЕ! Не переполняйте под-
дон маслом выше кольцевого пояска
«А», поскольку это может привести к
попаданию масла в камеры сгорания
двигателя и созданию ложного впе-
чатления о повышенном расходе
масла на угар
Операция 5а. Обслуживание воз-
духоочистителя (Беларус-900.3/
920.3/950.3/952.3)
Контроль засоренности фильтрую-
щих элементов воздухоочистителя
производится с помощью индикатора
засоренности. При повышенной за-
соренности на щитке приборов в бло-
ке контрольных ламп загорается
лампа-сигнализатор.
После обкатки трактора (30 ч работы)
и через каждые 125 ч работы обслу-
жите воздухоочиститель, выполнив
следующие операции:
• снимите правую боковую решетку с
передней части и облицовку для дос-
тупа к воздухоочистителю;
• потяните на себя защелку (1) (жел-
тый цвет), поверните крышку (2) про-
тив часовой стрелки на 12,5° и сни-
мите ее;
• снимите основной фильтрующий
элемент (3) (ОФЭ);
